Întrerupător de exterior 33KV cu reînchidere automată

TheÎntrerupător de exterior 33KV cu reînchidere automată, cunoscut și sub denumirea de întrerupător de circuit în vid de înaltă tensiune în aer liber ZW32-40.5, este proiectat pentru rețelele de distribuție aeriene de medie tensiune, substații, rețele de utilități și sisteme inteligente de distribuție a energiei electrice. Este folosit în primul rând pentru comutarea curenților de sarcină, întreruperea curenților de suprasarcină și eliminarea defecțiunilor de scurtcircuit, asigurând în același timp o continuitate fiabilă a sursei de alimentare.

Echipat cu un sistem avansat de întrerupere a vidului și funcționalitate inteligentă de reînchidere automată, acest întrerupător de circuit de vid exterior poate restabili automat puterea după defecțiuni temporare, îmbunătățind semnificativ fiabilitatea rețelei și reducând durata întreruperilor. Structura sa compactă, designul ușor și rezistența mecanică ridicată îl fac o soluție ideală pentru proiectele moderne de automatizare a distribuției.

Întrerupătorul ZW32-40.5 este potrivit pentru sistemele de alimentare de 33KV și 40.5KV și acceptă operarea locală, controlul de la distanță, monitorizarea defecțiunilor și gestionarea rețelei de distribuție pe bază de comunicații. Este utilizat pe scară largă de companiile de utilități, instalațiile industriale, proiectele de energie regenerabilă și rețelele de electrificare rurală din întreaga lume.

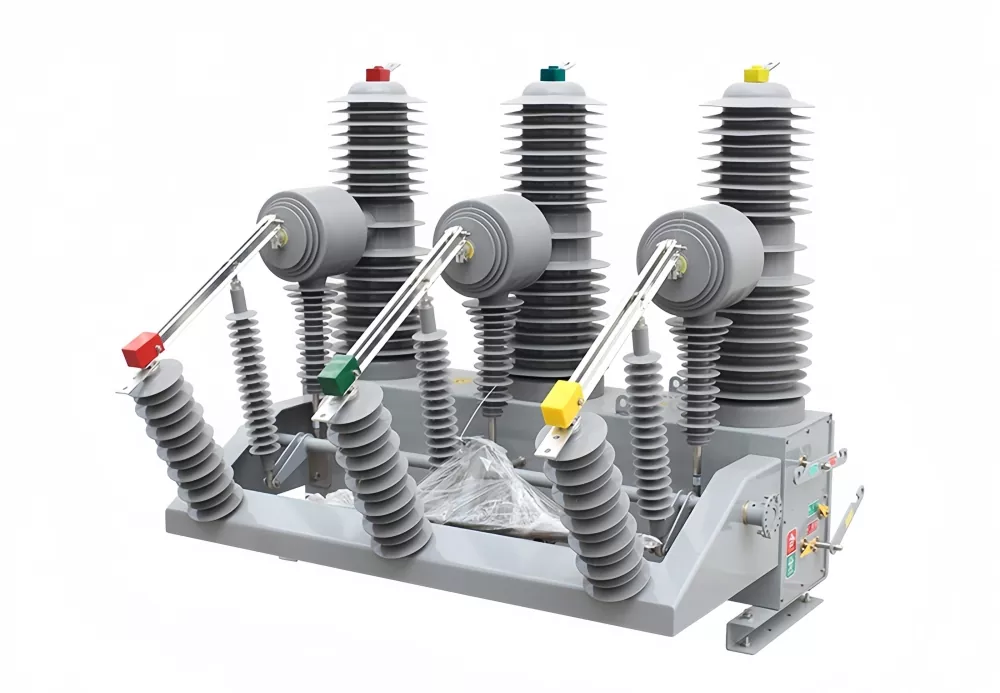

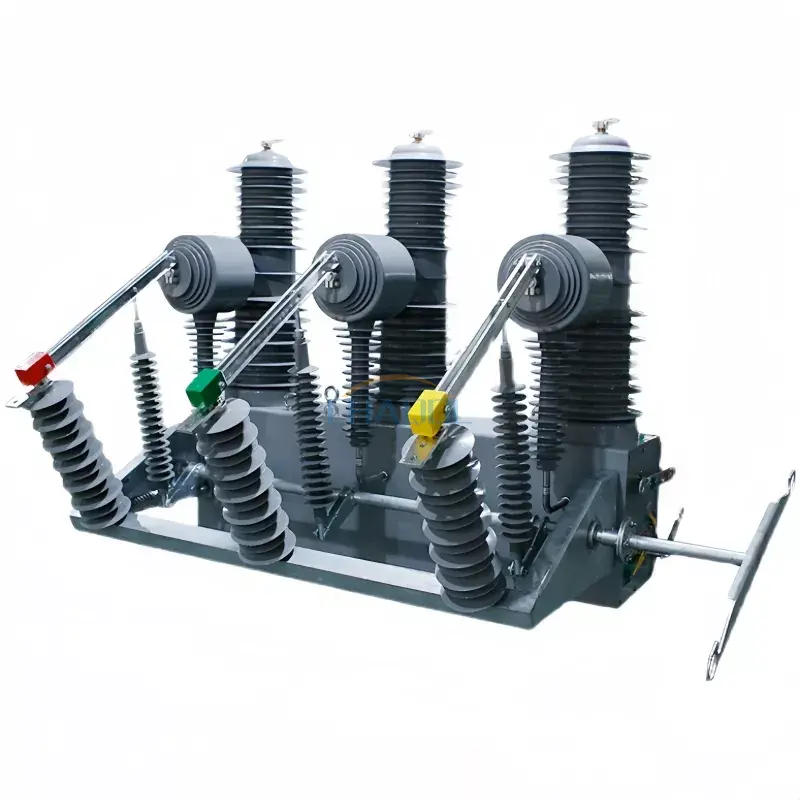

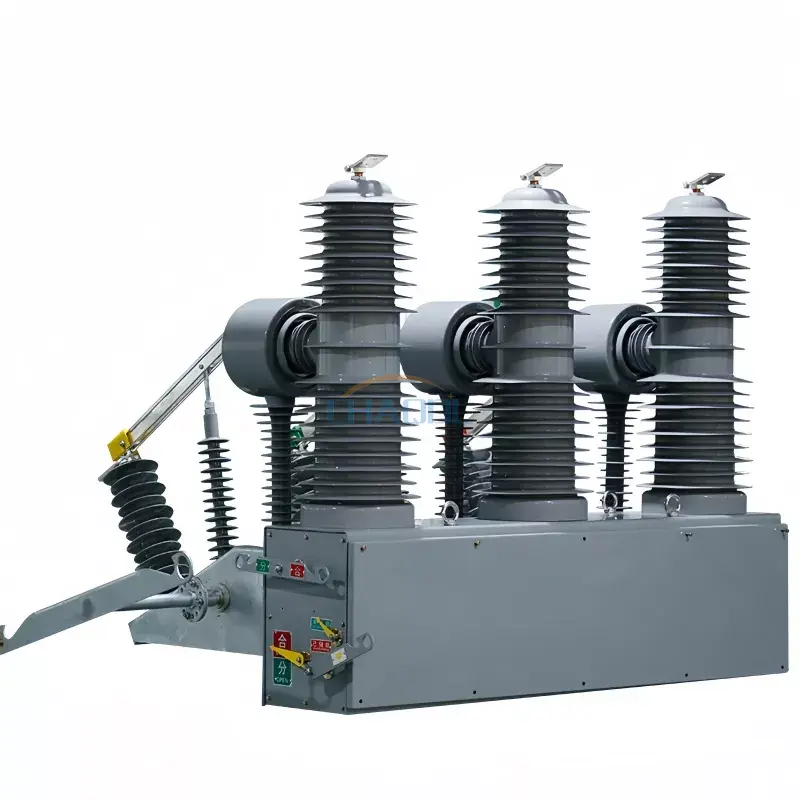

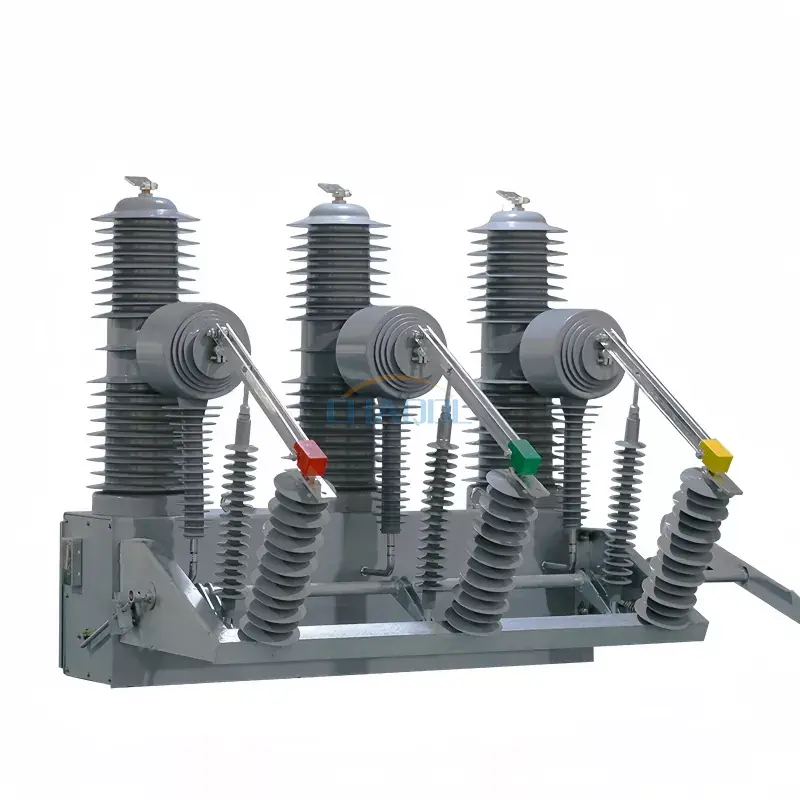

Diagrama aspectului produsului

Parametrii tehnici

Caracteristici cheie

• Funcția de reînchidere automată integrată îmbunătățește fiabilitatea sursei de alimentare și reduce timpul de întrerupere.
• Tehnologia de stingere a arcului de vid oferă performanțe excelente de întrerupere și durată lungă de viață.
• Potrivit pentru rețelele aeriene de distribuție de 33KV și 40.5KV și aplicațiile substațiilor.
• Capacitate mare de rupere în scurtcircuit de până la 31,5 KA.
• Structura compactă și designul ușor simplifică transportul și instalarea.
• Acceptă operarea locală, control de la distanță, telemetrie și sisteme de automatizare a distribuției.
• Construcția stâlpului etanș îmbunătățește performanța de izolare și rezistența la mediu.
• Întrerupătorul cu vid fără întreținere reduce costurile de operare pe tot parcursul ciclului de viață al echipamentului.
• Compatibil cu sistemele de monitorizare SCADA, rețea inteligentă și rețele de utilități.
• Durata de viață mecanică lungă de până la 10.000 de operațiuni asigură performanțe de încredere pe termen lung.

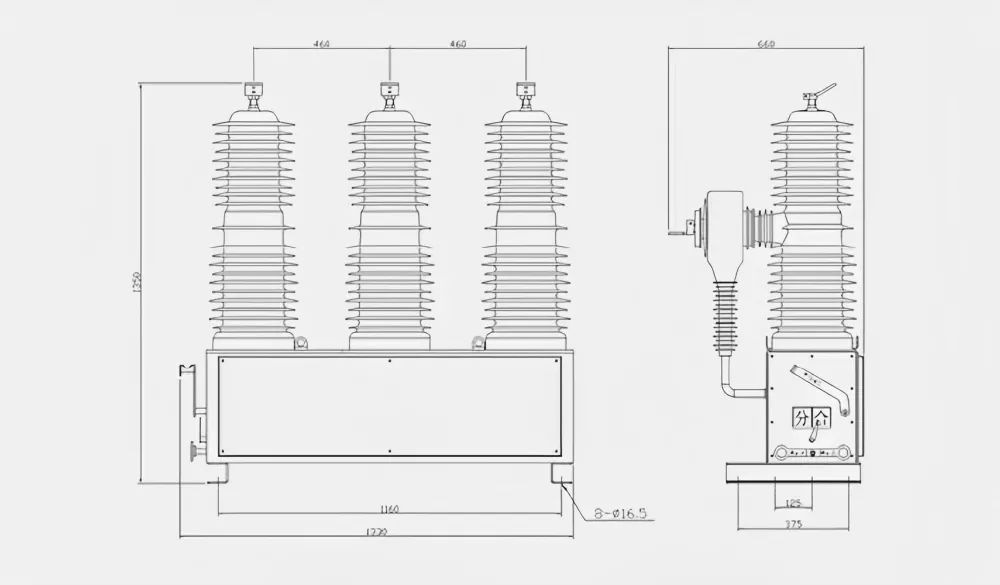

Diagrama dimensiunilor produsului

Structura produsului și principiul de funcționare

TheÎntrerupător de exterior 33KV cu reînchidere automatăconstă în principal dintr-un stâlp etanșat integrat, un întrerupător de vid, un transformator de curent, un mecanism de operare, o structură de susținere izolată și o carcasă rezistentă la intemperii. Dulapul este fabricat din oțel de înaltă calitate pentru a oferi o protecție mecanică excelentă și durabilitate în aer liber pe termen lung.

Transformatoarele de curent pot fi configurate în funcție de cerințele proiectului pentru aplicații de măsurare, monitorizare și protecție. Când apare o defecțiune pe linia de distribuție, controlerul inteligent detectează rapid condițiile anormale și comandă întrerupătorul de circuit în vid să întrerupă curentul de defect. Pentru defecțiuni temporare, cum ar fi lovituri de trăsnet sau perturbări tranzitorii ale liniei, funcția de reînchidere automată restabilește alimentarea automat după un interval prestabilit, minimizând întreruperile de service.

Combinat cu un controler inteligent, întrerupătorul acceptă operațiuni de comutare locală, precum și monitorizare și control de la distanță prin interfețe de comunicație. Metodele de comunicare pot include rețele de fibră optică, cabluri de comunicație, GPRS, CDMA, GSM sau alte sisteme de comunicații de utilitate, ceea ce o face o soluție ideală pentru proiectele de automatizare a rețelei inteligente și a distribuției.

Aplicații

AcestÎntrerupător de exterior 33KV cu reînchidere automatăeste utilizat pe scară largă în sistemele de transmisie și distribuție a energiei unde izolarea automată a defecțiunilor și restabilirea serviciului sunt critice.

• Rețele de distribuție a energiei publice
• Linii aeriene de distribuție
• Substații electrice
• Proiecte de rețea inteligentă
• Centrale de energie regenerabilă
• Instalatii industriale si miniere
• Sisteme de electrificare urbană și rurală
• Rețele de alimentare cu energie feroviară și de transport

Întrebări frecvente

Ce este un întrerupător automat cu reînchidere?

Un întrerupător automat cu reînchidere poate restabili automat puterea după ce apar defecțiuni temporare pe o linie de distribuție. Acest lucru îmbunătățește semnificativ continuitatea sursei de alimentare și reduce durata de întrerupere pentru utilizatorii finali.

Care sunt avantajele unui întrerupător de circuit în vid?

Întreruptoarele cu vid asigură stingerea rapidă a arcului, fiabilitate ridicată, cerințe reduse de întreținere, durată lungă de viață și funcționare ecologică fără ulei sau gaz SF6.

Acest întrerupător poate fi integrat într-un sistem de rețea inteligentă?

Da. Întrerupătorul acceptă monitorizarea de la distanță, operarea de la distanță, diagnosticarea defecțiunilor și interfețele de comunicare care pot fi integrate în sistemele SCADA și de automatizare a rețelei inteligente.

Unde este folosit în mod obișnuit întrerupătorul cu vid ZW32-40.5?

Este utilizat în mod obișnuit în stațiile de utilități, rețelele aeriene de distribuție, proiectele de energie regenerabilă, sistemele industriale de energie și infrastructura de electrificare rurală.

De ce să alegeți un reînchidere automată de exterior de 33KV?

Un reînchidere automată de exterior de 33 KV îmbunătățește fiabilitatea rețelei, minimizează timpii de întrerupere, reduce costurile de întreținere și îmbunătățește eficiența gestionării defecțiunilor pentru sistemele moderne de distribuție a energiei.
