Întrerupător SF6 tip rezervor 66KV

Întrerupătorul de circuit SF6 de tip rezervor de 66KV (Model: LW36-66) este un întrerupător de circuit exterior de înaltă tensiune proiectat pentru sistemele de transmisie și distribuție a energiei de 66KV cu o frecvență nominală de 50Hz AC. Folosind gaz SF6, atât ca mediu de izolare, cât și ca mediu de stingere a arcului, oferă comutare fiabilă, întreruperea defecțiunilor și protecție pentru substații, rețele electrice de utilități, instalații industriale și proiecte de energie regenerabilă. Întrerupătorul poate fi, de asemenea, utilizat ca întrerupător de legătură de magistrală și pentru aplicații de comutare a bancilor de condensatoare.

Proiectat cu o structură compactă de rezervor activ, LW36-66 minimizează spațiul de instalare, oferind în același timp performanțe electrice remarcabile și fiabilitate operațională pe termen lung. Mecanismul său avansat de operare cu arc, rata scăzută de scurgere de SF6 și designul ușor de întreținut îl fac o soluție ideală pentru rețelele moderne de transmisie de înaltă tensiune care necesită o funcționare sigură, eficientă și stabilă.

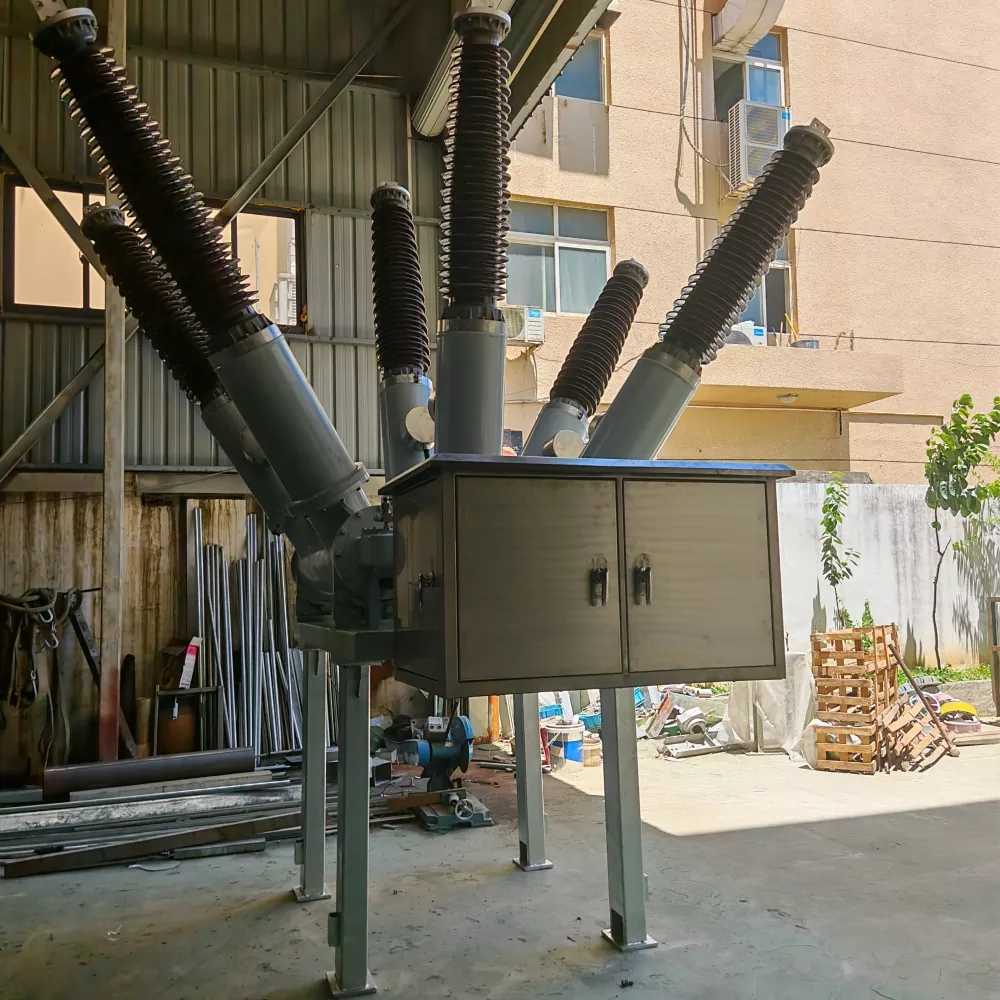

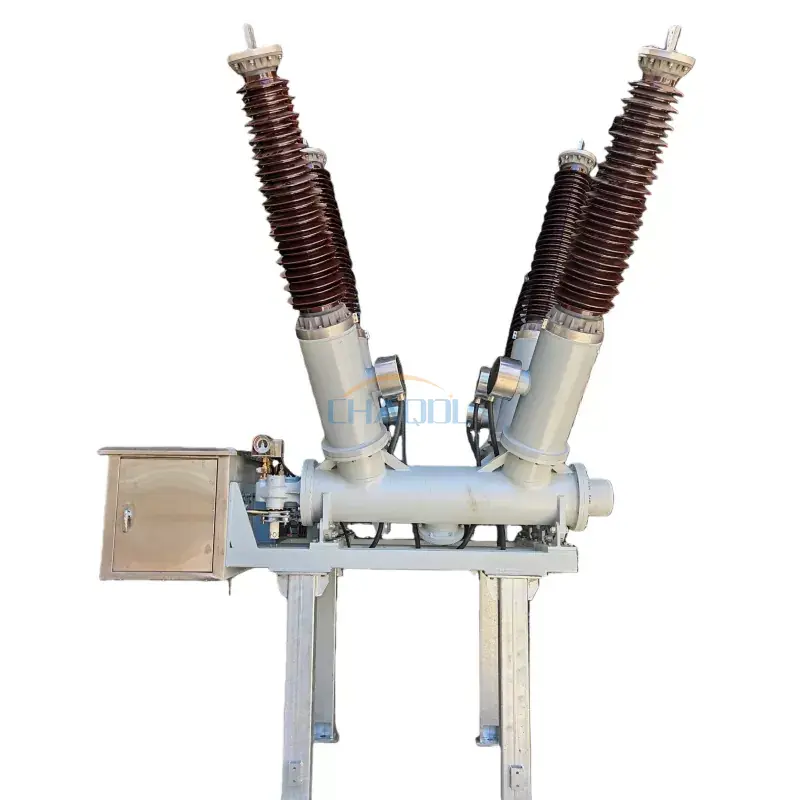

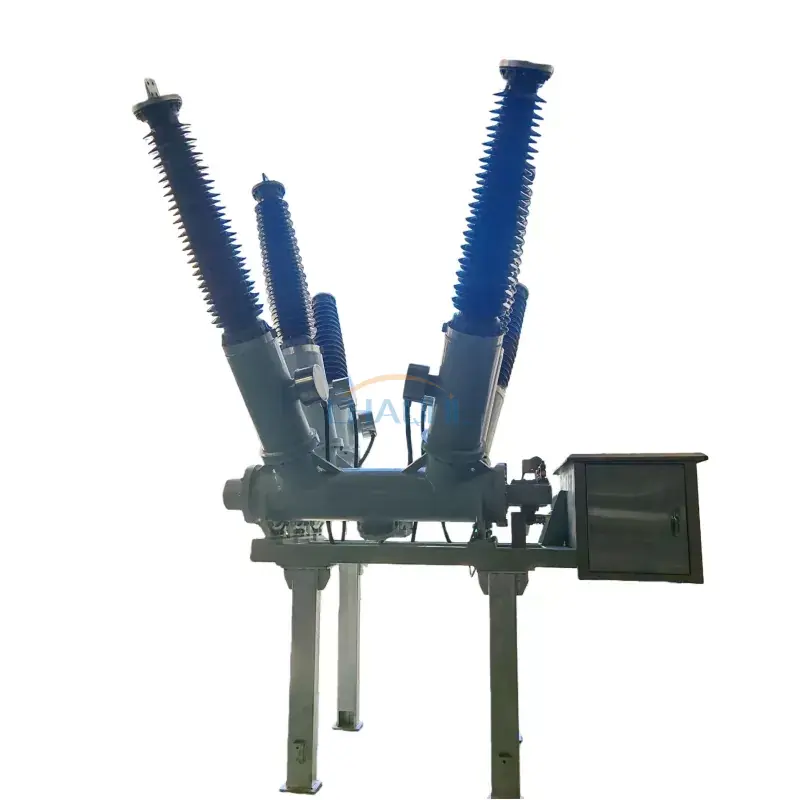

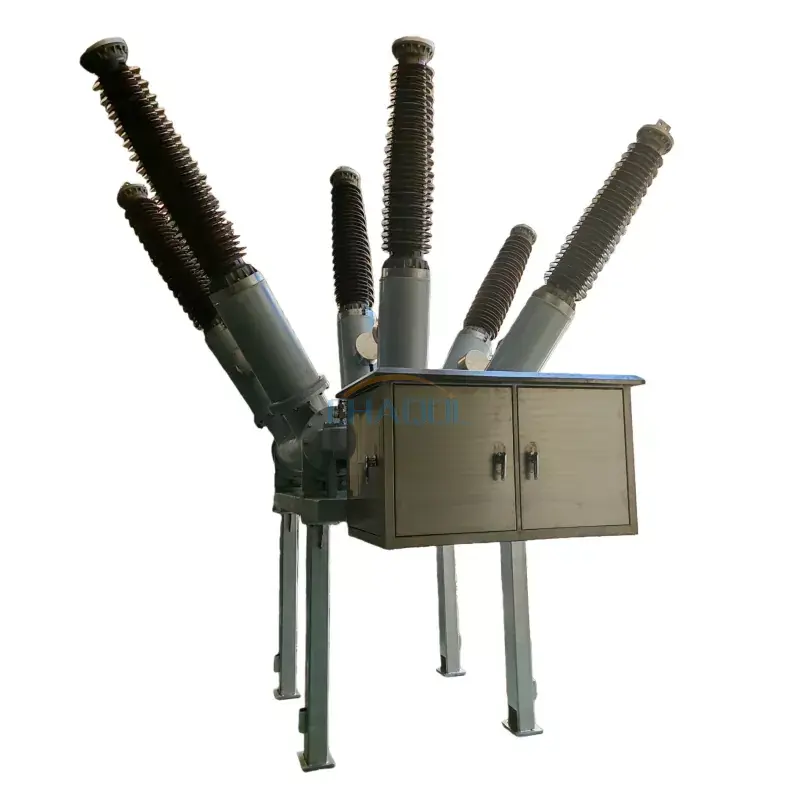

Fotografie reală a produsului

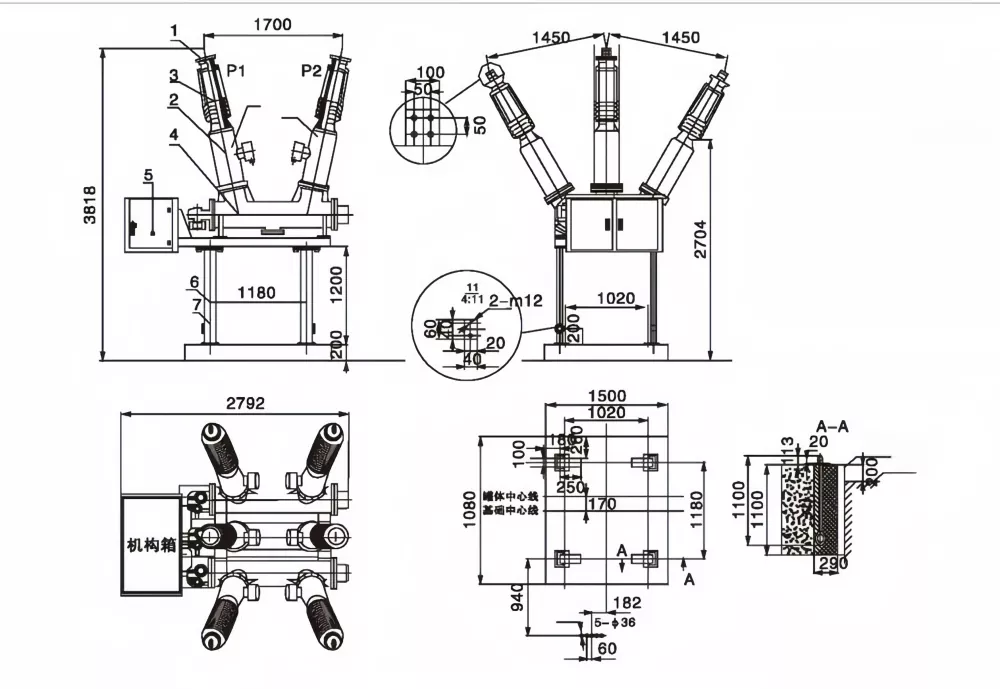

Diagrama dimensiunilor produsului

Structura principală

• Bloc terminal monofazat din aluminiu placat cu argint pentru o conductivitate electrică excelentă.
• Bucșă de ieșire din porțelan de înaltă rezistență, cu performanțe superioare de izolare.
• Transformator de curent (CT) încorporat pentru protecție și măsurare.
• Cameră de stingere a arcului SF6 montată pe podea, cu capacitate mare de întrerupere.
• Dulapul mecanism care integrează mecanismul de acționare cu arc și componentele secundare de comandă.
• Suport din oțel de canal galvanizat rezistent pentru o instalare stabilă.
• Terminale multiple de împământare pentru o siguranță în funcționare îmbunătățită.

Caracteristicile produsului

• Curent nominal până la3150A, potrivit pentru aplicații de transmisie de sarcini grele.
• Tehnologia avansată de izolație cu gaz SF6 asigură o rezistență dielectrică excelentă și o stingere sigură a arcului.
• Rezistenta electrica lunga cu capacitate de intrerupere a defectelor de 31,5 kA si pana la 10.000 de operatii mecanice.
• Rata anuală de scurgere a gazului SF6 sub 0,5%, reducând cerințele de întreținere și asigurând fiabilitatea etanșării pe termen lung.
• TheÎntrerupător SF6 tip rezervor 66KVeste proiectat pentru medii exterioare severe, suportând nivelul IV de poluare și temperaturi ambientale de la -40°C la +40°C.
• Construcția compactă de tip rezervor reduce spațiul de instalare, îmbunătățind în același timp stabilitatea mecanică.
• Potrivit pentru monitorizarea de la distanță, automatizarea substațiilor și aplicații moderne de rețea inteligentă.

Specificatii tehnice

Specificații mecanismului de operare

Aplicații

TheÎntrerupător SF6 tip rezervor 66KVeste utilizat pe scară largă în sistemele de transmisie și distribuție a energiei de înaltă tensiune, unde comutarea și protecția fiabile sunt esențiale.

• Substații 66KV
• Retele de transport si distributie a utilitatilor
• Centrale de producere a energiei electrice
• Integrarea rețelei de energie regenerabilă
• Sisteme industriale de distribuție a energiei
• Comutarea bancilor de condensatoare
• Legătura autobuzului și protecția alimentatorului
• Proiecte de automatizare a rețelelor inteligente și a substațiilor

Principiul de lucru

Întrerupătorul de circuit SF6 de tip rezervor de 66KV utilizează gaz cu hexafluorura de sulf (SF6) atât ca mediu izolator, cât și ca mediu de stingere a arcului. Când contactele se separă în timpul unei operațiuni de comutare, se generează un arc electric. Gazul SF6 de înaltă presiune răcește și deionizează rapid arcul, permițând întreruperea curentului de defect în siguranță și eficient. Mecanismul de acţionare cu arc încărcat cu motor asigură operaţii rapide de deschidere şi închidere, asigurând o protecţie fiabilă pentru sistemele electrice de înaltă tensiune.

Întrebări frecvente

Pentru ce se folosește un întrerupător SF6 de tip rezervor de 66KV?

Este utilizat pentru comutare, protecție și întrerupere a defecțiunilor în sistemele de transmisie și distribuție de 66KV, ajutând la menținerea funcționării sigure și fiabile a stațiilor și a rețelelor electrice.

Care sunt avantajele unui întrerupător de tip rezervor SF6?

Întreruptoarele de tip rezervor SF6 oferă performanțe excelente de izolație, capacitate mare de întrerupere, structură compactă, cerințe reduse de întreținere și durată lungă de viață mecanică.

Acest întrerupător poate fi folosit pentru comutarea băncii de condensatoare?

Da. LW36-66 este potrivit pentru comutarea bancilor de condensatoare, aplicații de legătură bus și protecție a liniilor de transmisie de înaltă tensiune.

Este întrerupătorul potrivit pentru medii dure exterioare?

Da. Este proiectat să funcționeze fiabil în condiții de nivel IV de poluare și temperaturi ambientale cuprinse între -40°C și +40°C, făcându-l potrivit pentru instalații solicitante în exterior.
