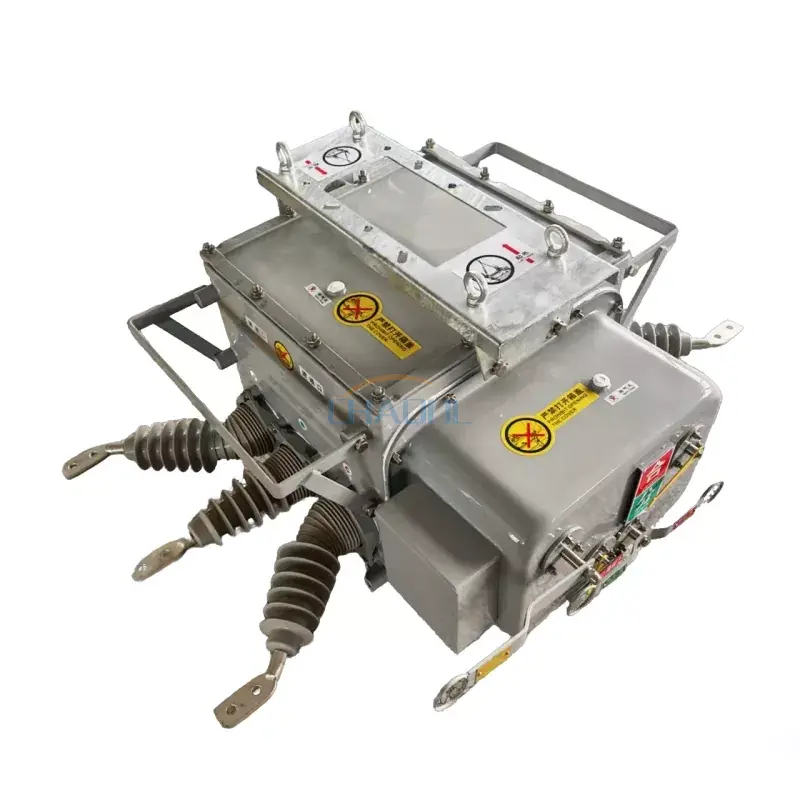

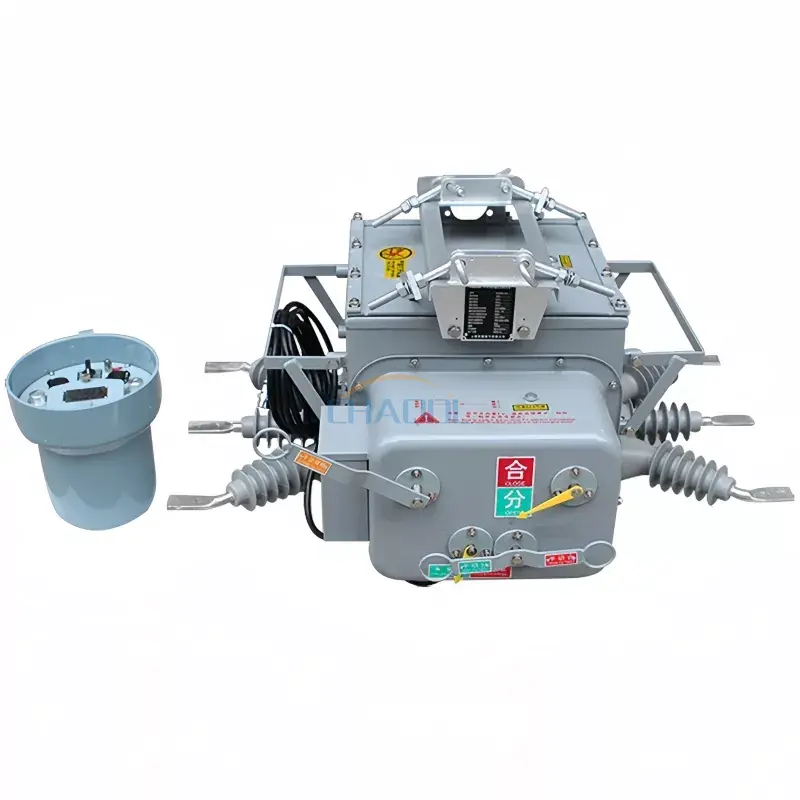

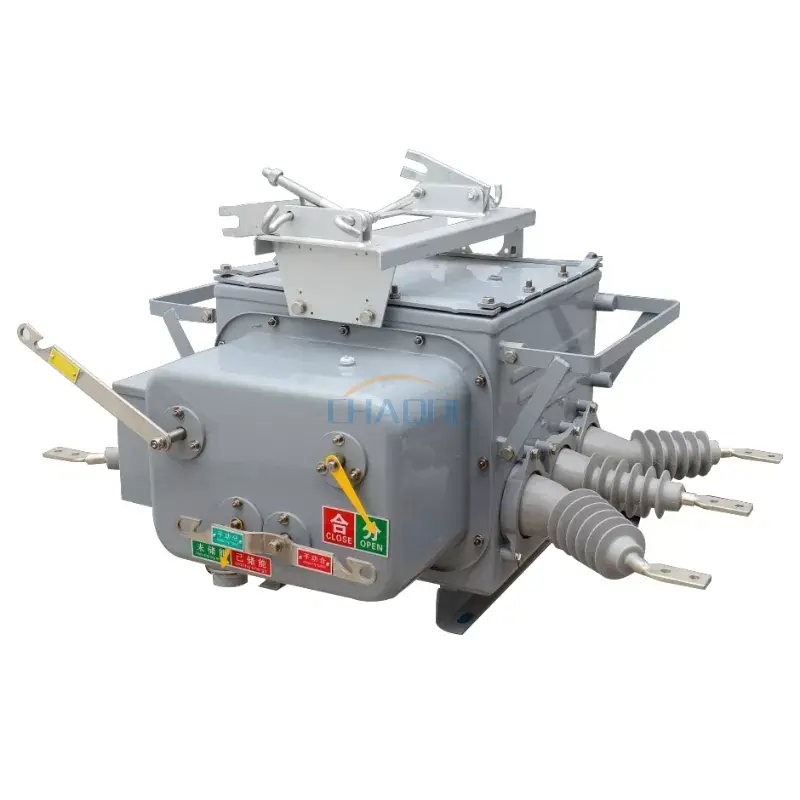

Întrerupător de circuit montat pe stâlp de exterior de 12KV

Model:ZW20-12F

Anqiang Power este un producător din China de întrerupătoare de circuit montate pe stâlpi de 12 kV în aer liber. Acest echipament de distribuție a energiei montat pe stâlp în aer liber are o tensiune nominală de 12 kV și funcționează cu AC trifazat de 50 Hz. Dispune de capabilități excelente de reînchidere atunci când este utilizat cu un controler, îndeplinind cerințele sistemelor de automatizare a distribuției. Este utilizat în principal pentru pornirea și oprirea curenților de sarcină și a curenților de scurtcircuit în sistemele de alimentare de 10 kV și este utilizat în stații și sisteme de distribuție a întreprinderilor industriale și miniere.

Trimite o anchetă

Descriere produs

Puterea Anqiangprezintă seria ZW20-12F, o nouă generațieÎntrerupător de circuit montat pe stâlp exterior de 12KVproiectat pentru sistemele de distribuție aeriene trifazate AC 50Hz. Proiectat cu tehnologie avansată de întrerupere a vidului și carcasă etanșă cu gaz SF6 (design cu presiune manometrică zero), acest întrerupător integrează perfect funcțiile unui întrerupător de circuit în vid, reînchidere și sectionalizator. Indiferent dacă operați o rețea de electrificare rurală, un sistem de distribuție într-un parc industrial sau un proiect de automatizare a rețelei inteligente, ZW20-12F oferă capabilități fiabile de protecție împotriva defecțiunilor și control de la distanță.

ZW20-12F vs întrerupător tradițional în aer liber

ZW20-12F Disjunctor exterior

Design avansat montat pe stâlp

✓ Presiune manometrică zero a gazului SF6- Sigur și ecologic
✓ Conector de aviație pentru cablarea secundară- Integrare ușoară a controlerului
✓ Structură etanșă fără întreținere
✓ Construit pentru sisteme de automatizare a distribuției (DA).

Spărgător tradițional

Disjunctor convențional de ulei/SF6

✓ Necesită întreținere periodică
✓ Funcționare cu presiune mai mare a gazului
✓ Cablaj de control voluminos
✓ Funcționalitate limitată de reînchidere

📍 Ghid de aplicare și selecție: scenarii din lumea reală

✅ Scenariul 1: Rețea de electrificare rurală de 10 kV (linii aeriene)
UtilizareZW20-12Fca principal dispozitiv de protecție pe liniile de ramificație. Cu controler de reînchidere automată, elimină defecțiunile temporare și reduce timpul de întrerupere. Conectorul de aviație simplifică cablarea pe teren.

✅ Scenariul 2: Sistemul de distribuție a parcului industrial
ZW20-12F suportă un curent de sarcină de 630/1000A și întrerupe defecțiunile de scurtcircuit de până la 25kA. Designul său fără întreținere reduce costurile operaționale pentru distribuția energiei din fabrică.

✅ Scenariul 3: Automatizare Smart Grid (Automatizare Feeder)
Atunci când este asociat cu un controler de automatizare a alimentatorului, ZW20-12F acceptă monitorizarea de la distanță, izolarea defecțiunilor și restabilirea serviciului - ideal pentru proiectele moderne de automatizare a distribuției.

📋 Specificații tehnice – Testat de tip (GB/T 1984 / IEC 62271-100)

Proiect	Valoarea parametrului
Tensiune nominală	12kV
Frecvența nominală	50 Hz
Curent nominal	630/1000 A
Curent nominal de rupere de scurtcircuit	20/25 kA
Curent nominal de vârf de rezistență	50/63 kA
Curent nominal de rezistență de scurtă durată	20/25 kA
Curent nominal de scurtcircuit	50/63 kA
Secvență de operare nominală	Deschis - 0,3 secunde - Închidere - 180 de secunde - Deschis - Închidere
Durata de viata mecanica	de 10.000 de ori
Cicluri de întrerupere a curentului nominal	de 10.000 de ori
Capacitate nominală de rupere în scurtcircuit	de 30 de ori
Presiune nominală a gazului SF6	0Mpa

📐 Dimensiunile produsului și defalcarea componentelor

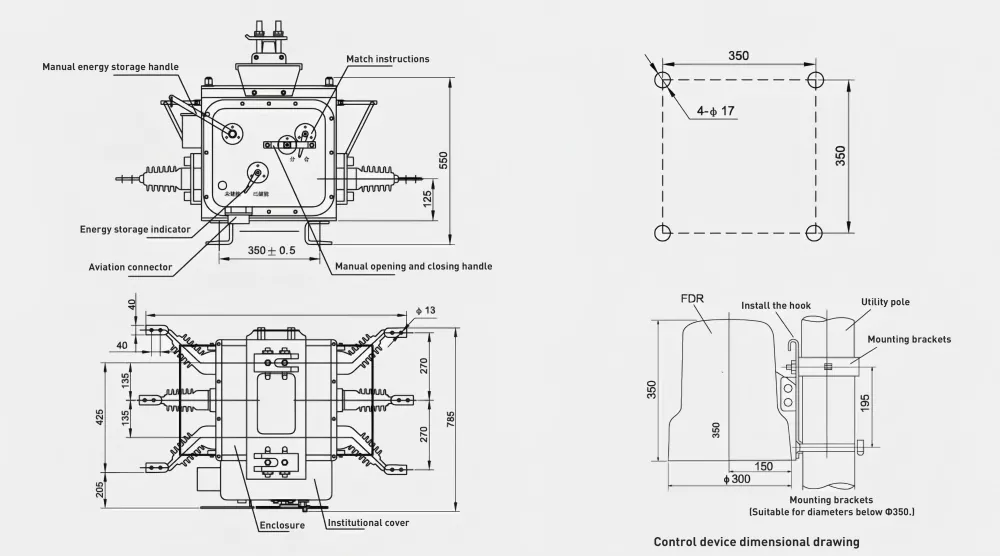

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Aspect mecanic– 1. Întrerupător în vid, 2. Mecanism de acționare cu arc, 3. Transformatoare de curent, 4. Carcasă etanșă SF6, 5. Conector de aviație (comandă secundară), 6. Mâner de operare manuală, 7. Terminal de împământare, 8. Suport de montare pe stâlp, 9. Cameră de arc.

ZW20-12F dispune de adesign compact, ușorcare se montează direct pe stâlpi de beton. Theconector de aviațiesimplifică cablarea în câmp între întrerupător și controlerul inteligent, reducând semnificativ timpul de instalare în comparație cu blocurile de borne tradiționale.

🏭 De ce Anqiang Power? – Partenerul dumneavoastră de încredere pentru întrerupătoarele de circuit exterior

direct din fabrică– Fără intermediar, preț mai bun și timp de livrare (15-25 zile).
Testat de tip– GB/T 1984, IEC 62271-100, complet certificat.
Personalizare gata– Integrare controler, valori nominale speciale de curent, branding OEM.
Referințe globale- Furnizat în Asia de Sud-Est, Orientul Mijlociu, Africa, America de Sud.

📌 Referințe reale de proiecte:

✅ Indonezia– Peste 500 de unități de ZW20-12F implementate în proiectul de electrificare rurală în Java și Sumatra (2023–2025).

✅ Filipine– 300 de seturi de ZW20-12F cu controlere automate de reînchidere furnizate NGCP pentru modernizarea automatizării alimentatorului de 10 kV.

Întrebări frecvente

Î1: Care este diferența dintre ZW20-12F și ruptoarele tradiționale de exterior?
R: ZW20-12F are un design de presiune manometrică zero de gaz SF6 (sigur și ecologic), un conector de aviație pentru o integrare ușoară a controlerului și o structură etanșă fără întreținere. Întreruptoarele tradiționale necesită întreținere periodică și au cablaje mai complexe.

Î2: Acest întrerupător poate fi utilizat cu un controler de reînchidere automată?
A: Da. ZW20-12F este proiectat pentru automatizarea distribuției. Când este asociat cu un controler de reînchidere, acesta acceptă eliminarea automată a defecțiunilor și secvențe multiple de reînchidere (Deschis - 0,3 s - Închidere - 180 s - Deschis - Închidere).

Î3: Care este durata de viață mecanică a ZW20-12F?
R: 10.000 de operații mecanice în condiții normale de funcționare, datorită mecanismului robust de acționare cu arc și întrerupător de vid sigilat.

Î4: Întrerupătorul nu necesită întreținere? Ce înseamnă asta?
A: Da. Gazul SF6 este etanșat la presiune manometrică zero, eliminând necesitatea reumplerii periodice cu gaz. Întrerupătorul cu vid nu necesită întreținere de contact. Acest lucru reduce semnificativ costurile operaționale.

Î5: Oferiți servicii OEM/ODM?
A: Absolut. Oferim branding personalizat, configurații specifice de evaluare curentă și integrare controler. Eșantioanele de pre-producție sunt disponibile cu un termen de livrare de 7-10 zile.

📩 Ai nevoie de o soluție personalizată sau de o listă de prețuri?

Spuneți-ne curentul nominal, cerințele controlerului și cantitatea țintă. Vă vom răspunde în 24 de ore.

Solicitați cotație →
