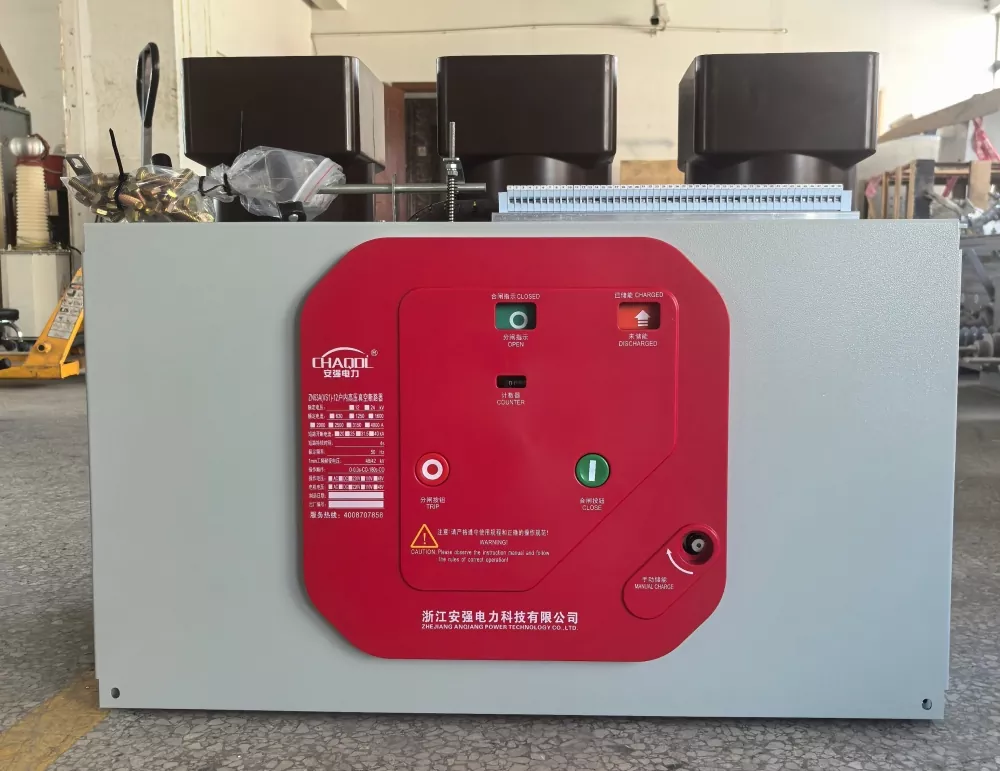

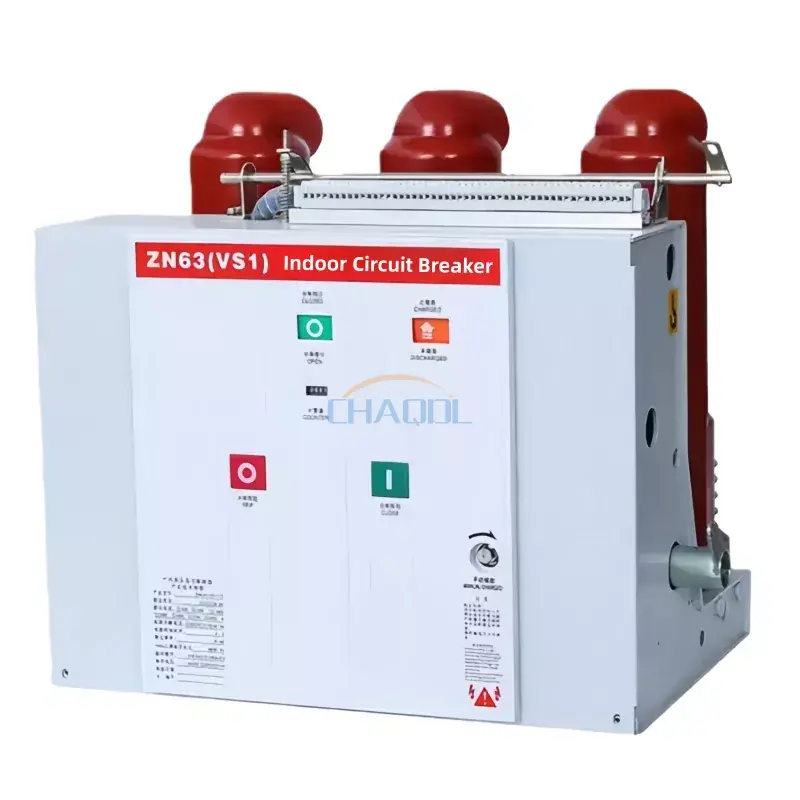

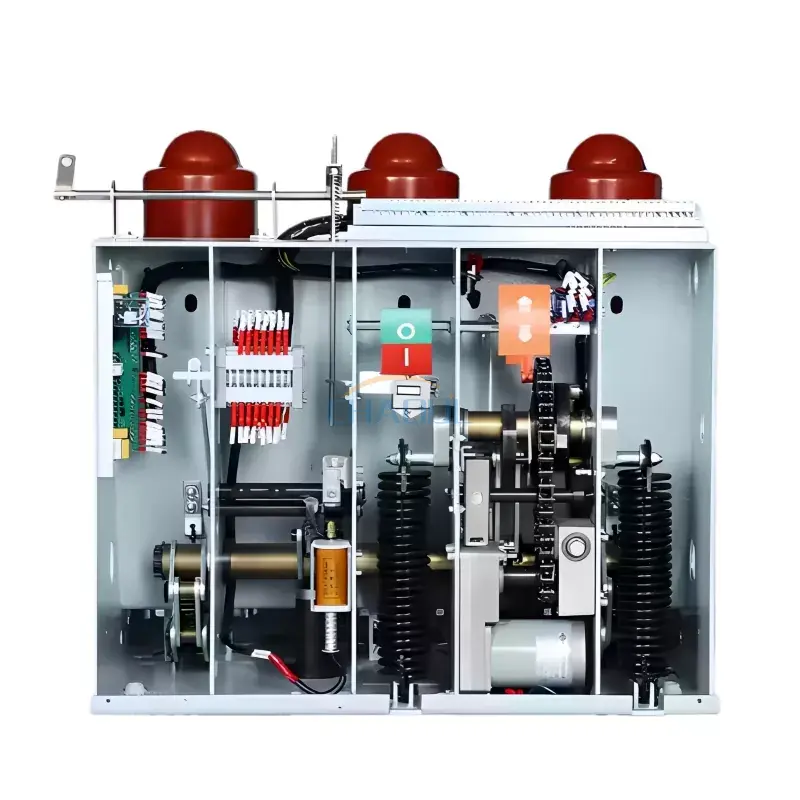

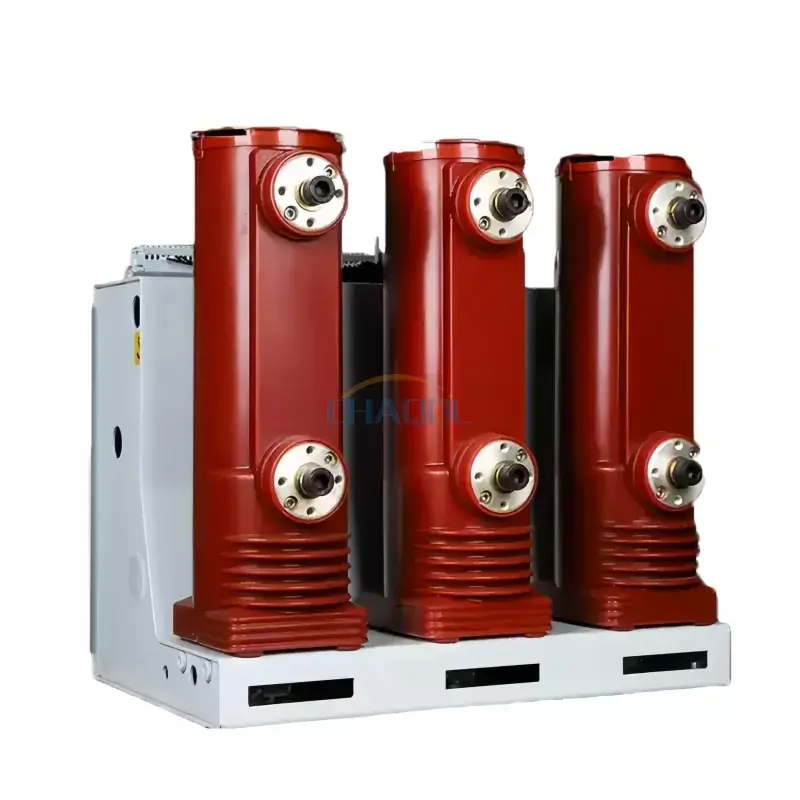

Întrerupătorul de circuit interior de tip fix de 17,5KV adoptă un design integrat al mecanismului de operare VET și al întreruptorului. Unele circuite principale pot utiliza coloane complet etanșate pentru a obține miniaturizarea, fiabilitatea ridicată și funcționarea fără întreținere a întreruptorului. Acest întrerupător este în general utilizat în aparatele de distribuție debroșabile placate cu metal și poate fi, de asemenea, utilizat în aparatele de comutație închise cu metal de curent alternativ fix de tip cutie XGN.
|
Tensiune nominală |
12/17,5KV |
|
Frecvența nominală |
50 Hz |
|
Tensiune nominală de rezistență la impulsul fulgerului (valoare de vârf) |
75kV |
|
Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată (1 min) |
42kV |
|
Curent nominal |
630/1250A |
|
Curent nominal de rupere de scurtcircuit |
20/25kA |
|
Secvență de operare nominală |
O～0,3s-CO-180s-CO |
|
Curent nominal de rupere a bateriei de condensatoare simple/back-to-back |
630/400A |
|
Curent nominal de rupere de scurtcircuit și numărul de operații de întrerupere |
de 30 de ori |
|
Ora de închidere |
35-70 ms |
|
Timp de deschidere (a întreruptorului) |
20-50 ms |
|
Durata de viata mecanica |
de 10.000 de ori |
|
Capacitatea nominală de stocare a energiei și tensiunea de funcționare |
AC220/110 DC220/110 |
|
Pornirea și oprirea trifazată nu este simultană. |
≤ 2 ms |
|
Rezistența circuitului electric principal |
≤ 50(630A)≤45(1250A) |
1. Temperatura de funcționare: -10℃ până la 40℃ (depozitarea și transportul permise la -30℃)
2. Altitudine: nu depășește 1000m
3. Umiditate relativă: medie zilnică care nu depășește 95%
4. Întrerupătorul de circuit de interior de tip fix de 17,5 KV este potrivit pentru locații cu intensitate seismică care nu depășește magnitudinea 8 și fără incendiu, explozie, coroziune chimică și vibrații severe. Potrivit pentru locații cu intensitate seismică care nu depășește magnitudinea 8 și fără incendiu, explozie, coroziune chimică și vibrații severe.
