În calitate de producător profesionist de echipamente electrice,Puterea Anqiangoferă o fiabilăTransformator de curent cu secvență zeroconceput pentru a detecta curent rezidual și pentru a sprijini protecția împotriva defecțiunilor la pământ în sistemele de distribuție a energiei electrice. Structura sa cu miez divizat, performanța magnetică stabilă și instalarea convenabilă îl fac potrivit pentru aplicații de protecție și monitorizare în care detectarea rapidă a defecțiunilor și funcționarea fiabilă sunt esențiale.
Un transformator de curent cu secvență zero este un transformator de curent specializat utilizat pentru a detecta curent rezidual sau cu secvență zero cauzat de dezechilibru de curent și defecțiuni la pământ. Spre deosebire de transformatoarele de curent convenționale care măsoară în primul rând curenții individuali de fază, acest dispozitiv monitorizează curentul combinat care trece prin miezul transformatorului. În condiții normale de funcționare, suma vectorială a curenților monitorizați este aproape de zero. Când apare o defecțiune la pământ sau o cale de scurgere, echilibrul se modifică și este detectat un curent rezidual. Acest semnal poate fi apoi transferat la un releu de protecție pentru a iniția o acțiune de protecție adecvată.
Pentru rețelele de distribuție industrială, substații, ansambluri de comutație și proiecte de modernizare, selectarea transformatorului potrivit necesită atenție la proiectarea miezului, dimensiunea deschiderii, izolația, metoda de instalare, precizia, compatibilitatea releelor și condițiile de mediu. Un transformator de curent cu secvență zero selectat corespunzător poate îmbunătăți monitorizarea defecțiunilor, ajutând în același timp sistemele de protecție să răspundă mai eficient.
Ce este un transformator de curent cu secvență zero?
Cum funcționează un transformator de curent cu secvență zero?
Care sunt caracteristicile cheie ale unui transformator de curent cu secvență zero modern?
Unde este folosit un transformator de curent cu secvență zero?
Cum ar trebui să alegi transformatorul potrivit?
Ce ar trebui să fie luat în considerare în timpul instalării?
Specificațiile produsului și referința de selecție
Un transformator de curent cu secvență zero, numit adesea transformator de curent de echilibru de miez sau transformator de curent rezidual, este proiectat pentru a detecta dezechilibrul de curent într-un circuit electric. Aplicația sa principală este identificarea curentului rezidual asociat cu defecțiuni la pământ, probleme de izolație sau căi de scurgere.
Conceptul de funcționare este diferit de cel al unui transformator de curent de fază convențional. În loc să măsoare un singur conductor, conductoarele aparținând circuitului protejat trec prin miezul magnetic. Când curenții care curg prin conductori sunt echilibrați, efectele lor magnetice se anulează în mare măsură reciproc. Când o defecțiune face ca curentul să circule printr-o cale neintenționată, un câmp magnetic rezidual se dezvoltă în miez și înfășurarea secundară produce un semnal corespunzător.
Acest principiu de funcționare permite transformatorului să lucreze împreună cu releele de protecție și alte echipamente de monitorizare. Pentru inginerii electrici și integratorii de sisteme, dispozitivul servește, prin urmare, ca o componentă de detectare importantă în cadrul unei scheme generale de protecție a defecțiunii la pământ.
Principiul de lucru este strâns legat de Legea curentă a lui Kirchhoff. Într-un circuit trifazat echilibrat, suma vectorială a curenților de fază este teoretic zero:
Ia + Ib + Ic = 0
În consecință, fluxul magnetic generat în interiorul miezului este minimizat și ieșirea secundară rămâne foarte mică.
Când apare o defecțiune la pământ, o parte din curent părăsește circuitul dorit printr-o cale neintenționată. Echilibrul actual este deci perturbat:
Ia + Ib + Ic ≠ 0
Curentul rezidual rezultat creează flux magnetic în miez. Înfășurarea secundară generează apoi un semnal electric care poate fi detectat de un releu de protecție.
O secvență tipică de protecție poate fi rezumată după cum urmează:
Acest proces permite unui sistem de protecție să identifice un curent rezidual anormal, fără a se baza doar pe măsurătorile de la transformatoarele de curent de fază individuale.

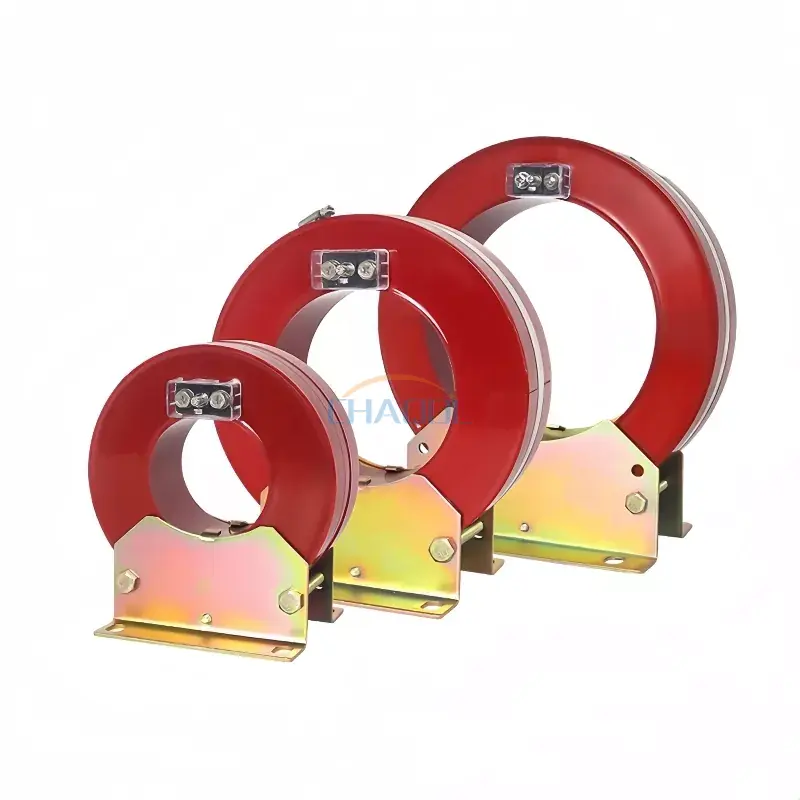

Pentru aplicațiile electrice industriale, construcția mecanică și performanța electromagnetică sunt la fel de importante. Seria LXK de la Anqiang Power folosește un design cu miez divizat cu turnare în vid cu rășină epoxidică, permițând instalarea transformatorului în jurul cablurilor primare existente fără a necesita îndepărtarea cablului. Acest lucru poate fi deosebit de valoros pentru proiectele de modernizare și întreținere în care reducerea timpului de nefuncționare este o prioritate.
La evaluarea acestui tip de transformator trebuie luate în considerare mai multe caracteristici:
Aceste caracteristici fac ca designurile split-core să fie deosebit de practice atunci când se modernizează infrastructura electrică existentă fără modificarea extensivă a circuitului primar.
Un transformator de curent cu secvență zero poate fi integrat într-o gamă largă de sisteme de distribuție și protecție a puterii. Rolul său principal este de a furniza informații despre curent rezidual echipamentelor de protecție sau monitorizare.
Aplicațiile tipice includ:
De exemplu, într-un dulap de distribuție, transformatorul poate monitoriza conductoarele care alimentează un circuit din aval. Dacă deteriorarea izolației face ca curentul să curgă spre pământ, curentul rezidual rezultat poate fi detectat și transmis la un releu de protecție. Releul poate determina apoi dacă starea măsurată necesită întreruperea circuitului.
Această abordare este valoroasă, deoarece detectarea timpurie a condițiilor anormale de curent poate ajuta la reducerea riscului de deteriorare a echipamentului, timp de nefuncționare prelungit și incidente de siguranță electrică.
Alegerea unui transformator de curent cu secvență zero nu ar trebui să se bazeze numai pe dimensiunea deschiderii. Inginerii ar trebui să evalueze împreună sistemul electric, mediul de instalare, releul de protecție și aranjamentul mecanic.
| Factorul de selecție | Ce trebuie luat în considerare | De ce contează |
|---|---|---|
| Diafragma centrală | Potriviți diametrul interior cu aranjamentul cablului sau al conductorului | Asigură o instalare practică și un spațiu suficient |
| Tensiunea sistemului | Confirmați compatibilitatea cu sistemul electric | Sprijină izolarea adecvată și funcționarea în siguranță |
| Curent rezidual | Determinați intervalul de detecție așteptat | Ajută la asigurarea unei sensibilități adecvate de protecție |
| Compatibilitate cu relee | Verificați cerințele pentru ieșirea secundară și releul | Asigură că sistemul de protecție poate interpreta corect semnalul |
| Metoda de instalare | Luați în considerare construcția cu miez solid sau cu miez divizat | Modelele split-core sunt avantajoase pentru aplicațiile de modernizare |
| Condiții de mediu | Temperatura, nivelul de poluare, umiditatea și locul de instalare | Sprijină funcționare fiabilă pe termen lung |
Pentru aplicațiile de modernizare, un transformator cu miez divizat poate oferi un avantaj practic semnificativ, deoarece tehnicienii îl pot instala în general în jurul unui aranjament de cabluri existent, mai degrabă decât să demonteze complet circuitul primar.
Instalarea corectă este esențială pentru măsurarea fiabilă a curentului rezidual. Traseul conductorului prin deschiderea transformatorului trebuie să urmeze proiectarea de protecție, astfel încât transformatorul să măsoare relația de curent completă a circuitului protejat.
Înainte de instalare, inginerii ar trebui să verifice:
Pentru seria LXK la care se face referire, condițiile normale de funcționare menționate includ instalarea în interior, un interval de temperatură ambientală de la -5°C până la 40°C și medii necorozive, cu poluare scăzută. Inginerii trebuie să confirme întotdeauna condițiile reale ale proiectului în raport cu documentația tehnică a produsului selectat înainte de instalare.
Seria LXK de la Anqiang Power oferă mai multe opțiuni de deschidere pentru a găzdui diferite aranjamente de cabluri primare. Dimensiunile disponibile variază de la aproximativ 80 mm până la 300 mm, oferind inginerilor flexibilitate atunci când integrează transformatorul în echipamentele de distribuție existente.
| Model | Diafragma D | Dimensiunea E | Dimensiunea L | Dimensiunea L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Pentru informații detaliate despre produs, inginerii pot examinaPagina de produs pentru transformatorul de curent cu secvență zeroși comparați dimensiunile deschiderilor disponibile cu cerințele fizice ale instalației.
Scopul său principal este de a detecta curent rezidual sau cu secvență zero asociat cu defecțiunile la pământ și scurgerile de curent. Ieșirea poate fi conectată la un releu de protecție pentru monitorizare și izolarea defecțiunilor.
Da. O construcție cu miez divizat este în mod special avantajoasă pentru aplicațiile de modernizare și întreținere, deoarece transformatorul poate fi asamblat în jurul unui cablu existent fără a necesita deconectarea cablului primar.
Un transformator de curent convențional măsoară în general curentul într-un conductor individual, în timp ce un transformator cu secvență zero detectează curentul rezidual rezultat din relația vectorială a conductorilor care trec prin miezul său.
Aplicațiile tipice includ dulapuri de distribuție, substații, unități principale inelare, sisteme de protecție a transformatoarelor, ansambluri de comutatoare și panouri de protecție a întrerupătoarelor.
Factorii importanți includ deschiderea miezului, cerințele sistemului electric, curent rezidual așteptat, ieșirea secundară, compatibilitatea releului, cerințele de izolație, metoda de instalare și condițiile de mediu.
Un transformator de curent cu secvență zero este o componentă de detectare critică pentru sistemele moderne de detectare a defecțiunilor la pământ și de protecție electrică. Prin monitorizarea curentului rezidual creat atunci când echilibrul normal al curentului este perturbat, oferă releelor de protecție informații valoroase pentru identificarea condițiilor anormale de funcționare. Construcția cu miez divizat îmbunătățește și mai mult flexibilitatea instalării, în special în proiectele de modernizare și întreținere.
Pentru proiectele care necesită detecție sigură a curentului rezidual, Anqiang Power oferă soluții din seria LXK cu mai multe dimensiuni de deschidere, turnare în vid cu rășină epoxidică, miezuri din oțel silicon laminat la rece și înfășurări de cupru fără oxigen. Dacă selectați un transformator potrivit pentru o rețea de distribuție, un ansamblu de comutație sau un sistem de protecție,contactaţi-nepentru a discuta cerințele dumneavoastră tehnice și pentru a găsi o soluție de transformator de curent cu secvență zero potrivită pentru aplicația dvs.
