Întrerupător SF6 de exterior 126KV

Întrerupătorul de circuit SF6 de exterior de 126KV (modelul LW36-126) este un dispozitiv de comutare de înaltă tensiune de clasă transmisie proiectat pentru substații de rețea electrică, sisteme de transport de utilități și rețele electrice industriale la scară largă. Este utilizat pe scară largă pentru controlul, protecția și comutarea curentului de sarcină, curentului de suprasarcină și curentului de defect de scurtcircuit și poate funcționa și ca întrerupător de circuit în sistemele de alimentare interconectate.

Acest întrerupător SF6 de exterior de 126KV adoptă gazul de hexafluorura de sulf (SF6) ca mediu de stingere a arcului și de izolare, combinat cu o structură cu o singură coloană, cu o singură întrerupere pe stâlp. În timpul întreruperii, principiul de stingere a arcului cu energie proprie generează un flux de gaz de mare viteză în interiorul camerei arcului pentru a răci și stinge eficient arcul, asigurând o performanță stabilă de rupere în condiții de defecțiune ridicată.

Echipat cu un mecanism de acţionare cu arc motor acţionat de CT şi un sistem de legătură mecanică în trei trepte, LW36-126 oferă performanţe precise de comutare, fiabilitate mecanică ridicată şi stabilitate operaţională excelentă pe termen lung în medii exterioare solicitante.

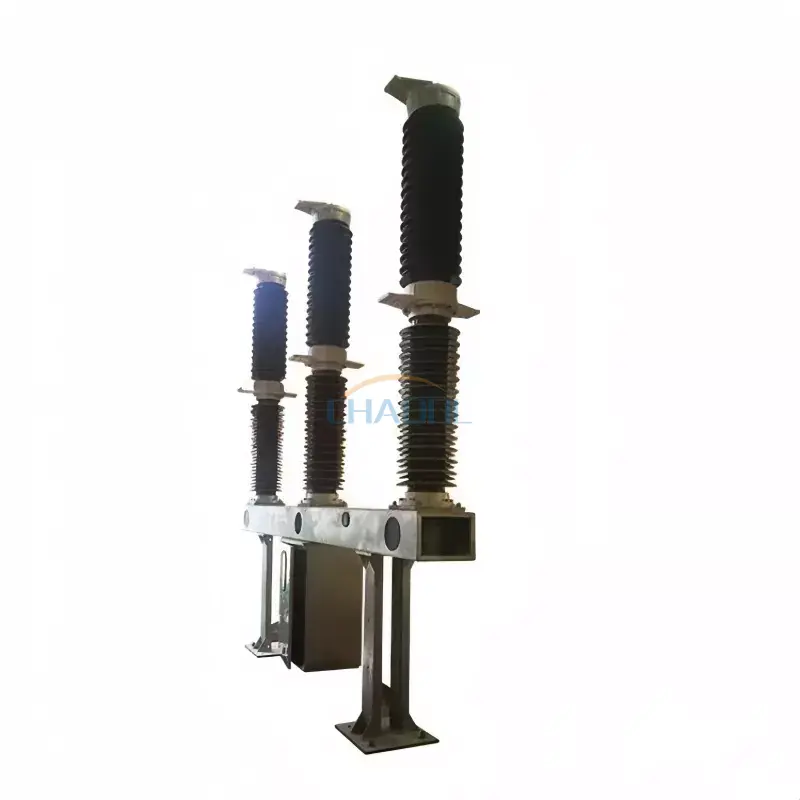

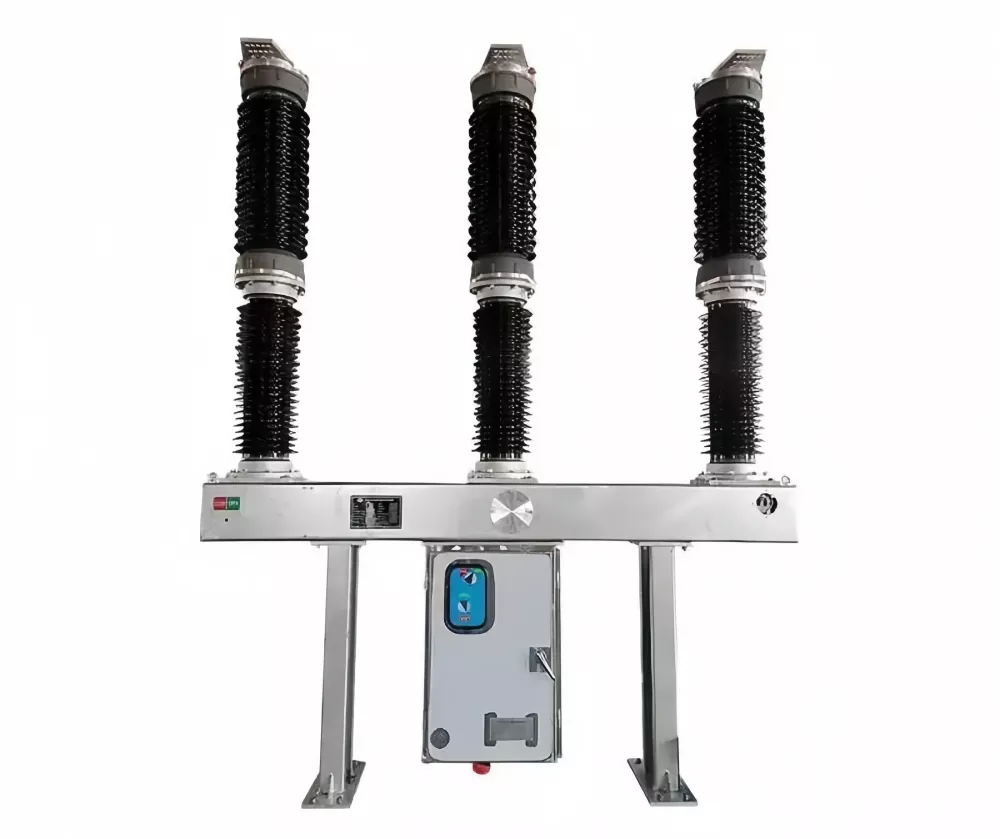

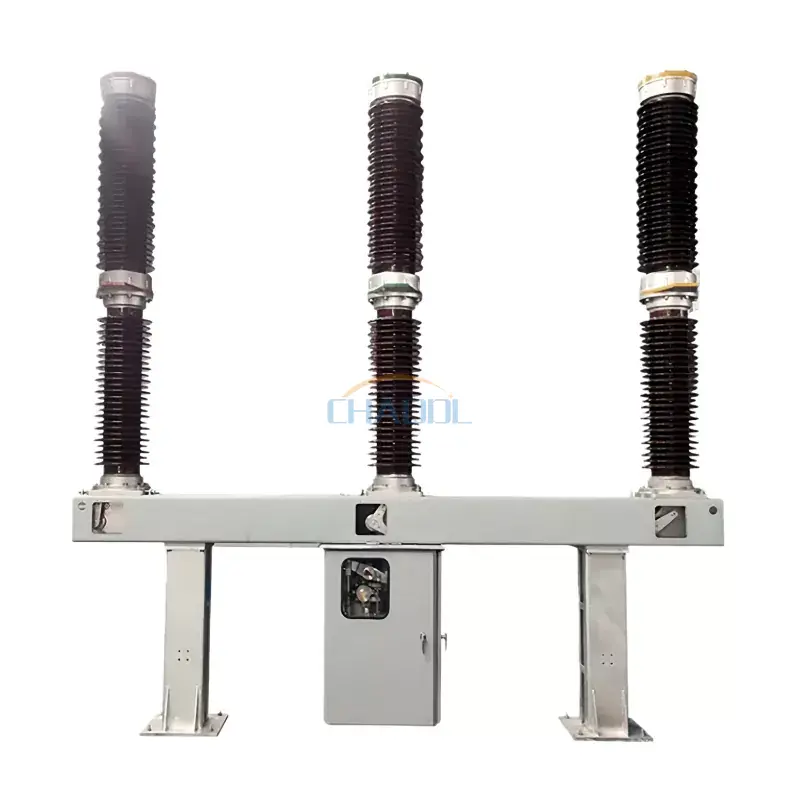

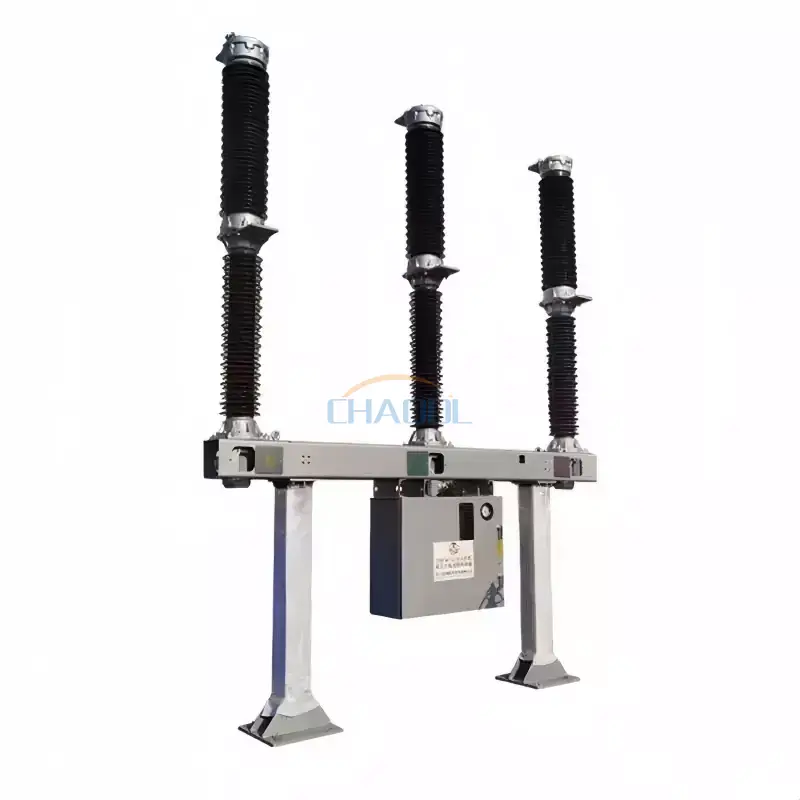

Aspectul produsului

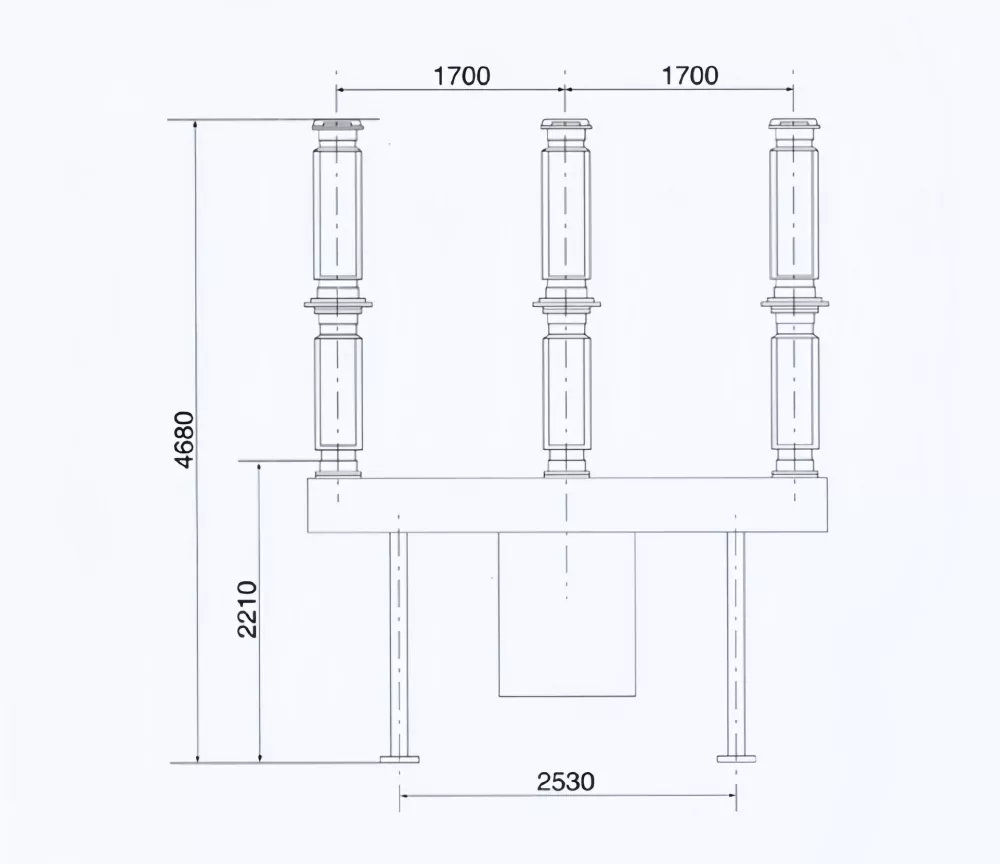

Diagrama dimensiunilor produsului

Mediul de operare

• Altitudine de instalare: ≤ 3000 metri deasupra nivelului mării
• Temperatura ambiantă: -30°C până la +40°C
• Viteza maximă a vântului: ≤ 34 m/s
• Nivel de poluare: Clasa III (25 mm/kV)

Parametrii tehnici

Caracteristicile produsului

• Izolația avansată cu gaz SF6 asigură stingerea arcului electric și performanță dielectrică excelentă.
• Designul stâlpului cu o singură coloană, cu o singură rupere reduce complexitatea mecanică și îmbunătățește fiabilitatea.
• Capacitate mare de rupere de până la 40 kA pentru întreruperea erorilor la nivel de transmisie.
• Mecanismul de acţionare cu arc acţionat de CT asigură o funcţionare stabilă şi precisă a comutării.
• Potrivit pentru medii exterioare dure, cu rezistență puternică la poluare, vânt și variații de temperatură.
• Durată lungă de viață mecanică cu cerințe reduse de întreținere pentru operatorii de rețea.
• Compatibil cu automatizarea stațiilor moderne și sistemele de control de la distanță.

Structura produsului și principiul de funcționare

Întrerupătorul SF6 de exterior de 126KV constă dintr-o cameră de stingere a arcului umplută cu gaz SF6, integrarea transformatorului de curent, mecanism de operare, structură de suport izolatoare și sistem de carcasă din oțel. Gazul SF6 acționează atât ca mediu de izolare, cât și ca mediu de stingere a arcului, oferind rezistență dielectrică ridicată și recuperare rapidă după întrerupere.

În condiții de defecțiune, mecanismul de funcționare conduce contactul în mișcare să se separe, generând un flux de gaz SF6 de mare viteză în interiorul camerei arcului. Acest flux de aer răcește și deionizează rapid arcul, asigurând întreruperea în siguranță a curenților de defect de înaltă tensiune. Sistemul de legătură mecanică în trei trepte asigură funcționarea sincronizată a stâlpilor și consistența ridicată a ruperii.

Aplicații

• Substații de transport de înaltă tensiune
• Sisteme de interconectare a rețelei electrice
• Retele de transport si distributie a utilitatilor
• Hidrocentrale și centrale termice
• Sisteme industriale de înaltă tensiune
• Proiecte de infrastructură și energie la scară largă
• Sisteme energetice feroviare și de transport

Întrebări frecvente

Ce este aÎntrerupător SF6 de exterior 126KVfolosit pentru?

Este utilizat pentru întreruperea și controlul curenților electrici de înaltă tensiune din rețelele de transport, asigurând funcționarea în siguranță a stațiilor și sistemelor de alimentare în timpul defecțiunilor sau operațiunilor de comutare.

De ce este folosit gazul SF6 în întrerupătoare?

Gazul SF6 are proprietăți excelente de izolație și de stingere a arcului, permițând întreruperea eficientă a curenților de defect de înaltă tensiune, menținând în același timp dimensiunea compactă a echipamentului.

LW36-126 este potrivit pentru instalare în exterior?

Da. TheÎntrerupător SF6 de exterior 126KVeste special conceput pentru substații exterioare și poate funcționa în mod fiabil în condiții de mediu dure.

Care sunt avantajele față de întrerupătoarele tradiționale?

În comparație cu întrerupătoarele pe bază de ulei, întreruptoarele SF6 oferă fiabilitate mai mare, întreținere mai redusă, stingere mai rapidă a arcului și performanțe mai bune în condiții de înaltă tensiune.
