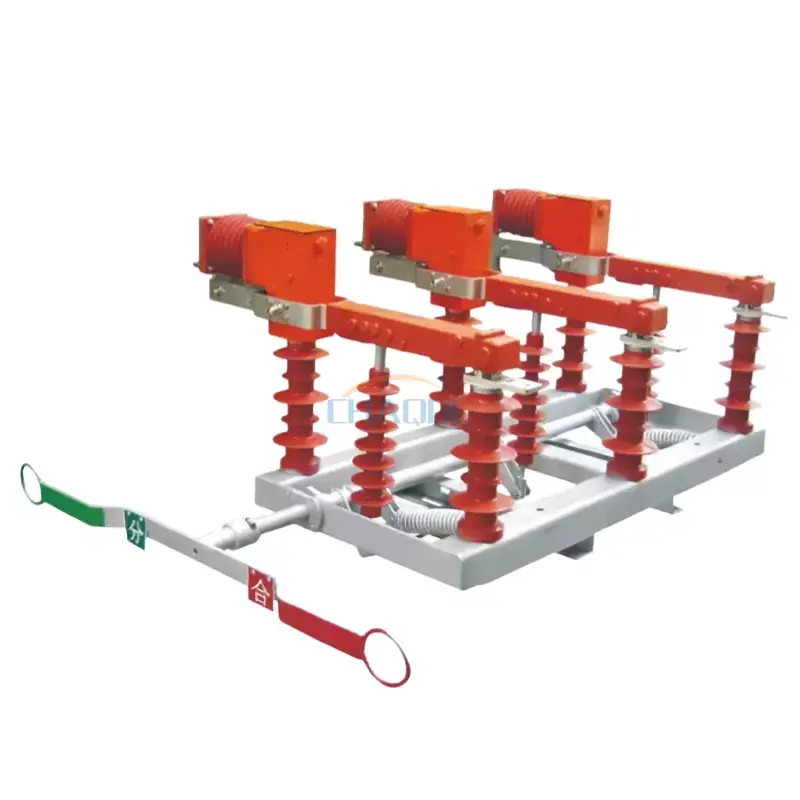

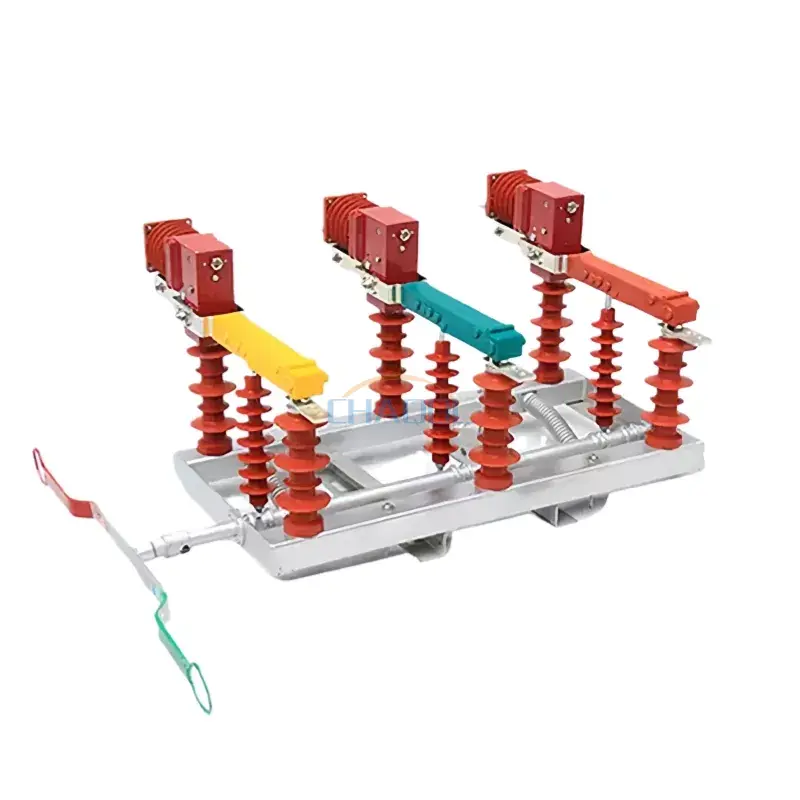

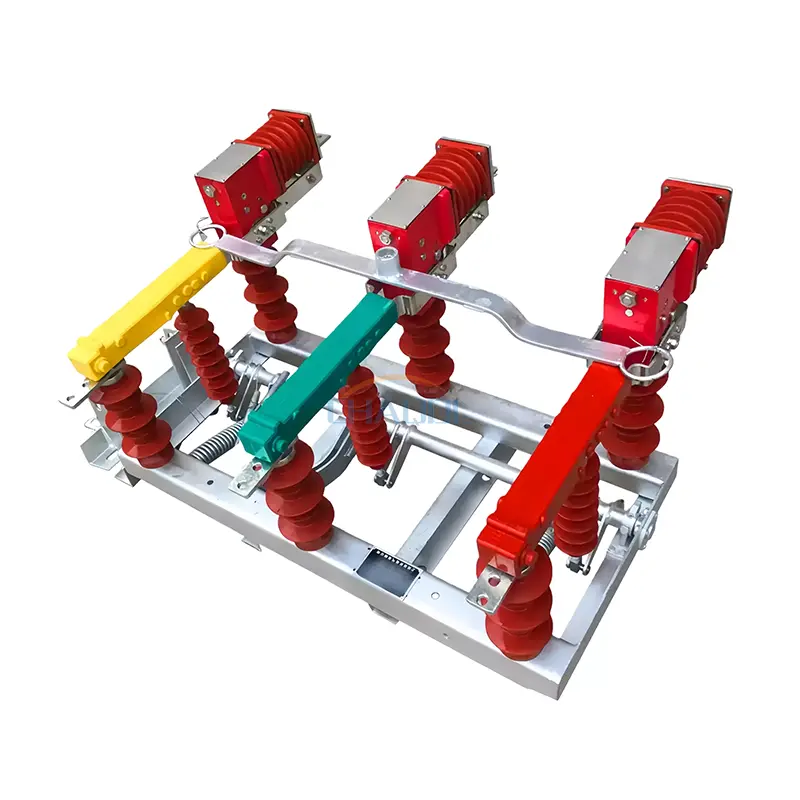

Acest comutator de sarcină de înaltă tensiune pentru exterior este proiectat pentru comutare și protecție fiabile în rețelele de distribuție de medie tensiune. Proiectat cu o structură de stingere a arcului de vid combinată cu un sistem de izolare mecanică, asigură o performanță stabilă de întrerupere în condiții de sarcină și defecțiune. Este aplicat pe scară largă în sistemele de distribuție a energiei pentru utilități, fabrici industriale, instalații miniere și infrastructură chimică, unde siguranța și continuitatea operaționale sunt critice.
Produsul adoptă un aspect structural modular care simplifică instalarea pe configurații montate pe stâlpi sau substații. Sistemul său de izolare etanșă îmbunătățește adaptabilitatea mediului, permițând o funcționare stabilă în condiții de umiditate, praf și fluctuații de temperatură. În aplicațiile practice de inginerie, întrerupătorul de sarcină de înaltă tensiune în aer liber este adesea folosit ca dispozitiv de comutare cu cheie în unitățile principale de inel și sistemele de automatizare a distribuției.
|
Numele proiectului |
Valoarea parametrului |
|
|
Tensiune nominală |
12KV |
|
|
Frecvența nominală |
50 Hz |
|
|
Curent nominal |
630A |
|
|
Curent nominal de rupere a sarcinii active |
630A |
|
|
Curent nominal de rupere în buclă închisă |
630A |
|
|
5% din curentul nominal de rupere a sarcinii active |
31,5A |
|
|
Curentul nominal de încărcare și întrerupere a cablului |
10A |
|
|
Capacitate nominală de rupere a transformatorului fără sarcină |
1600KVA |
|
|
Curentul de rupere nominal al bancului de condensatori |
100A |
|
|
Tensiune de rezistență la frecvența de alimentare de 1 minut |
42/48KV |
|
|
Tensiunea de rezistență la impulsul fulgerului |
75/85KV |
|
|
Curent nominal de rezistență de scurtă durată (stabilitate termică) |
20KA |
|
|
Durata nominală a scurtcircuitului |
4S |
|
|
Curent nominal de vârf de rezistență (stabilitate dinamică) |
50KA |
|
|
Curent nominal de scurtcircuit |
50KA |
|
|
Durata de viata mecanica |
10000次 |
|
|
Grosimea de uzură admisă a contactelor de stingere a arcului de vid |
1 mm |
|
|
Cuplu de operare manual |
≤200N.m |
|
|
Asamblarea si reglarea intrerupatorului de vid |
Decalaj de contact |
5±1mm |
|
Viteza medie de comutare |
1,1±0,2m/s |
|
|
Declanșarea trifazată nu este simultană |
< 5 ms |
|
|
Comutarea trifazată nu este sincronizată |
＜2ms |
|
|
Distanța față de sol |
>200 mm |
|
|
Rezistența circuitului principal |
≤150μΩ |
|
În sistemele de automatizare a distribuției, întrerupătorul de sarcină de înaltă tensiune în exterior este instalat de obicei pe linii montate pe stâlpi sau substații compacte pentru a permite comutarea secțională și izolarea defecțiunilor. Acceptă funcționarea manuală și acționată cu motor, făcându-l potrivit atât pentru rețelele tradiționale, cât și pentru upgrade-urile rețelelor inteligente.
Din punct de vedere al întreținerii, este proiectat cu o structură etanșă și contacte rezistente la uzură, reducând nevoia de întreținere frecventă și îmbunătățind eficiența costurilor ciclului de viață în funcționarea pe termen lung.
Î1: Unde este folosit în mod obișnuit comutatorul de sarcină de înaltă tensiune în aer liber?
R: Este utilizat pe scară largă în sistemele de distribuție 10kV–12kV, inclusiv în fabrici industriale, site-uri miniere, substații și modernizări ale rețelei de energie rurală pentru comutarea sarcinii și izolarea defecțiunilor.
Î2: Poate suporta operarea de la distanță?
R: Da, poate fi echipat cu un actuator electric și un modul de telecomandă pentru integrare în rețelele automate de distribuție.
Î3: Ce întreținere este necesară pentru acest echipament?
R: Datorită designului său sigilat și de stingere a arcului cu vid, întreținerea de rutină este minimă, în principal inspecția periodică a terminalelor și a stării mecanismului de operare.
