Rețelele de distribuție de medie tensiune funcționează în condiții solicitante. O defecțiune la un alimentator, conexiunea transformatorului, autobuzul industrial, sistemul de alimentare feroviar sau instalația de energie regenerabilă poate întrerupe alimentarea cu energie electrică și poate deteriora echipamentele valoroase. Prin urmare, întrerupătorul este o parte critică a lanțului de protecție.
Cu toate acestea, operatorii moderni se confruntă cu mai multe provocări în același timp. Echipamentul poate fi instalat în aer liber, unde este expus la umiditate, praf, radiații ultraviolete, schimbări de temperatură și alte solicitări de mediu. În același timp, rețelele de distribuție devin din ce în ce mai automatizate, creând cerere pentru echipamente care pot răspunde în mod constant la comenzile electrice și pot comunica cu sisteme inteligente de protecție și control.
Disjunctoarele tradiționale acționate mecanic pot funcționa eficient, dar mecanismele lor de acționare conțin mai multe părți mobile. Uzura mecanică, cerințele de reglare și funcționarea inconsecventă pe perioade lungi de service pot deveni preocupări, în special în instalațiile care necesită comutare frecventă.
Un întrerupător de circuit cu magnet permanent în exterior abordează aceste provocări combinând un întrerupător cu vid cu un actuator cu magnet permanent. Rezultatul este o soluție compactă de comutare de medie tensiune, concepută pentru funcționare fiabilă, complexitate mecanică redusă și integrare în sistemele moderne de distribuție.
Principiul de funcționare se bazează pe două tehnologii esențiale:întreruperea viduluişiactionare cu magnet permanent.
În timpul funcționării normale, întrerupătorul permite curentului să curgă prin calea sa conductivă. Când sistemul de protecție identifică o stare anormală, mecanismul de operare primește o comandă de deschidere a contactelor. Actuatorul cu magnet permanent antrenează mecanismul, separând contactele din interiorul întreruptorului cu vid.
Când contactele se separă, se poate forma un arc electric pentru scurt timp. Deoarece contactele sunt situate în interiorul unui întrerupător cu vid, arcul se stinge rapid pe măsură ce curentul trece prin punctul său natural de întrerupere. Circuitul este apoi izolat electric de defecțiune.
Pentru operațiunile de închidere, actuatorul mută contactele înapoi în poziția dorită. Mișcarea controlată ajută la asigurarea performanței de comutare repetabilă.
Această secvență de operare poate fi rezumată după cum urmează:
Combinația acestor tehnologii este deosebit de utilă acolo unde operatorii au nevoie de comutare rapidă și performanță mecanică sigură, fără a se baza pe o structură de operare complexă bazată pe arc.
Mecanismul de acționare are o influență directă asupra fiabilității întreruptorului. Un mecanism cu magnet permanent folosește forța electromagnetică pentru a controla mișcarea mecanismului de comutare și pentru a-și menține poziția de funcționare.
În comparație cu mecanismele care conțin un număr mai mare de elemente de transmisie mecanică, un actuator cu magnet permanent poate avea mai puține componente în mișcare. Acest lucru reduce potențialele puncte de uzură mecanică și ajută la menținerea unui comportament constant de deschidere și închidere.
| Considerare | Mecanism cu magnet permanent | Mecanism mecanic tradițional |
|---|---|---|
| Complexitate mecanică | Structură de operare relativ simplă | Poate conține mai multe piese de transmisie mecanică |
| Mișcarea componentelor | Număr redus de piese mecanice mobile | În general mai multe componente mecanice |
| Cerere de întreținere | Proiectat pentru funcționare cu întreținere redusă | Poate necesita inspecție și reglare periodică |
| Schimbarea consistenței | Acţionare electromagnetică stabilă | Poate depinde mai mult de starea mecanică |
| Comutare frecventă | Potrivit pentru aplicații care necesită operare repetată | Selecția depinde de proiectarea mecanismului și de ciclul de funcționare |
Avantajul practic nu este doar o reducere a numărului de componente. Mecanismul de operare este, de asemenea, un factor important atunci când întrerupătoarele de circuit sunt instalate în locații în care accesul la întreținere este dificil sau în care perioadele de întrerupere neplanificate pot avea un cost operațional semnificativ.
Un întrerupător de circuit cu magnet permanent în aer liber proiectat corespunzător conține mai multe componente electrice, mecanice și izolatoare coordonate. Fiecare componentă contribuie la comutarea în siguranță și la funcționarea sigură.
Deoarece aceste componente lucrează împreună, selecția nu ar trebui să se bazeze niciodată doar pe tensiunea nominală. Trebuie luate în considerare sarcina electrică completă, mediul de instalare, cerințele de control și strategia de protecție a sistemului.
Unul dintre cele mai importante avantaje este sistemul de operare mecanic simplificat. Cu mai puține puncte de uzură mecanică, reglarea mecanică de rutină poate fi redusă. Acest lucru poate fi deosebit de valoros pentru substațiile exterioare, rețelele de distribuție la distanță și instalațiile industriale unde accesul la întreținere este incomod.
Acționarea cu magnet permanent asigură mișcare electromagnetică controlată. Comportamentul consecvent de deschidere și închidere este important atunci când întrerupătorul este acționat în mod repetat de sisteme de protecție, automatizare sau telecomandă.
Întrerupătorul cu vid asigură o întrerupere eficientă a arcului fără a necesita ca camera de întrerupere a circuitului să utilizeze gaze izolatoare convenționale sau medii lichide pentru stingerea arcului. Acest lucru face ca tehnologia de vid să fie potrivită pentru multe aplicații de distribuție de medie tensiune.
Servomotorul este proiectat să funcționeze eficient, ceea ce poate ajuta la reducerea energiei necesare operațiilor de comutare. Consumul exact de energie depinde de configurația și sistemul de control specific, astfel încât specificațiile proiectului trebuie întotdeauna verificate înainte de selecția finală.
Echipamentele de distribuție în aer liber trebuie să facă față expunerii mediului. O carcasă în aer liber proiectată corespunzător ajută la protejarea componentelor interne împotriva umidității, prafului, expunerii la ultraviolete și a condițiilor meteorologice în schimbare.
Pentru aplicațiile care implică comutare repetată, rezistența mecanică este un criteriu important de achiziție. Specificația produsului Anqiang indică o durată de viață mecanică de până la 10.000 de operațiuni pentru configurația aplicabilă a întreruptorului de circuit cu magnet permanent pentru exterior.
Rețelele de energie moderne se bazează din ce în ce mai mult pe control de la distanță, monitorizare și gestionarea automată a defecțiunilor. Un întrerupător cu magnet permanent configurat corespunzător poate sprijini integrarea cu SCADA și sistemele de automatizare a distribuției, permițând operatorilor să construiască rețele electrice mai receptive.
Alegerea unui întrerupător bazat numai pe numele sau clasa de tensiune poate duce la o configurație necorespunzătoare. Cumpărătorii ar trebui să compare specificațiile întreruptorului cu caracteristicile electrice reale ale instalației.
| Parametru | Exemplu de specificație | De ce contează |
|---|---|---|
| Tensiune nominală | 12 kV / 24 kV | Trebuie să se potrivească cu clasa de tensiune nominală a sistemului de distribuție. |
| Frecvența nominală | 50 Hz | Trebuie să corespundă frecvenței sistemului de alimentare. |
| Curent nominal | 630 A / 1250 A | Definește capacitatea de purtare continuă a curentului. |
| Curent de rupere în scurtcircuit | 20 kA / 25 kA | Indică capacitatea de întrerupere a curentului de defect a întreruptorului. |
| Curentul de vârf de rezistență | 50 kA / 63 kA | Important pentru evaluarea stresului electromagnetic de scurtă durată. |
| Tensiunea de rezistență la impulsul fulgerului | 125 kV / 145 kV | Important pentru coordonarea izolației și protecția tranzitorie. |
| Durata de viata mecanica | Până la 10.000 de operații | Util atunci când se așteaptă comutare frecventă. |
Informațiile despre produs furnizate de Anqiang enumeră configurații de tensiune nominală de 12 kV și 24 kV, curenți nominali de 630 A și 1250 A și capacități de întrerupere în scurtcircuit de 20 kA și 25 kA pentru modelele relevante.
Selecția reală ar trebui să se bazeze întotdeauna pe proiectarea completă a sistemului, standardele aplicabile, coordonarea protecției și cerințele specifice proiectului, mai degrabă decât să presupunem că fiecare configurație are evaluări identice.
Combinația dintre construcția în aer liber, întreruperea vidului și funcționarea cu magnet permanent face ca acest echipament să fie potrivit pentru o gamă largă de aplicații de medie tensiune.
Anqiang identifică substații de utilități, rețele de distribuție, electrificare feroviară, minerit, sisteme de alimentare industriale și instalații de energie regenerabilă printre domeniile de aplicare pentru întrerupătorul său de circuit cu magnet permanent în aer liber.
Întrerupătorul corect ar trebui să fie selectat pornind de la sistemul electric și nu de la catalogul de produse. Un proces de selecție practic poate preveni atât subspecificarea, cât și supradimensionarea inutilă.
Această abordare este mai fiabilă decât alegerea unui întrerupător numai după curentul nominal sau prețul de achiziție. Un cost inițial mai mic poate deveni costisitor dacă echipamentul este greu de întreținut, incompatibil cu sistemul de control sau potrivit incorect la nivelul defecțiunii.
Deși întreruptoarele cu magnet permanenți sunt proiectate pentru a reduce întreținerea mecanică, întreținerea redusă nu înseamnă inspecție zero. Un program de operare disciplinat rămâne important pentru echipamentele de medie tensiune.
Pentru echipamentele de exterior, inspecția mediului este deosebit de importantă. Umiditatea, contaminarea, coroziunea și deteriorarea mecanică pot afecta treptat izolarea și fiabilitatea de funcționare chiar și atunci când întrerupătorul în sine are un design robust.
Prin urmare, un program de întreținere preventivă ar trebui să se concentreze pe instalația completă, mai degrabă decât să trateze întrerupătorul ca pe o componentă izolată.

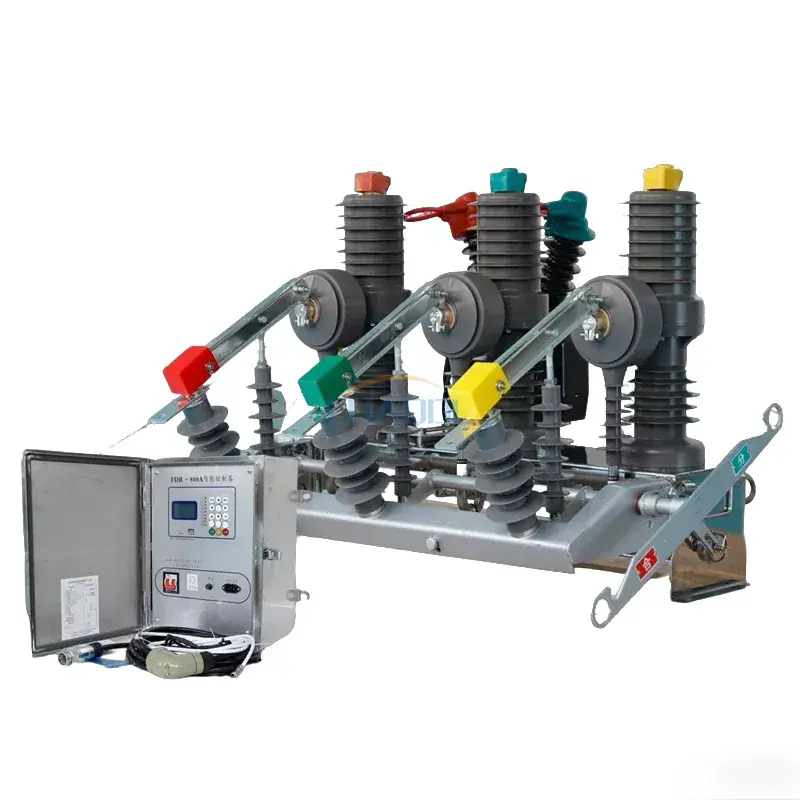

Un întrerupător de circuit cu magnet permanent de exterior este un întrerupător de circuit de medie tensiune care combină un întrerupător în vid cu un mecanism de operare cu magnet permanent. Este proiectat pentru comutare fiabilă și întrerupere a defecțiunilor în sistemele de distribuție exterioară și industriale.
Configurația depinde de producător și de cerințele proiectului. Familia de produse Anqiang ZW32-12G și ZW32-24G este proiectată pentru aplicații de medie tensiune de 12 kV și 24 kV.
Mecanismul poate reduce complexitatea mecanică, poate oferi o mișcare constantă de comutare, poate reduce uzura mecanică și poate sprijini funcționarea cu întreținere redusă. Aceste caracteristici sunt deosebit de valoroase pentru echipamentele supuse comutărilor frecvente.
Da. O unitate configurată corespunzător poate fi integrată cu automatizarea distribuției, SCADA, monitorizare de la distanță și sisteme inteligente de protecție. Configurația exactă de comunicare și control trebuie confirmată pentru fiecare proiect.
Da. Întreruptoarele de circuit cu magnet permanenți de exterior pot fi utilizate în secțiunile de medie tensiune ale sistemelor de distribuție a energiei solare și eoliene, unde caracteristicile de tensiune, curent, întrerupere, izolație și control corespund cerințelor de instalare.
Rezistența mecanică depinde de modelul specific și de condițiile de funcționare. Specificațiile Anqiang aplicabile enumeră o durată de viață mecanică de până la 10.000 de operațiuni.
Pentru o recomandare tehnică precisă, furnizați tensiunea sistemului, curentul nominal, nivelul de scurtcircuit, frecvența, mediul de instalare, sarcina de comutare, tensiunea de control, cerințele de automatizare, aranjamentul de montare și orice standarde de proiect aplicabile. Furnizarea acestor informații din timp poate reduce modificările de specificații ulterioare.
Un întrerupător de circuit cu magnet permanent în aer liber este mai mult decât un dispozitiv de comutare convențional cu un actuator diferit. Combinând întreruperea în vid cu funcționarea cu magnet permanenți, se adresează mai multor cerințe practice ale rețelelor moderne de medie tensiune: comutare fiabilă, complexitate mecanică redusă, cerințe mai mici de întreținere, adaptabilitate la exterior și compatibilitate cu sistemele de distribuție a energiei din ce în ce mai automatizate.
Cel mai important punct pentru cumpărători este să potriviți întrerupătorul la sarcina electrică reală. Tensiunea nominală, curentul continuu, capacitatea de întrerupere a scurtcircuitului, nivelul de izolație, frecvența de comutare, condițiile de mediu, arhitectura de control și cerințele de instalare trebuie evaluate înainte de a se lua o decizie finală.
Anqiang oferă soluții de întrerupător cu magnet permanent pentru exterior pentru aplicații de medie tensiune, cu configurații proiectate în jurul sistemelor de 12 kV și 24 kV și aplicații variind de la rețele de distribuție și substații până la proiecte industriale, feroviare, miniere și de energie regenerabilă.
Căutați un întrerupător de circuit cu magnet permanent de încredere pentru proiectul dumneavoastră de medie tensiune?Împărtășiți tensiunea sistemului, curentul nominal, nivelul de defecțiune, mediul de instalare și cerințele de controlAnqiangpentru a discuta despre o configurație adecvată.Contactaţi-nepentru informații despre produs, asistență tehnică și o soluție potrivită aplicației dvs.
Important:Selectarea și instalarea întreruptoarelor trebuie efectuate de profesioniști în domeniul electricității calificați și în conformitate cu standardele locale aplicabile, cerințele de protecție a sistemului și documentația tehnică a producătorului.
