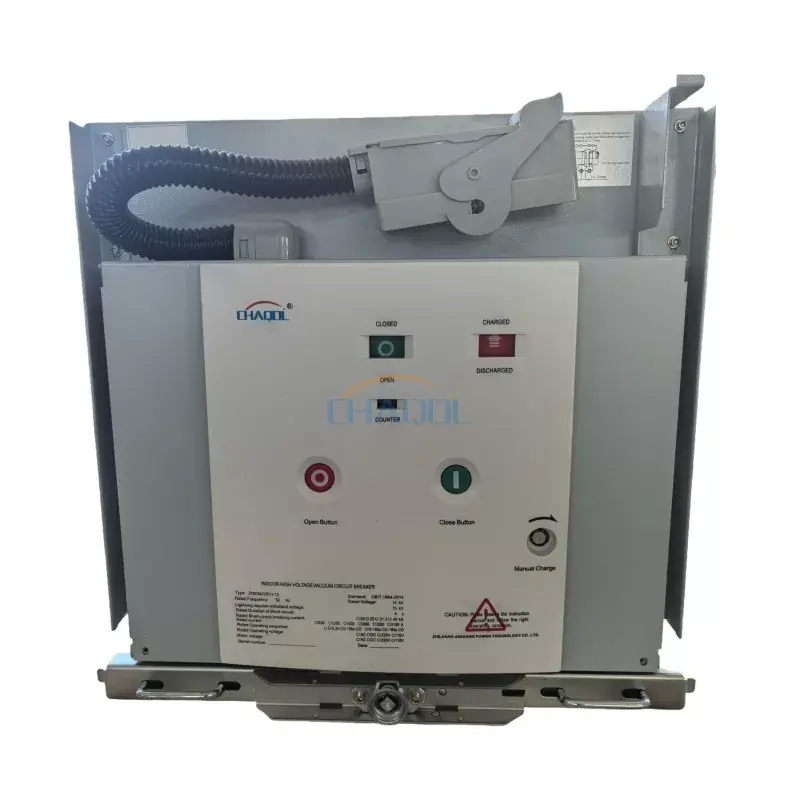

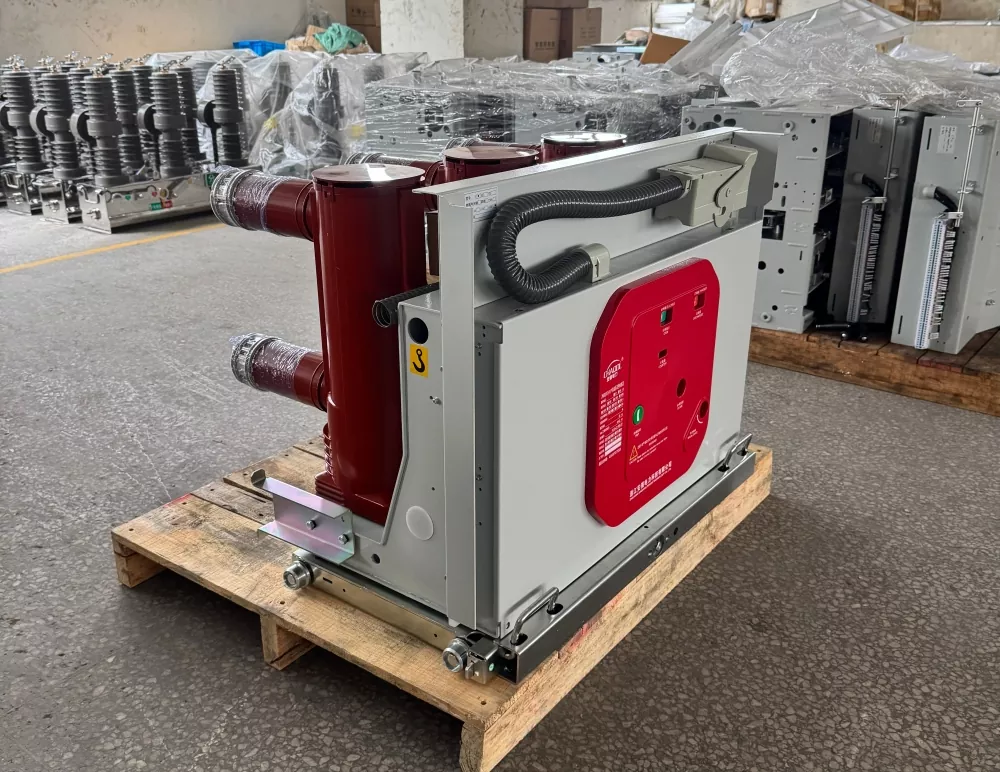

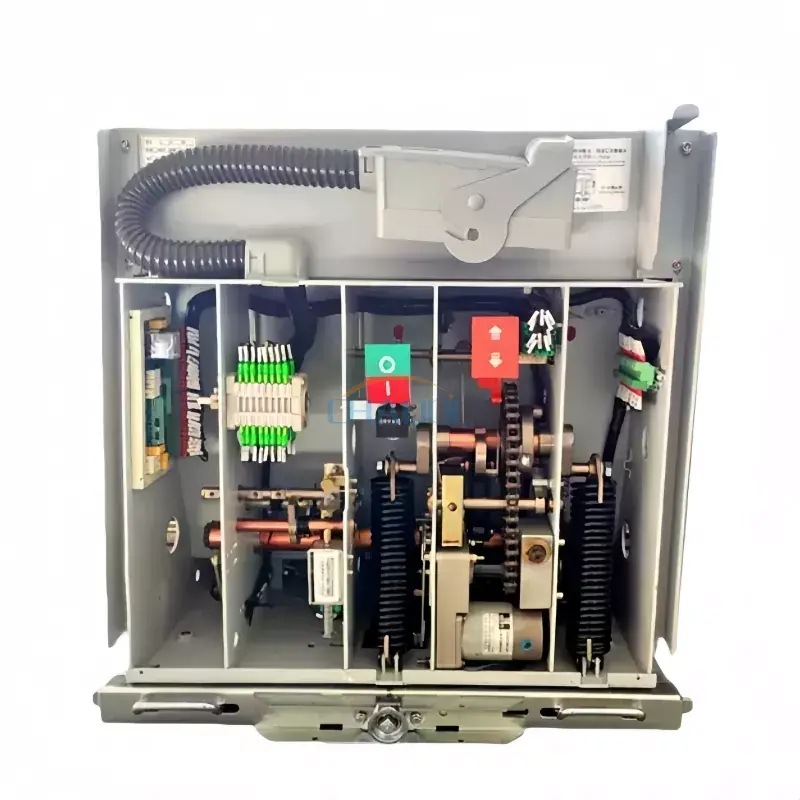

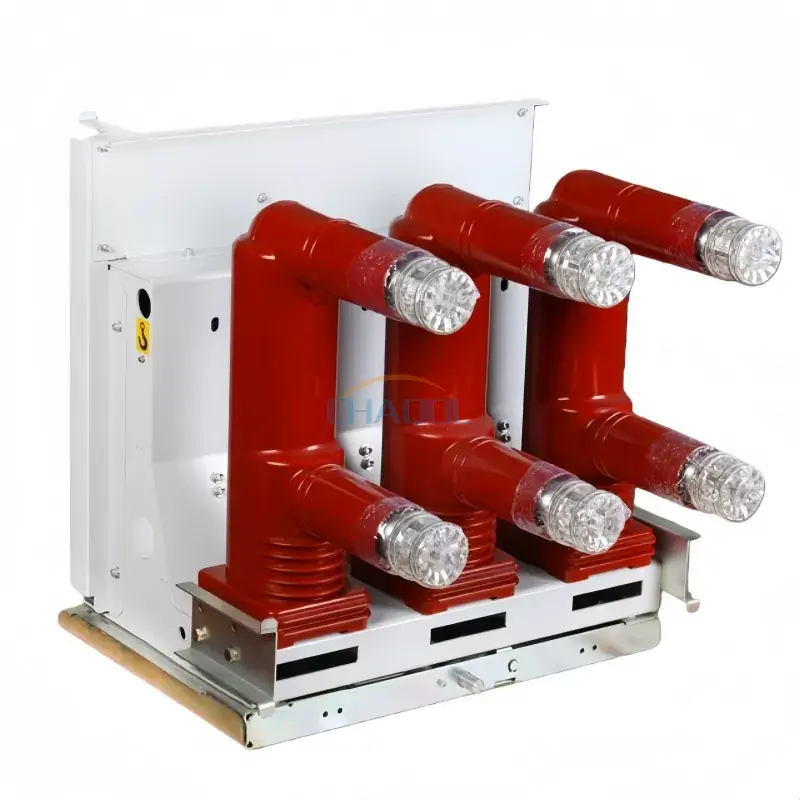

Modelul de produs al întreruptorului de circuit interior debrosabil de 12KV este ZN63(VS1)-12. Produsul are un mecanism de operare integrat și un întrerupător de circuit, iar circuitul principal poate utiliza un ansamblu de poli complet încapsulat pentru a obține miniaturizare, fiabilitate ridicată și funcționare fără întreținere. Poate fi utilizat cu aparate de comutare de medie tensiune, cum ar fi seria KYN28.
|
Tensiune nominală |
12KV/17,5KV |
|
Frecvența nominală |
50 Hz |
|
Tensiune nominală de rezistență la impulsul fulgerului (valoare de vârf) |
75kV |
|
Tensiune nominală de rezistență a frecvenței de alimentare de scurtă durată (1 min) |
42kV |
|
Curent nominal |
630/1250A |
|
Curent nominal de rupere de scurtcircuit |
20/25kA |
|
Curent nominal de deschidere a scurtcircuitului (valoare de vârf) |
50/63kA |
|
Curent și durată nominală de rezistență de scurtă durată |
20/4kA/S |
|
Curent nominal de rupere de scurtcircuit și numărul de operații de întrerupere |
de 30 de ori |
|
Ora de închidere |
35-70 ms |
|
Timp de deschidere (a întreruptorului) |
20-50 ms |
|
Durata de viata mecanica |
de 10.000 de ori |
|
Capacitatea nominală de stocare a energiei și tensiunea de funcționare |
AC220/110V DC220/110V |
|
Viteza medie de inchidere |
0,5-0,8 m/s |
|
Viteza medie de comutare |
0,9-1,2 m/s |
|
Decalaj de contact |
11±1mm |
|
Deplasare excesivă a contactului |
3,5±0,5mm |
|
Ora de respingere a închiderii contactului |
≤ 2m/s |
1. Intervalul de temperatură de funcționare este de la -10℃ la 40℃, iar depozitarea și transportul sunt permise la -30℃;
2. Altitudinea de operare nu trebuie să depășească 1000m. Dacă altitudinea crește, nivelul nominal de izolație ar trebui mărit corespunzător;
3. Nivelul de intensitate seismică aplicabil nu trebuie să depășească magnitudinea 8;
4. Întrerupătorul de circuit de interior retrasabil de 12 kV este potrivit pentru locații fără incendiu, explozie, poluare severă, coroziune chimică și vibrații violente.
