În calitate de furnizor profesionist de echipamente electrice,Puterea AnqiangoferăÎntrerupător de deconectare exterior 12KVpentru rețelele de distribuție de medie tensiune care necesită izolare electrică sigură, acces sigur la întreținere și funcționare fiabilă în exterior. Înțelegerea principiului său de funcționare, a specificațiilor tehnice și a cerințelor aplicației îi ajută pe ingineri și echipele de achiziții să aleagă echipamentul potrivit pentru proiectele lor energetice.
Un întrerupător de deconectare exterior de 12KV este o componentă esențială în sistemele de distribuție a energiei de medie tensiune. Proiectat în primul rând pentru a izola circuitele electrice în condiții de gol, oferă un punct de separare vizibil care ajută personalul de întreținere să identifice o secțiune izolată a rețelei. Modelul GW9-12 oferit de Anqiang Power are o structură cu un singur pol, un mecanism de lamă conductivă și un design cu autoblocare pentru aplicații practice în exterior. Acest articol explică cum funcționează comutatorul, unde este utilizat, ce parametri tehnici contează în timpul achiziției și modul în care instalarea și întreținerea corectă susțin fiabilitatea operațională pe termen lung.
Un întrerupător de deconectare exterior de 12KV este un dispozitiv de izolare de înaltă tensiune utilizat în rețelele electrice exterioare. Scopul său principal este de a stabili un spațiu de izolare atunci când o secțiune de circuit trebuie inspectată, reparată sau întreținută. Dispozitivul este instalat în mod obișnuit în sistemele de distribuție, substații și alte instalații electrice de medie tensiune.

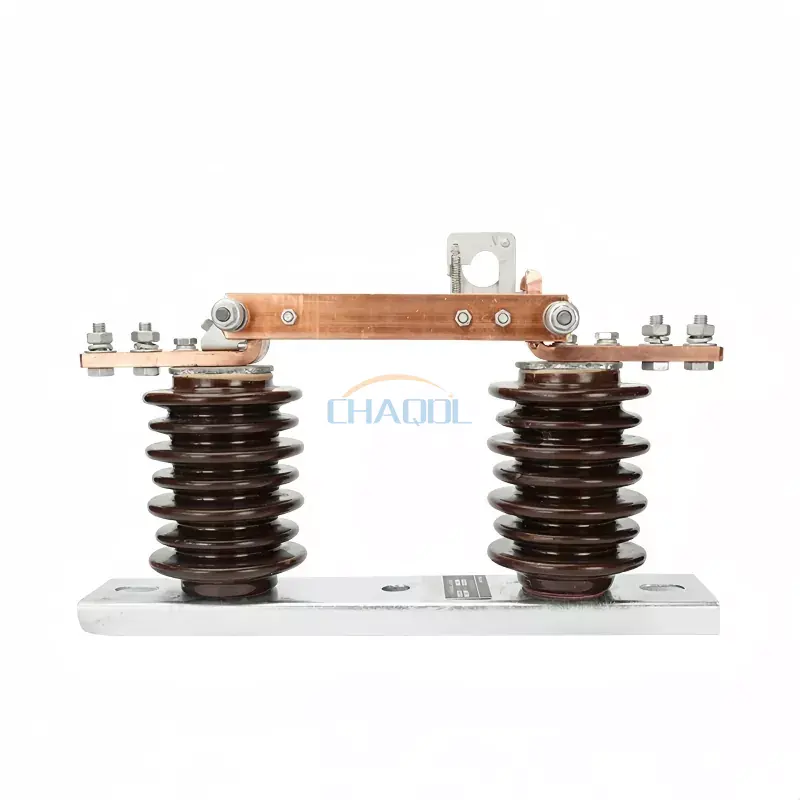

Modelul GW9-12 de la Anqiang Power este proiectat pentru funcționare monofazată în sisteme de linii trifazate. Mecanismul său de operare permite personalului autorizat să deschidă sau să închidă întrerupătorul folosind un cârlig de operare izolat corespunzător, în conformitate cu instrucțiunile de utilizare ale producătorului și procedurile de siguranță electrică aplicabile.
Spre deosebire de un întrerupător, un întrerupător convențional nu este proiectat pentru a întrerupe curentul normal de sarcină sau curentul de scurtcircuit. Prin urmare, trebuie să fie coordonat cu întrerupătoare adecvate și alte echipamente de protecție. Această distincție este critică atunci când se proiectează o secvență de comutare sigură sau se specifică echipamente pentru un nou proiect de distribuție a energiei.
Pentru o înțelegere mai largă a opțiunilor de echipamente, cumpărătorii pot revizui, de asemenea, gama de întrerupătoare de înaltă tensiune de la Anqiang Power.
Principiul de funcționare al unui întrerupător exterior se bazează pe mișcarea fizică a contactelor conductoare. Când întrerupătorul este închis, lama conductivă stabilește conexiunea electrică dorită. Când întrerupătorul este deschis în condiții permise fără sarcină, lama se separă de contactul fix, creând un spațiu de izolare vizibil.
Designul GW9-12 încorporează un cârlig de operare fix și un mecanism de autoblocare. Aceste caracteristici ajută operatorul să controleze acțiunea de comutare și să reducă probabilitatea unei mișcări neintenționate atunci când echipamentul este instalat și întreținut corect.
Operațiunile efective de comutare trebuie să urmeze instrucțiunile de operare a sistemului aprobate. Numai un spațiu vizibil de contact nu înlocuiește verificarea tensiunii, împământarea acolo unde este necesar, sau alte măsuri obligatorii de siguranță electrică.
Echipamentele electrice de exterior trebuie să combine izolarea electrică fiabilă cu stabilitatea mecanică și rezistența mediului. Mai multe considerente de proiectare sunt deosebit de importante atunci când se evaluează un întrerupător de deconectare exterior de 12KV.
GW9-12 folosește o configurație unipolară care acceptă instalarea în fază individuală în sistemele de distribuție trifazate. Acest aranjament poate fi potrivit pentru configurațiile rețelei de distribuție în care proiectarea instalării necesită dispozitive separate de izolare montate în fază.
Aranjamentul de contact deschis oferă o indicație vizibilă a separării dintre componentele conductoare. Acest lucru ajută personalul să identifice poziția izolată în timpul procedurilor de întreținere autorizate, deși verificarea formală și controalele de siguranță rămân necesare.
Un mecanism de autoblocare ajută la menținerea poziției mecanice dorite și reduce riscul de funcționare accidentală. Eficacitatea acestuia depinde de reglarea corectă, instalarea și inspecția de rutină.
Componentele izolatoare trebuie să reziste la solicitările electrice asociate cu tensiunea nominală a sistemului și cu condițiile de mediu de la locul de instalare. Poluarea, umiditatea, schimbările de temperatură și considerațiile legate de supratensiune legate de fulgere ar trebui incluse toate în selecția echipamentului.
Un cârlig de operare izolat poate oferi o metodă de operare simplă pentru instalații adecvate. Aranjamentul real de funcționare, degajările necesare și procedurile permise trebuie să fie confirmate în raport cu documentația echipamentului și standardele de siguranță electrică aplicabile.
Un întrerupător de deconectare de exterior de 12KV este utilizat ori de câte ori un circuit de medie tensiune evaluat corespunzător necesită un punct de izolare. Adecvarea acestuia depinde de proiectarea sistemului electric, de mediul de instalare, de procedurile de operare și de cerințele aplicabile ale utilității.
Pe rețelele aeriene de distribuție, întrerupătoarele de deconectare pot izola secțiunile de linie selectate pentru inspecție, întreținere sau înlocuire planificată a echipamentului. Amplasarea corectă poate ajuta echipele de întreținere să lucreze pe secțiunile desemnate fără a afecta în mod inutil întreaga rețea.
Substațiile folosesc întrerupătoare pentru a stabili puncte de izolare în jurul circuitelor și echipamentelor selectate. Inginerii trebuie să coordoneze dispozitivul cu întreruptoare, bare colectoare, transformatoare, întrerupătoare de împământare, acolo unde este cazul, și secvența de funcționare a stației.
Fabricile, unitățile de procesare și alte locații industriale pot folosi rețele de distribuție de medie tensiune pentru a furniza transformatoare și echipamente electrice din aval. Un întrerupător selectat corect poate sprijini întreținerea planificată prin furnizarea unui punct de izolare adecvat.
Utilitățile de energie electrică necesită echipamente care se potrivesc procedurilor de comutare și practicilor de întreținere stabilite. Selecția ar trebui să țină cont de specificațiile tehnice ale utilității, condițiile de mediu, cerințele de inspecție și standardele de echipamente aprobate.
Pentru proiectele care necesită atât funcții de întrerupere, cât și de protecție, inginerii ar trebui să evalueze întrerupătorul corespunzător sau întrerupătorul de sarcină, în loc să presupună că un întrerupător poate îndeplini orice sarcină de comutare.
Specificațiile tehnice determină dacă un comutator de deconectare este potrivit pentru rețeaua dorită. Informațiile despre produs pentru seria GW9-12 de la Anqiang Power îl identifică ca un întrerupător de deconectare exterior de clasă 12KV. Programul de evaluare detaliat ar trebui să fie confirmat în raport cu documentația tehnică curentă a producătorului înainte de plasarea unei comenzi.
| Parametru | Ce ar trebui să verifice cumpărătorii | De ce contează |
|---|---|---|
| Model | GW9-12 sau modelul de proiect specificat | Confirmă configurația dorită a echipamentului. |
| Tensiune nominală | Compatibilitate cu tensiunea sistemului și clasa de echipamente | Ajută la asigurarea izolației electrice adecvate și a adecvării aplicației. |
| Curent nominal | Evaluarea curentului continuu cerut de proiect | Determină adecvarea pentru condițiile normale de funcționare prevăzute. |
| Tensiune de rezistență la frecvență de putere | Clasament de izolație declarat de producător | Indică performanța de izolație specificată în condiții de testare a frecvenței de putere. |
| Tensiunea de rezistență la impulsul fulgerului | Nivelul de izolare specificat la impuls | Sprijină evaluarea coordonării izolației și a cerințelor de supratensiune tranzitorie. |
| Curent de scurtă durată | Mărimea și durata curentului specificate | Ajută la evaluarea capacității dispozitivului de a rezista la efectele curentului de defect în timp ce este închis. |
| Rezistenta mecanica | Numărul declarat de cicluri de operare | Oferă o referință pentru durabilitatea mecanică în condiții de testare specificate. |
| Mecanism de operare | Operare manuală cu cârlig sau alt aranjament aprobat | Determină cerințele de funcționare și compatibilitatea cu procedurile de șantier. |
| Adecvarea mediului | Altitudine, poluare, temperatură, vânt și condiții de instalare | Ajută la confirmarea faptului că echipamentul este adecvat pentru amplasamentul actual. |
Important:Tabelul de mai sus este o listă de verificare a achizițiilor, nu un substitut pentru o fișă de evaluare a produsului verificată. Cumpărătorii ar trebui să solicite opțiunile exacte de curent nominal, nivelurile de izolație, cotele de rezistență pe termen scurt, dimensiunile și standardele aplicabile pentru configurația specifică care este cotată.
Alegerea corectă a întrerupătorului de deconectare exterior de 12KV necesită mai mult decât potrivirea unei desemnări de tensiune. Inginerii și echipele de achiziții ar trebui să evalueze cerințele electrice și mecanice complete înainte de a finaliza o specificație.
Verificați tensiunea nominală a rețelei, tensiunea maximă a sistemului, curentul continuu necesar și cerințele de coordonare a izolației. Aceste valori ar trebui să fie în concordanță cu diagrama uniliniară și specificațiile tehnice ale proiectului.
Determinați curentul de scurtcircuit potențial și capacitatea necesară de rezistență pe timp scurt. Este posibil ca un întrerupător să fie necesar să rămână închis în timp ce curentul de defect este eliminat de echipamentul de protecție, astfel încât valorile nominale de rezistență ale acestuia trebuie să fie adecvate pentru instalare.
Luați în considerare altitudinea, temperatura ambiantă, umiditatea, contaminanții din aer, expunerea la sare de coastă și sarcinile mecanice. Instalațiile în aer liber pot necesita izolație specifică, protecție împotriva coroziunii sau aranjamente de montare pentru a îndeplini condițiile amplasamentului.
Stabiliți dacă proiectul necesită un comutator acţionat manual, un aranjament alternativ de operare sau un întrerupător de împământare ca parte a ansamblului. Cerințele de împământare ar trebui să fie abordate în proiectarea generală a sistemului, mai degrabă decât să se presupună a fi incluse în fiecare configurație standard.
Solicitați fișa tehnică a produsului, desene dimensionale, instrucțiuni de instalare, documentație de rutină și test de tip, acolo unde este cazul, și detalii ale standardelor relevante. Confirmați că configurația furnizată îndeplinește cerințele utilității locale sau ale autorității de proiect.
Achizițiile de încredere implică, de asemenea, verificarea coerenței producției, comunicarea tehnică, disponibilitatea pieselor de schimb și asistența post-vânzare. Anqiang Power oferă o gamă de întrerupătoare de deconectare și oferă îndrumări de selecție a produselor pentru diferite aplicații electrice. Cumpărătorii pot discuta despre cerințele proiectului prin gama de produse întrerupătoare.
Instalarea corectă și inspecția de rutină ajută la păstrarea fiabilității în funcționare a întrerupătoarelor de deconectare exterioare. Intervalele de întreținere trebuie să respecte instrucțiunile producătorului, condițiile de amplasare, frecvența de operare și cerințele operatorului responsabil de utilitate sau instalație.
Toate lucrările de instalare și întreținere trebuie efectuate de personal calificat conform unei proceduri de siguranță aprobate. Circuitul trebuie plasat într-o stare de siguranță verificată, cu măsuri de izolare, testare a tensiunii, împământare și blocare aplicate după cum este necesar. Nu utilizați niciodată un întrerupător convențional pentru a întrerupe curentul de sarcină decât dacă echipamentul este proiectat și evaluat special pentru această sarcină.
Funcția sa principală este de a izola un circuit de medie tensiune adecvat în condiții de gol și de a oferi un spațiu vizibil de contact. Acest lucru sprijină întreținerea și inspecția atunci când este utilizat cu procedurile adecvate de comutare, verificare și împământare.
Un întrerupător convențional nu este proiectat pentru a întrerupe curentul normal de sarcină sau curentul de scurtcircuit. Un întrerupător de circuit clasificat corect sau un alt dispozitiv de comutare adecvat trebuie să îndeplinească sarcina de întrerupere necesară înainte de a acţiona întrerupătorul.
GW9-12 de la Anqiang Power este un întrerupător de deconectare de înaltă tensiune, unipolar, pentru exterior, destinat aplicațiilor de distribuție adecvate de clasa 12KV. Poate fi utilizat pentru funcționarea în fază individuală în sistemele de linii trifazate, sub rezerva proiectului de instalare aprobat.
Parametrii cheie includ tensiunea nominală, curentul nominal, tensiunea de rezistență la frecvența de putere, tensiunea de rezistență la impulsul fulgerului, curentul de rezistență de scurtă durată, rezistența mecanică, mecanismul de funcționare și adecvarea mediului. Valorile exacte trebuie verificate în fișa de date pentru modelul selectat.
Frecvența de inspecție depinde de instrucțiunile de întreținere ale producătorului, de mediul amplasamentului, de frecvența de comutare și de cerințele de utilitate. Verificările regulate ar trebui să acopere izolația, contactele conductoare, legăturile mecanice, hardware-ul de montare și dovezile de supraîncălzire sau coroziune.
Furnizați tensiunea sistemului, curentul nominal necesar, mediul de instalare, cerințele de izolație, cerințele de rezistență la scurtcircuit, metoda de operare, configurația de împământare, standardele aplicabile și cantitatea de proiect. Desenele sau specificațiile echipamentului pot ajuta furnizorul să recomande o configurație adecvată.
Un întrerupător de deconectare exterior de 12KV este o componentă importantă de izolare în rețelele de distribuție de medie tensiune. Valoarea sa constă în furnizarea unui punct de izolare adecvat pentru întreținere, sprijinirea procedurilor clare de comutare și integrarea cu sistemul mai larg de protecție și împământare. Selectarea modelului potrivit necesită o revizuire atentă a evaluărilor electrice, a performanței izolației, a designului mecanic, a condițiilor amplasamentului și a standardelor aplicabile. Instalarea corectă, operarea calificată și inspecția regulată sunt la fel de importante pentru servicii de încredere.
Dacă achiziționați un întrerupător de deconectare în aer liber de 12KV pentru o utilitate, o substație sau un proiect de distribuție industrială, Anqiang Power vă poate ajuta să revizuiți cerințele aplicației dvs. și să identificați o configurație adecvată a produsului. Împărtășiți specificațiile tehnice, condițiile de operare și cerințele de cantitate cu echipa noastră.Contactaţi-neastăzi pentru a discuta despre selecția produsului, pentru a solicita documentație tehnică detaliată și pentru a obține o ofertă adaptată proiectului dumneavoastră.
