Distribuția fiabilă de medie tensiune depinde de comutarea sigură, gestionarea eficientă a alimentatorului și echipamentul exterior de încredere.Puterea Anqiangfurnizează24kV întrerupător de întrerupere SF6 montat pe stâlp, conceput pentru rețelele aeriene de distribuție a energiei care necesită comutare fiabilă a sarcinii, funcționare flexibilă și integrare practică cu sistemele de automatizare a distribuției. Înțelegerea principiului său de funcționare, a specificațiilor tehnice și a cerințelor de instalare ajută utilitățile, operatorii industriali și antreprenorii electrici să ia decizii informate de cumpărare.

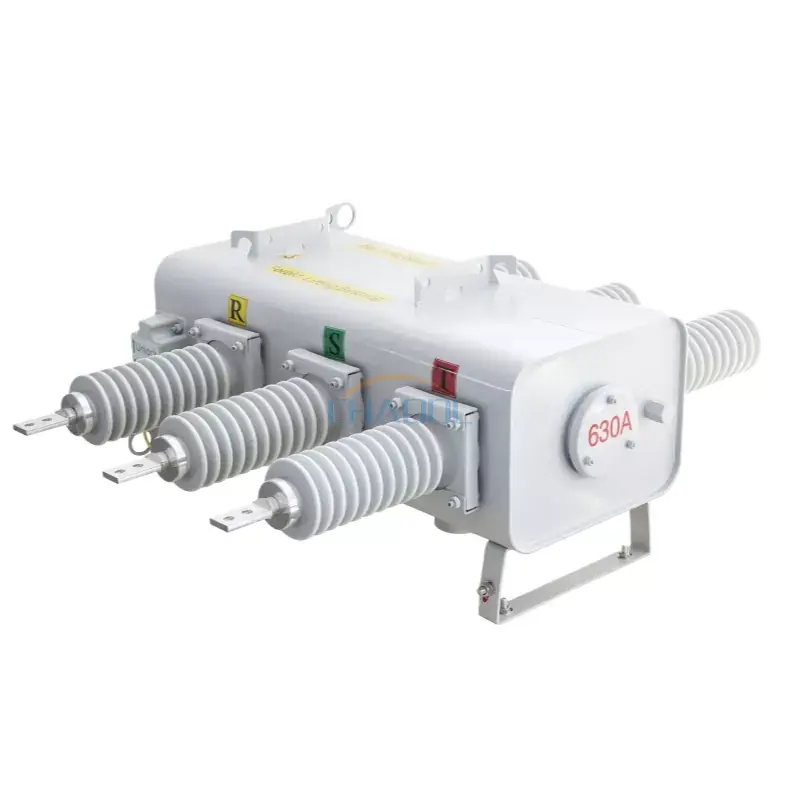

Un întrerupător de întrerupere a sarcinii SF6 montat pe stâlp de 24 kV este un dispozitiv de comutare de medie tensiune în aer liber care utilizează gaz cu hexafluorură de sulf (SF6) pentru izolație și stingerea arcului electric. Instalat pe un stâlp de utilitate, ajută operatorii să controleze curentul de sarcină, să împartă alimentatoarele aeriene în secțiuni gestionabile și să sprijine operațiunile de comutare planificate. Seria Anqiang Power FLW34-24 este listată cu un curent nominal de 630 A, opțiuni de tensiune de 11 kV, 24 kV și 33 kV și opțiuni de operare manuală, electrică și de la distanță. Acest ghid explică principiul său de funcționare, principalii parametri tehnici, aplicațiile, criteriile de selecție și considerațiile de întreținere pentru proiectele de rețea de distribuție.
Un întrerupător de întrerupere a sarcinii SF6 montat pe stâlp de 24 kV este un dispozitiv de comutare în aer liber utilizat în rețelele de distribuție aeriene de medie tensiune. Scopul său principal este de a produce și întrerupe curenții de sarcină specificați în condițiile nominale de funcționare. Permițând comutarea controlată în punctele selectate de-a lungul unui alimentator, ajută utilitățile să gestioneze distribuția de energie și să izoleze secțiunile în scopuri operaționale.
Termenul descrie trei caracteristici importante:
Produsul Anqiang Power FLW34-24 este listat pentru opțiunile de tensiune nominală de 11kV, 24kV și 33kV, cu un curent nominal de 630A. Configurația corespunzătoare trebuie selectată în funcție de cerințele electrice ale rețelei și de evaluările de produs confirmate de producător.
Spre deosebire de un simplu deconectator, un comutator de întrerupere a sarcinii este proiectat pentru a întrerupe curentul de sarcină specificat. Cu toate acestea, nu ar trebui tratat automat ca un întrerupător de circuit capabil să întrerupă orice curent de scurtcircuit. Protecția necesară împotriva defecțiunilor trebuie asigurată printr-un sistem de protecție coordonat și echipamente adecvate.
Principiul de funcționare combină mișcarea mecanică de contact cu izolarea electrică și proprietățile de stingere a arcului electric ale gazului SF6. Când contactele se separă în timp ce transportă curent, se poate forma un arc electric între ele. Camera de comutare este proiectată pentru a controla și stinge acest arc în condițiile de funcționare specificate ale dispozitivului.
Când comutatorul este închis, contactele sale conductoare asigură calea de curent dorită. Electricitatea circulă prin circuitul de distribuție aeriană către transformatoarele din aval, instalațiile industriale, clădirile comerciale sau alte sarcini conectate.
Când este necesară o operațiune de comutare autorizată, mecanismul de comandă mută contactele. Sistemul de întrerupere pe bază de SF6 ajută la stingerea arcului generat în timpul separării contactelor, cu condiția ca condițiile de curent și de comutare să rămână în limita capacității nominale a echipamentului.
Operatorii pot folosi comutatoare localizate strategic pentru a împărți un alimentator de distribuție în secțiuni. Acest aranjament sprijină întreținerea planificată, transferul de sarcină și izolarea secțiunilor de rețea desemnate. Izolarea efectivă a erorilor depinde de schema de protecție, de detectare a defecțiunilor, de secvența de comutare și de coordonarea cu dispozitivele din amonte și din aval.
În funcție de configurația selectată, comutatorul poate suporta operare manuală, electrică sau de la distanță. Atunci când sunt incluse controlere și interfețe de comunicare compatibile, acesta poate face, de asemenea, parte dintr-un sistem de automatizare a distribuției.
Pentru opțiuni suplimentare de echipamente, cumpărătorii pot explora gama de produse întrerupătoare de sarcină de medie tensiune a Anqiang Power și pot compara diferite aranjamente de comutare înainte de a finaliza specificația proiectului.
Parametrii tehnici determină dacă un comutator este potrivit pentru o anumită rețea. Următorul tabel rezumă specificațiile cheie publicate pentru produsul Anqiang Power FLW34-24/630-20. Valorile trebuie verificate în raport cu fișa de date curentă și configurația aprobată înainte de achiziție.
| Parametru | Caietul de sarcini publicat | Considerarea selecției |
|---|---|---|
| Model de produs | FLW34-24 / FLW34-24/630-20 | Confirmați denumirea exactă a modelului pe cotație și fișa de date. |
| Opțiuni de tensiune nominală | 11kV, 24kV, 33kV | Potriviți versiunea selectată la tensiunea rețelei și cerințele de izolație. |
| Curent nominal | 630A | Verificați curentul de sarcină continuă și condițiile de funcționare așteptate. |
| Frecvența nominală | 50/60Hz indicat pe pagina produsului | Confirmați frecvența aplicabilă pentru configurația comandată. |
| Curentul de vârf de rezistență | 50kA | Verificați baza testului, durata și coordonarea cu nivelurile de defecțiuni ale sistemului. |
| Curent nominal de rezistență de scurtă durată | 20/4kA/s așa cum este listat | Solicitați clarificarea notării și a duratei aplicabile acesteia. |
| Curentul nominal de încărcare și întrerupere a cablului | 25A | Confirmați adecvarea pentru sarcina specifică de comutare a cablului. |
| Curent nominal de încărcare și de rupere a liniei | 16A | Verificați aplicația de comutare a liniilor aeriene intenționate. |
| Funcționare mecanică | 6.000 de operațiuni listate | Verificați condițiile de testare și programul de întreținere. |
| Rata relativă de scurgere a gazului | Nu mai mult de 1% pe an, așa cum este menționat | Confirmați standardul aplicabil și metoda de măsurare. |
| Protecția carcasei și controlerului | Listat IP44 | Evaluați expunerea, amplasarea dulapului și nevoile suplimentare de protecție a mediului. |
Notă importantă pentru specificații:Lista de parametri publicată conține intrări abreviate sau potențial ambigue, inclusiv notația de frecvență și notația curentă de scurtă durată. Aceste valori nu trebuie interpretate ca rezultate verificate de testare fără confirmarea Anqiang Power. În special, un nivel de rezistență maxim nu este același cu o capacitate nominală de întrerupere la scurtcircuit.
Pentru documentația de proiect, solicitați, de asemenea, rapoartele de testare de tip aplicabile, nivelurile de izolație, detaliile mecanismului de operare, tensiunea de control, aranjarea terminalelor și desenele de instalare. Aceste documente îi ajută pe ingineri să evalueze întregul ansamblu de comutare, mai degrabă decât să se bazeze pe o singură evaluare a titlului.
Atunci când este proiectat și întreținut corect, un întrerupător de întrerupere a sarcinii SF6 oferă mai multe avantaje practice pentru sistemele de distribuție aeriană.
Construcția montată pe stâlp plasează echipamentele de comutare direct pe structura de distribuție. Acest lucru poate reduce nevoia de spațiu suplimentar la nivelul solului și poate sprijini dispozițiile alimentatorului în cazul în care o cameră electrică interioară dedicată nu este practică.
SF6 are proprietăți dielectrice puternice și este utilizat pe scară largă în echipamentele electrice de înaltă tensiune. Într-o cameră de comutare proiectată corespunzător, suportă performanța de izolație și de stingere a arcului. Capacitatea reală de comutare depinde de designul contactului, starea gazului, mecanismul de operare și sarcina nominală.
Opțiunile manuale, motorizate și de telecomandă pot satisface diferite cerințe operaționale. Comutarea de la distanță poate reduce nevoia de vizite pe teren în timpul reconfigurarii de rutină a rețelei, cu condiția ca sistemul de control și infrastructura de comunicații să fie implementate corespunzător.
Atunci când este integrat cu controlere și sisteme de supraveghere compatibile, un comutator montat pe stâlp poate contribui la gestionarea automată a alimentatorului. Inginerii ar trebui să confirme protocoalele de comunicație, cerințele de alimentare auxiliară, logica de control și aranjamentele de interblocare înainte de a comanda.
O cameră de comutare etanșă poate limita expunerea componentelor interne la contaminarea externă. Cu toate acestea, cerințele mai mici de întreținere de rutină nu înseamnă funcționare fără întreținere. Legăturile mecanice, circuitele de control, componentele de izolație și parametrii legați de gaz necesită încă inspecție conform instrucțiunilor producătorului.
O altă considerație este responsabilitatea de mediu. SF6 este un gaz cu efect de seră puternic, astfel încât proprietarii de echipamente ar trebui să implementeze prevenirea scurgerilor, recuperarea gazelor și manipularea conformă la sfârșitul vieții. În funcție de reglementările locale și de obiectivele de sustenabilitate ale proiectului, tehnologiile alternative de izolație pot justifica, de asemenea, evaluarea.
Un întrerupător de întrerupere a sarcinii SF6 montat pe stâlp de 24 kV este potrivit pentru aplicațiile de distribuție în aer liber atunci când valorile electrice și specificațiile de mediu se potrivesc cu instalarea.
Adecvarea aplicației depinde de mai mult decât tensiunea nominală. Trebuie evaluate nivelurile de scurtcircuit, sarcinile de comutare, temperatura ambiantă, altitudinea, severitatea poluării, încărcarea vântului, puterea de montare și funcțiile de control necesare.
Echipele de achiziții ar trebui să evalueze întregul mediu de operare în loc să aleagă un dispozitiv bazat numai pe tensiune și curent. O revizuire structurată poate reduce lacunele în specificații și poate evita modificări costisitoare în timpul instalării.
Cumpărătorii care compară echipamentele de comutare ar trebui să înțeleagă, de asemenea, distincția dintre un comutator de sarcină și un întrerupător. Un comutator de sarcină se ocupă de sarcinile normale de comutare specificate, în timp ce un întrerupător de circuit nominal corespunzător este proiectat pentru a întrerupe curenții de defect în limita capacității sale de întrerupere declarate. Designul de protecție a sistemului determină ce dispozitive sunt necesare și modul în care funcționează împreună.
Instalarea corectă este esențială pentru funcționarea în siguranță a echipamentelor de medie tensiune exterioare. Instalarea și punerea în funcțiune trebuie efectuate de personal electric calificat conform procedurilor aprobate, cu circuitul izolat și cu toate controalele de siguranță relevante.
Intervalele de întreținere trebuie să respecte instrucțiunile producătorului, reglementările electrice aplicabile și mediul real de operare. Poate fi necesar să crească frecvența inspecțiilor acolo unde echipamentul se confruntă cu vreme severă, contaminare puternică, comutare frecventă sau condiții de funcționare anormale.
Manipularea SF6 trebuie efectuată de personal instruit, folosind echipamente și proceduri adecvate. Nu evacuați niciodată gazul în mod intenționat ca metodă de întreținere de rutină. Respectați cerințele de mediu aplicabile pentru detectarea scurgerilor, recuperare, depozitare și eliminare.
Funcția sa principală este de a produce și întrerupe curenții de sarcină specificati într-o rețea de distribuție de medie tensiune exterioară. De asemenea, acceptă secționarea alimentatorului și operațiunile de comutare controlate. Protecția împotriva defecțiunilor trebuie asigurată printr-un sistem de protecție coordonat corespunzător.
Informațiile despre produs publicate indică un curent nominal de 630A. Cumpărătorii trebuie să confirme configurația exactă comandată și evaluările tehnice aplicabile înainte de cumpărare.
Da, operarea de la distanță este acceptată ca opțiune de configurare a produsului. Controlerul necesar, sursa de alimentare auxiliară, interfețele de comunicație și compatibilitatea automatizării trebuie confirmate pentru proiect.
Nu. Un întrerupător de întrerupere a sarcinii este proiectat pentru a întrerupe curenții de sarcină specificați, în timp ce un întrerupător de circuit este proiectat pentru a întrerupe curenții de defect în limita capacității nominale de întrerupere. Aranjarea corectă a echipamentului depinde de studiul de protecție a rețelei și de standardele aplicabile.
Puterea Anqiang listează opțiunile de tensiune nominală de 11kV, 24kV și 33kV. Configurația disponibilă, cerințele de izolație și detaliile dimensionale trebuie verificate cu producătorul.
Da. Deși camera de gaz etanșă poate reduce expunerea la contaminarea externă, inspecțiile periodice rămân necesare. Întreținerea ar trebui să acopere mecanismul de operare, componentele izolației, sistemul de control și starea gazului, așa cum este specificat de producător.
Furnizați tensiunea sistemului, curentul nominal, frecvența, mediul de instalare, modul de operare necesar, tensiunea de control, cantitatea, standardele aplicabile și locația proiectului. Diagramele cu o singură linie, cerințele de montare și orice condiții speciale de mediu pot ajuta furnizorul să confirme configurația corespunzătoare.
Un întrerupător de întrerupere a sarcinii SF6 montat pe stâlp de 24 kV poate juca un rol important în distribuția modernă de medie tensiune, permițând comutarea controlată a sarcinii, sprijinind secționalizarea alimentatorului și oferind opțiuni pentru operare locală sau de la distanță. Eficacitatea acestuia depinde de selecția electrică corectă, protecția coordonată împotriva defecțiunilor, instalarea adecvată și întreținerea responsabilă pe termen lung.
Puterea Anqiang oferă seria FLW34-24 pentru proiecte de distribuție care necesită echipamente de comutare montate pe stâlp, cu specificații publicate pentru curent nominal de 630 A și opțiuni multiple de tensiune. Înainte de a plasa o comandă, confirmați fișa tehnică, configurația de funcționare, compatibilitatea cu mediul și documentația de testare relevantă. Dacă plănuiți o actualizare a unei utilități, un proiect de distribuție industrială sau o instalare de automatizare a distribuției, examinați detaliile produsului șicontactaţi-nepentru a discuta cerințele dvs. de tensiune, specificațiile tehnice și nevoile de personalizare cu echipa Anqiang Power.
