Întrerupător de deconectare exterior de 40,5 KV

Model:GW5-40.5

Întrerupătorul de deconectare exterioară de 40,5 KV dezvoltat independent de Anqiang Power este un tip cu două coloane, întrerupere orizontală, cu deschidere centrală și poate fi echipat cu întrerupătoare de împământare pe una sau ambele părți. Este un dispozitiv de înaltă tensiune pentru exterior, potrivit pentru aplicații AC 50Hz, cu niveluri de tensiune nominală de 40,5KV, 72,5KV și 126KV. Îl putem personaliza în funcție de desene sau cerințele clienților.

Trimite o anchetă

Descriere produs

Seria GW5Întrerupător de deconectare exterior de 40,5 KVeste proiectat pentru rețelele de transport și distribuție de medie și înaltă tensiune care funcționează în condiții AC 50Hz. Este utilizat pe scară largă în stații și centrale electrice pentru a izola în siguranță circuitele sub tensiune fără curent de sarcină. Structura adoptă un mecanism de deschidere orizontal de tip V cu două coloane, asigurând un spațiu electric stabil și o fiabilitate mecanică puternică în medii dure exterioare.

În comparație cu întrerupătoarele de izolare tradiționale, aceastaÎntrerupător de deconectare exterior de 40,5 KVoferă rezistență îmbunătățită la vânt, performanță îmbunătățită împotriva poluării și un sistem de contact mai stabil, făcându-l potrivit pentru funcționarea pe termen lung în regiunile de coastă, deșertice și cu umiditate ridicată.

Caracteristici cheie de design

Structură de deschidere orizontală în formă de V cu două coloane pentru o stabilitate îmbunătățită
Design de stâlp modular cu izolatori din porțelan sau compozit de înaltă rezistență
Suporta modurile de operare manuala si motorizata
Configurații opționale de împământare: fără împământare, cu o singură împământare, cu împământare dublă
Sistem mecanic de interblocare între lama principală și lama de împământare pentru siguranță
Rezistență sporită la coroziune pentru servicii în aer liber pe termen lung

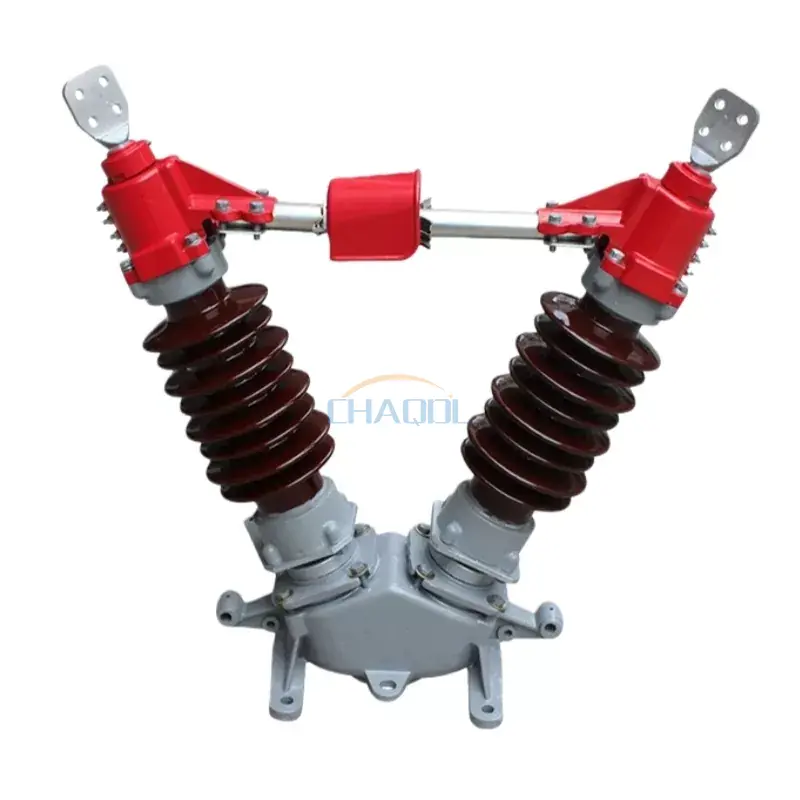

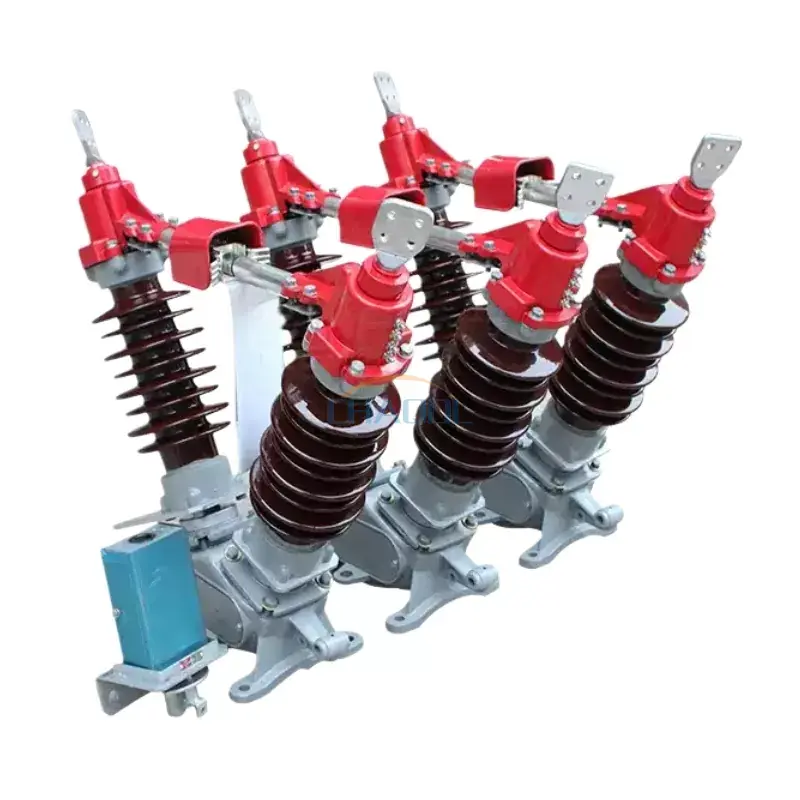

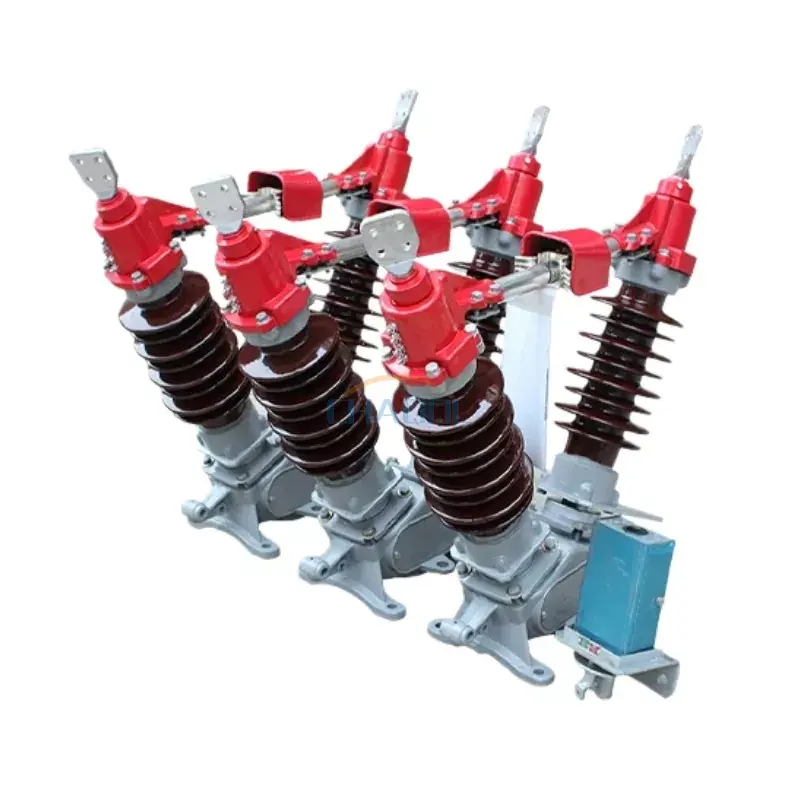

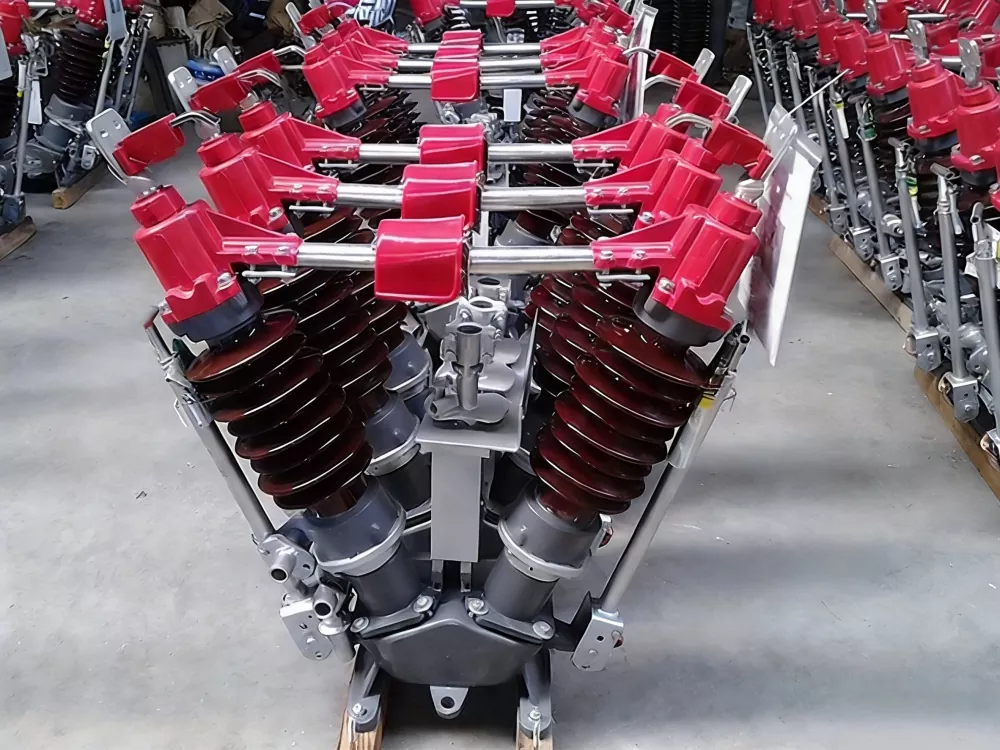

Fotografii reale ale produsului

40.5KV Outdoor Disconnecting Switch

Parametrii tehnici

Numele proiectului			Valoarea parametrului
Tensiune nominală			40,5KV	72,5 KV			126KV
Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare de 1 minut		95/115 KV	140/160 KV			230/245KV
	Tensiunea de rezistență la impulsul fulgerului		185/215 KV	325/375 KV			550/630 KV
Frecvența nominală			50 Hz
Curent nominal			630/1250A	1600A			2000A
Durata nominală a scurtcircuitului			4/2s
Sarcina mecanică nominală terminală	Sarcina longitudinală orizontală		750N	1000N
	Sarcina laterala orizontala		500N	750N
	Forța verticală		750N	1000N
Distanța de scurgere			1013/1256mm	1813/2248mm
Durata de viata mecanica			de 2000 de ori
Mecanism actionat manual			CS17, CS17G
Mecanism de acţionare acţionat de motor		Model	CJ5/CJ6
		Tensiunea motorului	AC220/380, DC220
		Tensiunea circuitului de control	AC220, DC220
		Timp de deschidere (a întreruptorului)	6±1s
Greutatea produsului		Neîmpământat	360 kg		500 kg	800 kg
		O singură împământare	390 kg		560 kg	900 kg
		Împământare dublă	430 kg		620 kg	1000 kg

Diagrama dimensiunilor produsului

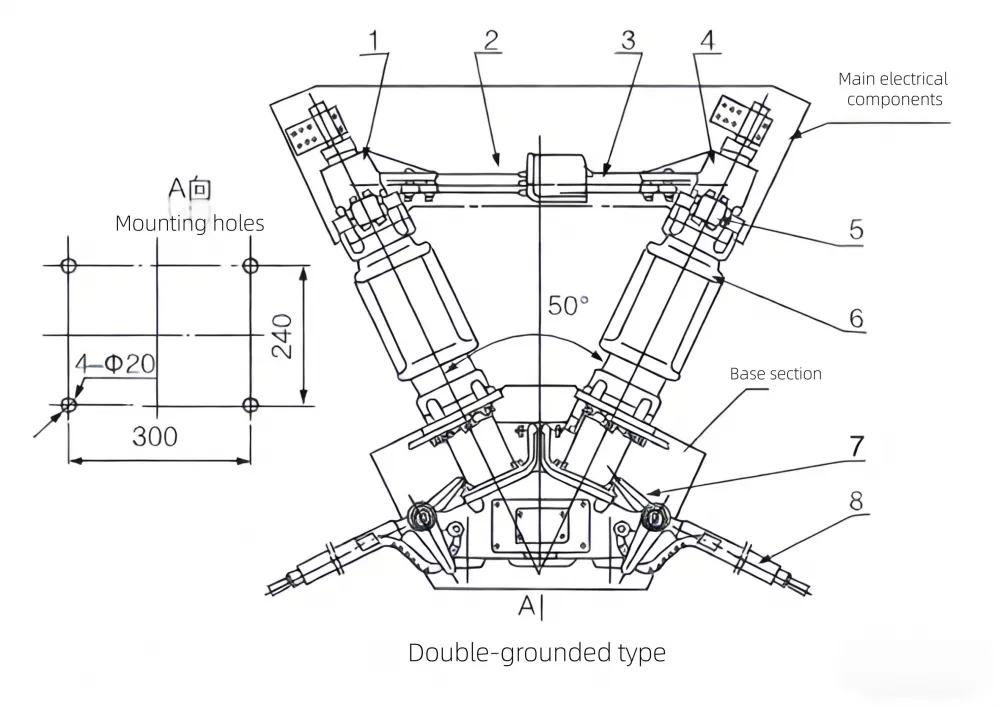

Diagrama dimensiunilor întrerupătorului de deconectare exterior GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Bloc terminal
2. Contactul principal
3. Degetul principal de contact
4. Bloc de borne
5. Degetul de contact de împământare
6. Post izolator
7. Placa de limitare
8. Întrerupător de împământare

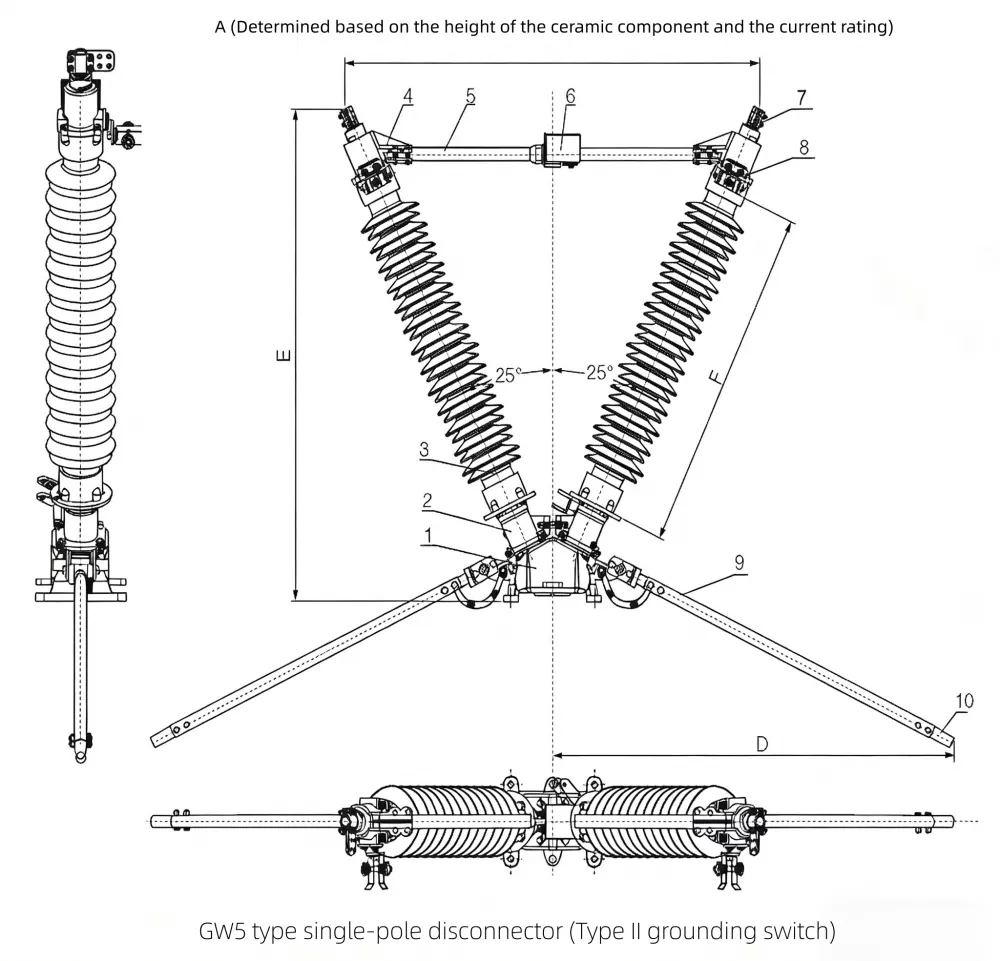

GW5-126 Diagrama dimensiunilor comutatorului de deconectare exterior

Outdoor High Voltage Disconnect Switch Diagram

1. Baza
2. Suport
3. Stâlp izolator
4. Bloc de borne
5. Tija conductoare cu arbore rotund
6. Tijă conductivă cu arbore pătrat
7. Clemă terminală
8. Contact staționar întrerupător de împământare
9. Întrerupător de împământare tub din aluminiu
10. Contactul comutatorului de împământare

Comparație cu produse similare

Element de evaluare	Întrerupătorul nostru de deconectare exterior GW5 40,5KV	Model convențional concurent
Stabilitate structurală	Design ranforsat de tip V cu două coloane, cu rezistență mai mare la vânt	Structură cu o singură coloană, stabilitate mecanică scăzută
Performanța contactului	Degete de contact placate cu argint, distribuție optimizată a presiunii	Contacte standard din cupru, uzură mai rapidă
Durabilitate în aer liber	Acoperire anti-coroziune + sistem izolator ranforsat	Acoperire de bază, performanță limitată la coastă
Flexibilitatea operațiunii	Suporta operare manuala + motorizata cu protectie interblocare	În mare parte numai operare manuală
Cost de întreținere	Scăzut datorită duratei de viață mecanice lungi (2000 de cicluri)	Frecvență mai mare de întreținere

Scenarii de aplicare

TheÎntrerupător de deconectare exterior de 40,5 KVeste aplicat pe scară largă în:

Stații de înaltă tensiune și stații de comutare
Sisteme de izolare a liniilor de transport de energie electrică
Rețele industriale de distribuție a energiei electrice
Puncte de conectare la rețeaua de energie regenerabilă (ferme eoliene și solare)
Proiecte de modernizare a rețelelor urbane și rurale

Cu designul său mecanic robust și performanța electrică stabilă, acest deconectator este o alegere fiabilă pentru operatorii care necesită siguranță pe termen lung și eficiență operațională în medii exterioare.
