Cum funcționează un transformator de curent prin miez?

Abstract: Prin miezul transformatoarelor de curentsunt dispozitive critice în sistemele electrice, care permit măsurarea precisă a curentului pentru monitorizare, protecție și control. Acest articol explorează principiile lor de lucru, avantajele, considerațiile privind instalarea și preocupările obișnuite ale clienților, ajutând inginerii și managerii de unități să ia decizii informate.

Cuprins

• Ce este un transformator de curent prin miez?
• Principiul de funcționare al transformatoarelor de curent prin miez
• Avantaje cheie
• Considerații de instalare
• Aplicații tipice
• Probleme comune și depanare
• FAQ

Ce este un transformator de curent prin miez?

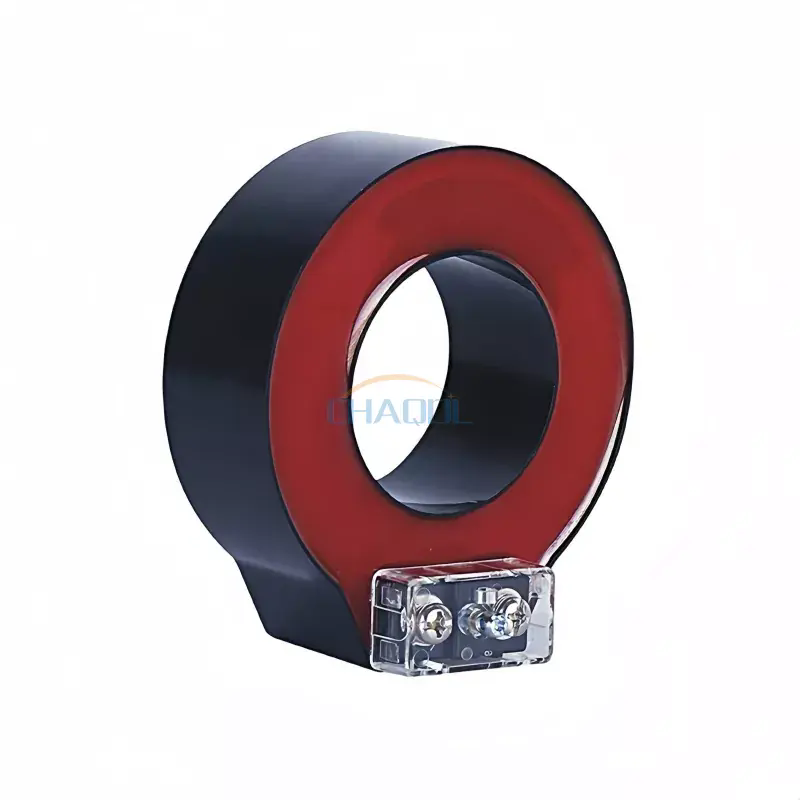

A Transformator de curent prin miez (TCCT)este un dispozitiv electric conceput pentru a măsura curentul alternativ (AC) prin producerea unui curent redus proporțional cu curentul din circuitul primar. Spre deosebire de transformatoarele de tip fereastră sau cu miez divizat, conductorul trece direct prin miezul TCCT, permițând un design compact și măsurare precisă.

• Conductorul primar trece direct prin miez
• Înfășurarea secundară oferă curent redus pentru măsurare
• Folosit pentru relee de protecție, contoare și sisteme de monitorizare

Principiul de funcționare al transformatoarelor de curent prin miez

TCCT funcționează pe bazainducție electromagnetică. Conductorul primar generează un câmp magnetic proporțional cu curentul care circulă prin el. Acest câmp magnetic induce un curent în înfășurarea secundară, care poate fi apoi măsurat în siguranță de instrumente fără expunere directă la tensiune înaltă.

Avantaje cheie

• Design compact:Se potrivește cu ușurință în instalațiile de comutație și panouri.
• Precizie ridicată:Măsurători fiabile pentru relee de protecție și dispozitive de măsurare.
• Durabil:Construcție robustă pentru funcționare pe termen lung în medii industriale.
• Întreținere ușoară:Întreținere minimă necesară datorită construcției simple.

Considerații de instalare

Instalarea corectă asigură performanța optimă a TCCT. Factorii cheie includ:

1. Asigurați-vă că conductorul primar este centrat prin miez pentru a evita erorile de măsurare.
2. Verificați cablarea secundară și polaritatea corecte pentru citiri precise.
3. Mențineți distanțele de izolare adecvate pentru a preveni pericolele electrice.
4. Luați în considerare condițiile de mediu: temperatura, umiditatea și vibrațiile pot afecta performanța.

Pentru ghiduri de instalare specifice și recomandări de siguranță, Anqiang Power oferă manuale detaliate pentru fiecare model TCCT.

Aplicații tipice

• Contorizarea energiei în instalații industriale și comerciale
• Monitorizarea curentului pentru aparate de comutare și transformatoare
• Circuite de relee de protecție în substații
• Integrare în sisteme SCADA pentru monitorizare de la distanță

Probleme comune și depanare

Chiar și TCCT de înaltă calitate pot întâmpina probleme operaționale. Problemele comune includ:

• Ieșire raport incorect:Adesea cauzate de greșeli de cablare secundară sau de selecția incorectă a miezului.
• Supraîncălzire:De obicei din cauza curentului primar excesiv sau a ventilației slabe.
• Saturație magnetică:Poate distorsiona măsurătorile în aplicații cu curent ridicat.
• Deteriorări mecanice:Șocurile fizice sau vibrațiile pot afecta alinierea miezului.

Depanarea implică, în general, verificarea cablajului, verificarea deteriorării izolației și confirmarea că dispozitivul este evaluat corect pentru aplicație.

FAQ

• Î: Pot TCCT-urile să măsoare atât curenții AC, cât și DC?
  R: Nu, transformatoarele de curent prin miez sunt proiectate pentru măsurarea AC numai datorită dependenței lor de inducția electromagnetică.
• Î: Cum selectez TCCT potrivit pentru cererea mea?
  R: Luați în considerare valoarea nominală a curentului primar, clasa de precizie, nivelul de izolație și condițiile de mediu.
• Î: CT-urile de bază nu necesită întreținere?
  R: Acestea necesită întreținere minimă, în principal inspecție pentru daune fizice și integritatea cablajului.
• Î: Ce face TCCT-urile Anqiang Power diferite?
  R: Anqiang Power pune accent pe fabricarea de precizie, durabilitate și suport pentru instalații complexe.

Transformatoarele de curent prin miez sunt indispensabile în sistemele electrice moderne, oferind capacități precise de măsurare, protecție și monitorizare. Înțelegându-și principiile, instalarea și preocupările comune, inginerii pot asigura o funcționare fiabilă în toate aplicațiile.

Pentru transformatoare de curent prin miez de înaltă calitate și suport tehnic personalizat, vizitațiPuterea Anqiangsaucontactaţi-nepentru a discuta cerințele dvs. și pentru a obține îndrumare de specialitate.
