Întrerupător cu vid montat lateral de 24 kV

TheÎntrerupător cu vid montat lateral de 24 kV(Model: ZN63A (VS1)-24) este un întrerupător de circuit de medie tensiune pentru interior de înaltă performanță, proiectat pentru sistemele de alimentare trifazate AC 50Hz cu o tensiune nominală de 24kV. Acesta integrează mecanismul de operare și întrerupătorul de vid într-o structură compactă, oferind protecție fiabilă, comutare și control pentru substații, centrale electrice, instalații industriale și sisteme de distribuție a energiei. Întrerupătorul este disponibil atât în ​​versiunea fixată, cât și în versiunea demontabilă, pentru a satisface diferite configurații de comutatoare.

Dispunând de tehnologie avansată de întrerupere a vidului, rezistență mecanică ridicată și cerințe reduse de întreținere, acest întrerupător este ideal pentru aplicațiile care implică operațiuni frecvente de comutare. Este utilizat pe scară largă în metalurgie, minerit, uzine chimice, industriile cărbunelui, substații de utilități și proiecte de energie regenerabilă în care distribuția sigură și fiabilă a energiei este esențială.

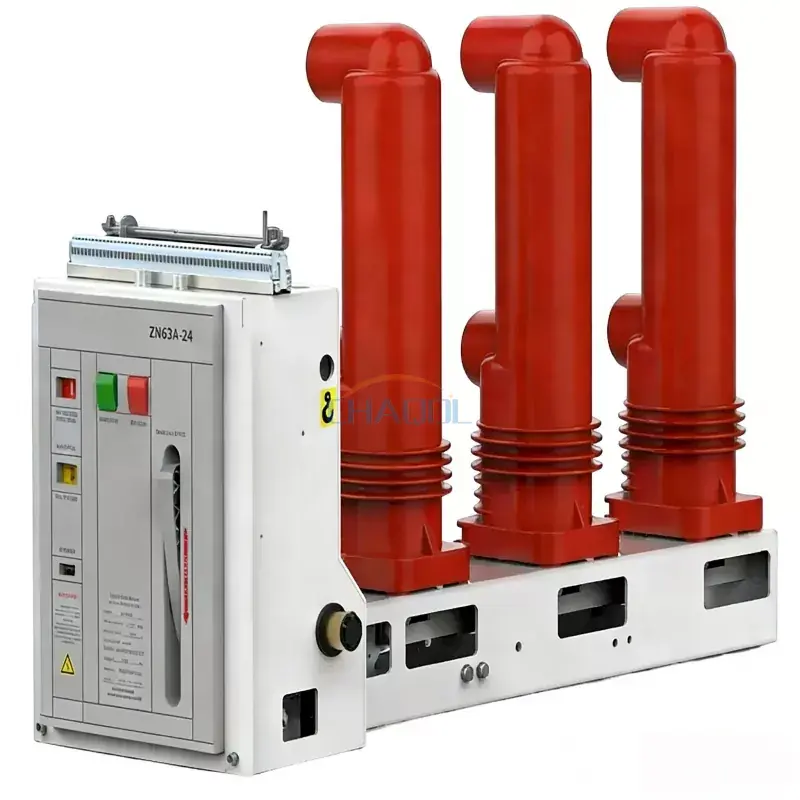

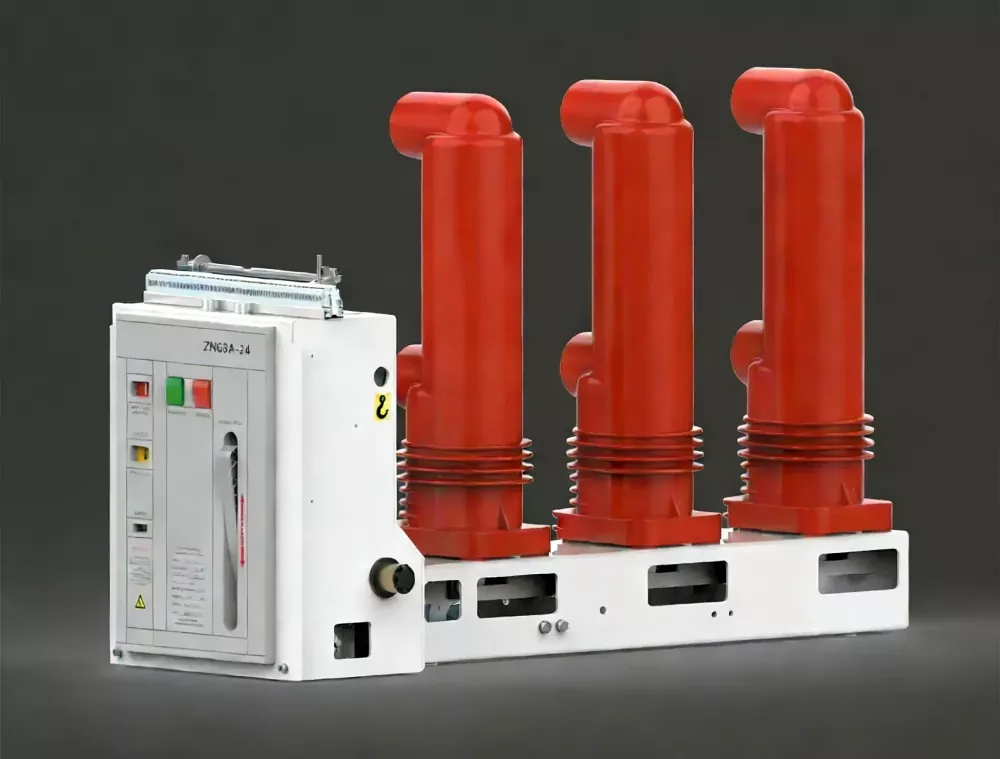

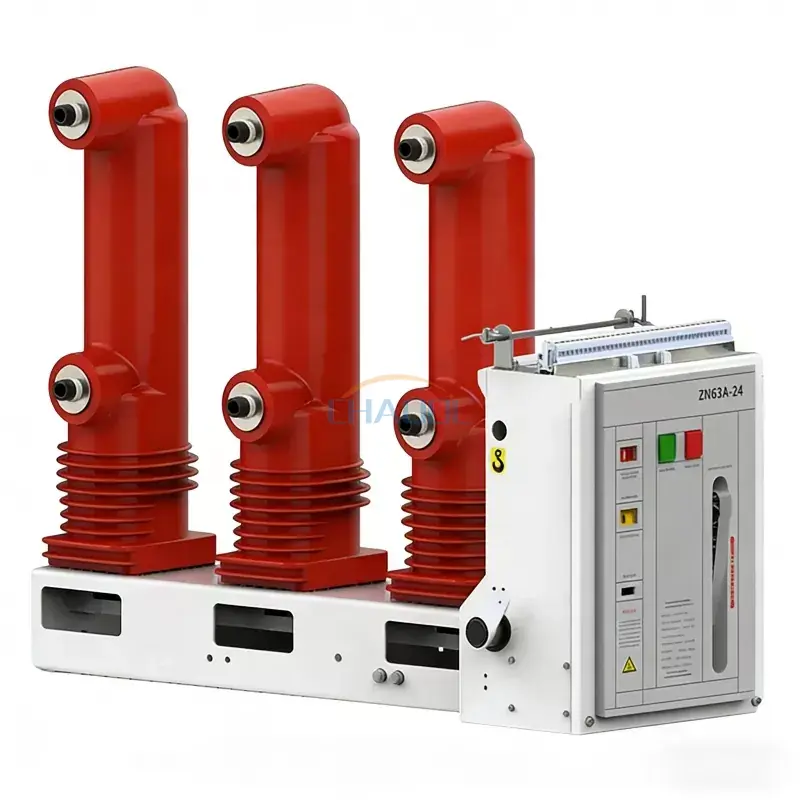

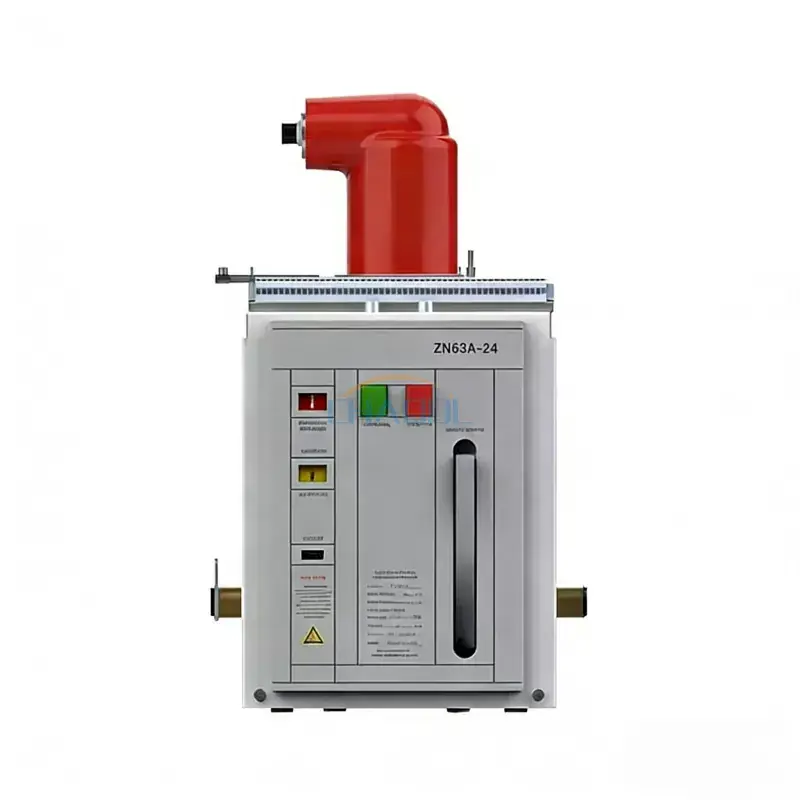

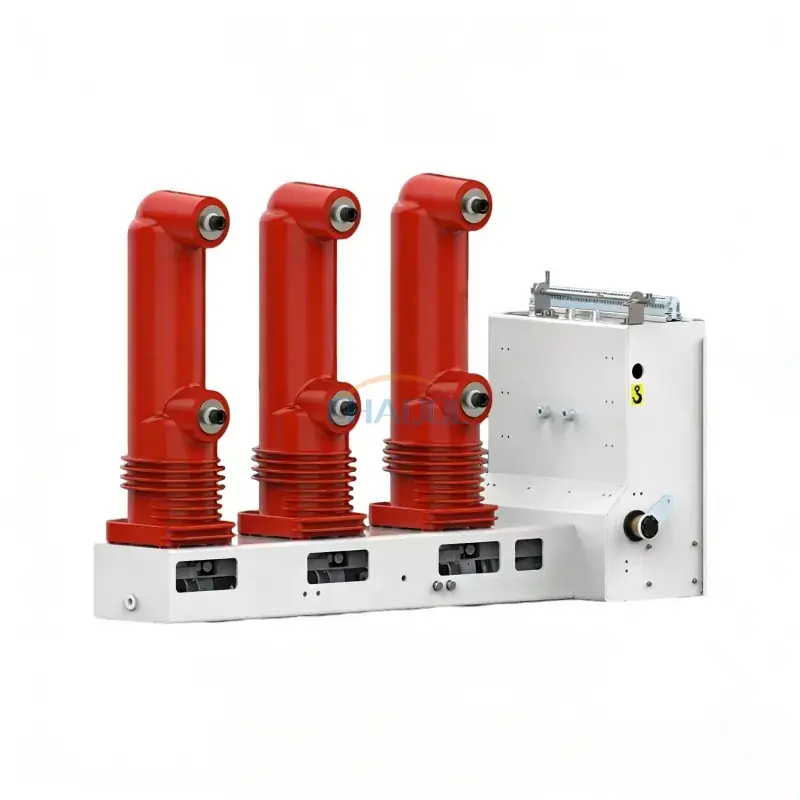

Aspectul produsului

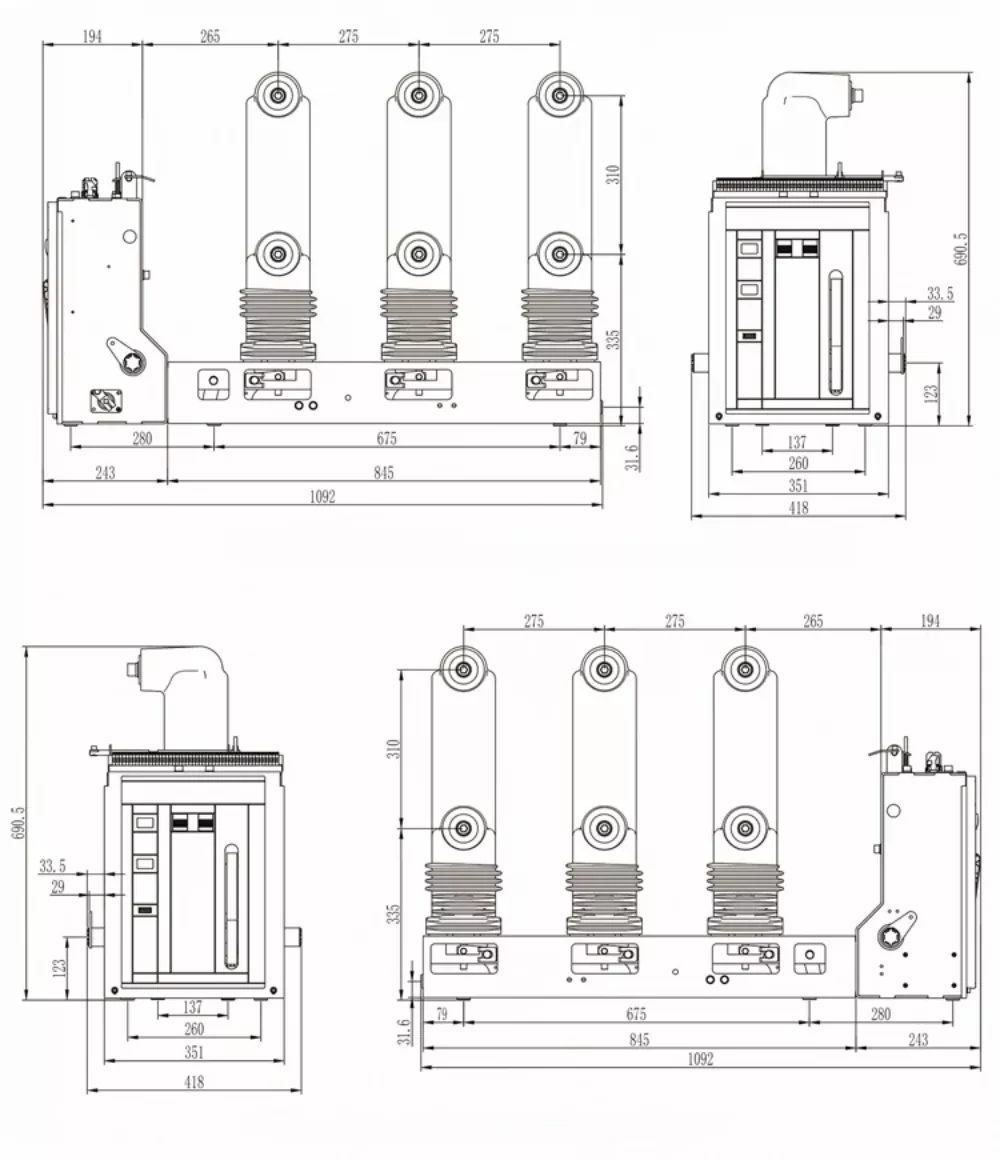

Diagrama dimensiunilor

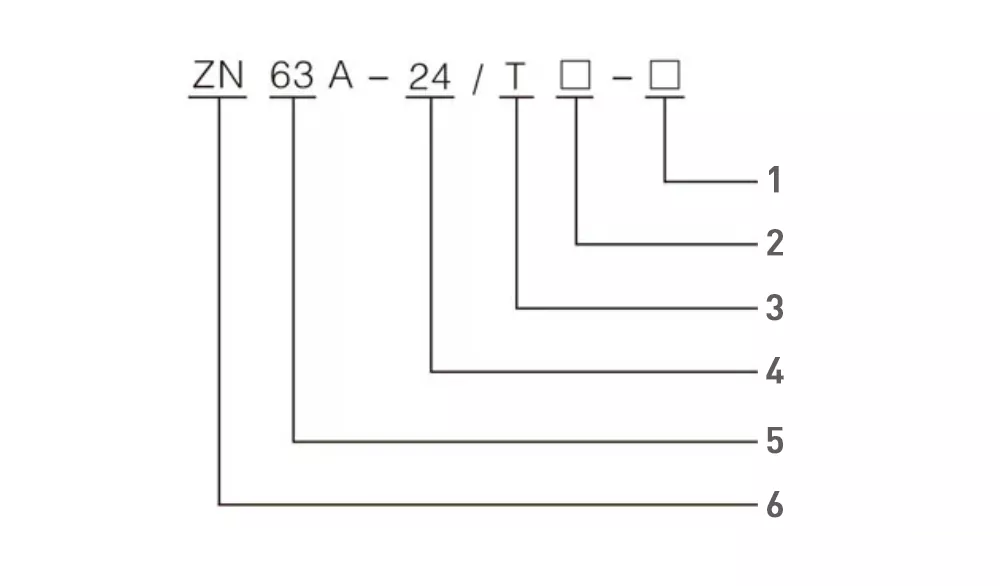

Identificarea modelului

• 1 – Curent nominal de întrerupere în scurtcircuit (kA)
• 2 – Curent nominal (A)
• 3 – Mecanismul de operare
• 4 – Tensiune nominală (kV)
• 5 – Seria de design
• 6 – Întrerupător de circuit de vid de interior

Caracteristicile produsului

• Mecanism de operare integrat, montat lateral, cu design compact și transmisie fiabilă.
• Întrerupătorul cu vid de înaltă performanță cu contacte cupru-crom asigură o capacitate excelentă de stingere a arcului și o durată de viață electrică extinsă.
• Mecanismul de acţionare cu arc aranjat orizontal acceptă atât încărcarea manuală, cât şi cea a motorului.
• TheÎntrerupător cu vid montat lateral de 24 kVpoate fi instalat ca tip fix sau tip retractabil pentru a se potrivi diferitelor sisteme de comutație.
• Rezistență ridicată a izolației dielectrice, tăiere de curent scăzut și performanțe excelente de întrerupere a scurtcircuitului.
• Izolația epoxidică solidă oferă o rezistență remarcabilă la umiditate, radiații UV, schimbări de temperatură, îmbătrânire și poluare.
• Durată de viață mecanică de până la 10.000 de operațiuni, ceea ce îl face potrivit pentru aplicații de comutare frecventă.
• Suportă relee inteligente de protecție și sisteme de automatizare a substațiilor.

Parametrii tehnici

Proiectare structurală

Întrerupătorul de circuit adoptă o structură de poli trifazică echipată cu un întrerupător de vid din ceramică sau sticlă sigilat central. Contactele cupru-crom și tehnologia câmpului magnetic longitudinal reduc eficient eroziunea contactului, îmbunătățind în același timp recuperarea dielectrică și întreruperea performanței. Mecanismul de acţionare integrat cu arc asigură operaţii stabile de deschidere şi închidere cu întreţinere minimă pe toată durata de viaţă.

În funcție de cerințele aplicației, stâlpii pot fi fabricați folosind izolație cu rășină epoxidică de înaltă rezistență sau izolație acoperită cu cauciuc siliconic, oferind rezistență superioară la umiditate, condens, expunere la UV și medii industriale dure.

Aplicații

TheÎntrerupător cu vid montat lateral de 24 kVeste utilizat pe scară largă în sistemele de distribuție de medie tensiune care necesită protecție fiabilă, funcționare frecventă și durată lungă de viață.

• Centrale electrice
• Substații electrice
• Sisteme industriale de distribuție a energiei
• Operațiuni miniere
• Instalatii metalurgice
• Instalatii de prelucrare chimica
• Industria cărbunelui
• Proiecte de energie regenerabilă
• Rețele electrice comerciale și municipale
• Substații inteligente și sisteme de automatizare

Mediul de operare

• Temperatura ambiantă: -15°C până la +40°C
• Altitudine de instalare: Până la 1000 m (altitudini mai mari disponibile la cerere)
• Intensitate seismică maximă: 8 grade
• Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%
• Potrivit pentru medii fără pericole de incendiu, riscuri de explozie, poluare severă, gaze corozive și vibrații excesive.

Principiul de lucru

TheÎntrerupător cu vid montat lateral de 24 kVfolosește un întrerupător de vid sigilat ca mediu de stingere a arcului. Când apar curenți de defect, contactele se separă rapid, iar camera de vid stinge arcul electric aproape instantaneu, oferind izolarea rapidă a defectului cu uzură minimă a contactului. Combinat cu mecanismul de acționare cu arc, întrerupătorul oferă performanțe de comutare fiabile, capacitate mare de întrerupere și stabilitate operațională pe termen lung.

De ce să alegeți acest întrerupător de circuit de vid?

• Design compact integrat, montat lateral
• Durată lungă de viață electrică și mecanică
• Construcție ușor de întreținut
• Performanță excelentă de izolare
• Funcționare fiabilă în condiții de comutare frecventă
• Potrivit pentru aparate de comutare fixe și retractabile
• Compatibil cu sisteme inteligente de protecție și automatizare

Întrebări frecvente

Pentru ce se folosește un întrerupător de circuit de vid montat lateral de 24 kV?

Este utilizat pentru comutarea, protejarea și controlul echipamentelor electrice de medie tensiune din substații, fabrici industriale, sisteme de distribuție a utilităților și rețele electrice comerciale.

Care sunt avantajele unui întrerupător de circuit în vid?

Întreruptoarele cu vid asigură o întrerupere excelentă a arcului, cerințe reduse de întreținere, durată lungă de viață, fiabilitate operațională ridicată și funcționare ecologică fără ulei sau gaz SF6.

Acest întrerupător poate fi instalat în tablouri de distribuție debroșabile?

Da. Este disponibil atât în ​​configurații fixe, cât și retractabile, permițând integrarea flexibilă în diferite ansambluri de comutatoare.

Ce industrii folosesc în mod obișnuit acest produs?

Este utilizat pe scară largă în generarea de energie, substații, metalurgie, minerit, procesare chimică, industriile cărbunelui, instalații de energie regenerabilă și sisteme de distribuție a energiei industriale.
