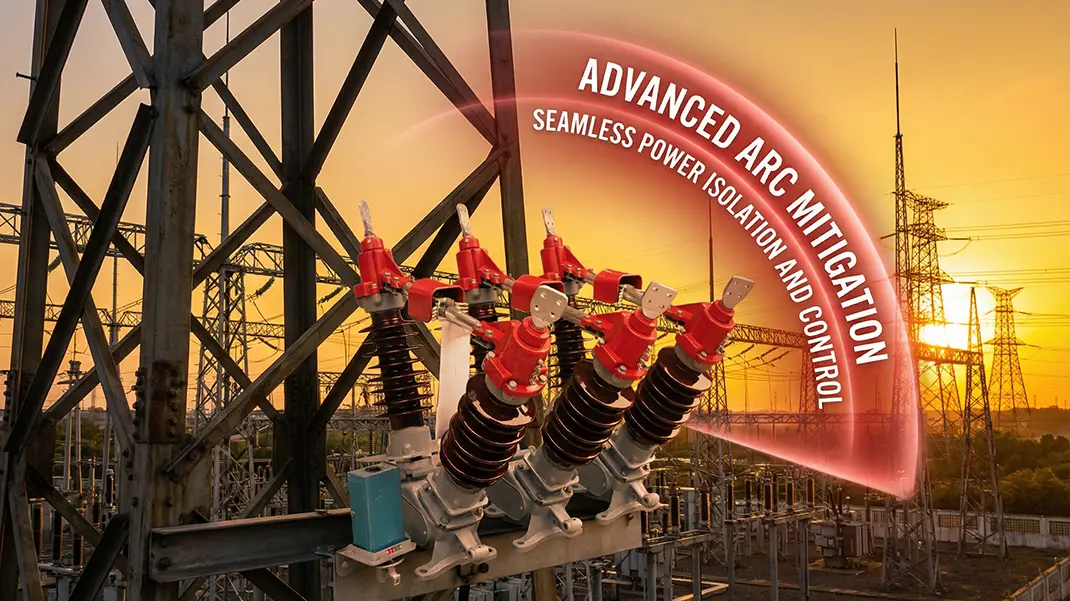

Gardianul siguranței și facilitatorul eficient al rețelelor electrice de înaltă tensiune exterioare

Îndistribuție exterioară a energiei de înaltă tensiunesisteme, 40,5KV servește ca nivel de tensiune de bază în domeniul tensiunii medii-înalte, asumând sarcini critice, cum ar fi transmisia de energie, izolarea întreținerii echipamentelor și protecția defecțiunilor. Întrerupătorul de deconectare exterior de 40,5 KV este un „gardian de siguranță” și „asistent de operare” indispensabil în acest sistem. Este expus la mediul exterior complex pe tot parcursul anului, înfruntând testele vântului, ploii, prafului și temperaturilor alternante. Cu o performanță stabilă și o structură fiabilă, construiește prima linie de apărare pentru funcționarea sigură și eficientă a substațiilor, liniilor de transport și a noilor stații de energie electrică, servind ca echipament de bază hub care conectează producția și transportul de energie.

Fiind categoria de bază a echipamentelor electrice de înaltă tensiune pentru exterior pentru 50 Hz AC, întrerupătorul de deconectare exterior de 40,5 KV este poziționat în principal pentru „deschidere și închidere fără sarcină” și „izolare electrică”. În termeni simpli, este utilizat în principal pentru operațiunile de deschidere și închidere a liniilor de înaltă tensiune în condiții de gol și poate izola eficient echipamentele electrice, cum ar fi barele de înaltă tensiune și întreruptoarele care necesită întreținere, precum și liniile electrice sub tensiune, întrerupând circuitul de alimentare, oferind un mediu de întreținere sigur pentru personalul de întreținere și evitând pericolele de siguranță cauzate de operațiunile sub tensiune. În plus, poate fi folosit și pentru a deschide și închide condensatoare sau inductori de capacitate mică, satisfacând nevoile operaționale practice ale diferitelor scenarii de înaltă tensiune în aer liber și este un echipament de bază de bază pentru asigurarea siguranței funcționării rețelei electrice.

Spre deosebire de echipamentele de înaltă tensiune de interior, deconectatorul de exterior de 40,5KV trebuie să reziste mult timp la diverse medii naturale extreme. Prin urmare, designul său structural și procesele tehnice sunt toate centrate în jurul celor trei aspecte de bază: „rezistență la intemperii, fiabilitate și operare și întreținere ușoară”. În ceea ce privește proiectarea structurală, acest tip de deconectator adoptă în mare parte o structură în formă de V. Stâlpul unic este fixat pe bază prin doi izolatori stâlpi, cu un unghi de intersecție rezonabil. Este combinat cu componente de bază, cum ar fi scaunul de conectare, partea capului de contact, cuțitul de împământare, contactul static de împământare și terminalele de conectare pentru a forma un sistem de operare complet. Printre acestea, sistemul de împământare este împărțit în trei tipuri: fără împământare, împământare simplă și împământare dublă. Între arborele principal și cuțitul de împământare este stabilită o interblocare mecanică fiabilă, iar un comutator auxiliar este echipat pentru a preveni eficient funcționarea greșită și pentru a asigura acuratețea și siguranța stărilor de deschidere și închidere, evitând defecțiunile rețelei electrice cauzate de erori de funcționare [1].

Actualizarea proceselor tehnice este suportul de bază pentru deconectatorul exterior de 40,5KV pentru a se adapta la mediul exterior complex. În sistemul de transmisie, este adoptată o combinație de rulmenți și mecanism de angrenaj umbrelă, care nu numai că permite comutatorului să se rotească în mod flexibil și să se deschidă și să se închidă liber, făcând operarea mai ușoară, dar asigură și consistența acțiunilor de deschidere și închidere pe două coloane, evitând problemele de blocare și dezaliniere; setarea dispozitivului de limitare a deschiderii și închiderii poate asigura că contactele sunt în poziția optimă, iar mânerul este blocat de inelul de blocare după operare, prevenind forțele externe accidentale să provoace deschiderea și închiderea liberă, sporind și mai mult fiabilitatea operațională. În ceea ce privește selecția materialului, contactele folosesc în mare parte materiale compozite de staniu de oxid de argint de calitate militară (AgSnO₂), care au rezistență stabilă la contact și conductivitate excelentă, reducând eficient pierderile de linie; izolatorii adoptă cauciuc siliconic de înaltă rezistență sau materiale ceramice, cu performanțe excelente de izolație, decalaj mare de contact și o marjă suficientă de rupturi de izolare a izolației, care pot rezista eficient îmbătrânirii, scurgerilor de izolație în exterior, etc. În același timp, suprafața este tratată cu un strat special anticoroziv, cu o grosime a stratului de acoperire care depășește cu mult standardele industriei, care poate rezista eficient la eroziune, sarea și eroziunea acidă. trece prin teste stricte de ceață de sare și teste de îmbătrânire cu ultraviolete, potrivite pentru diverse medii exterioare extreme, cum ar fi zonele de coastă cu umiditate ridicată, deșerturile de nisip cu vânt puternic și munții de mare altitudine.
