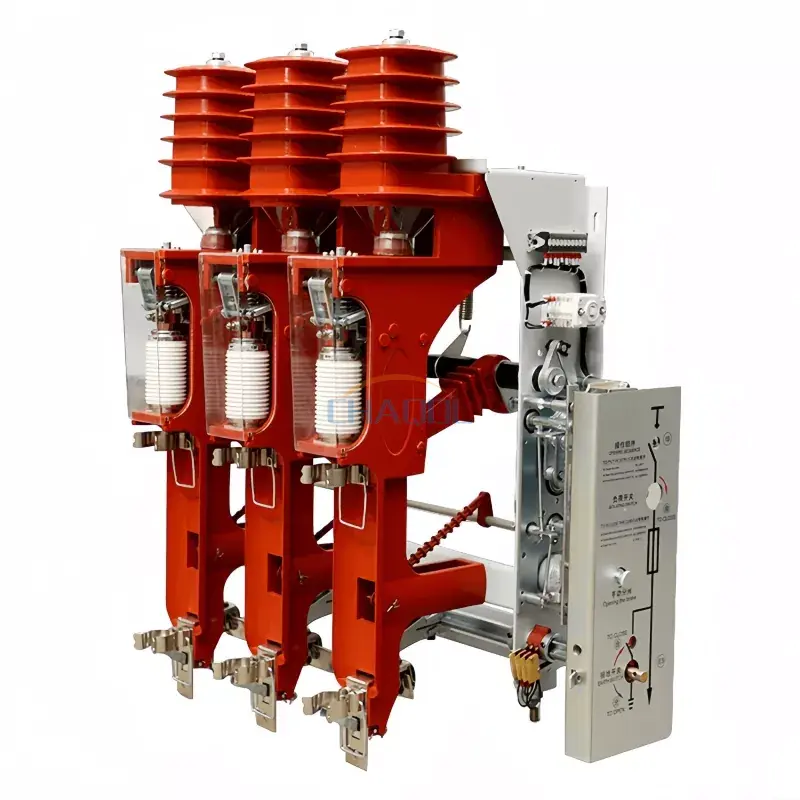

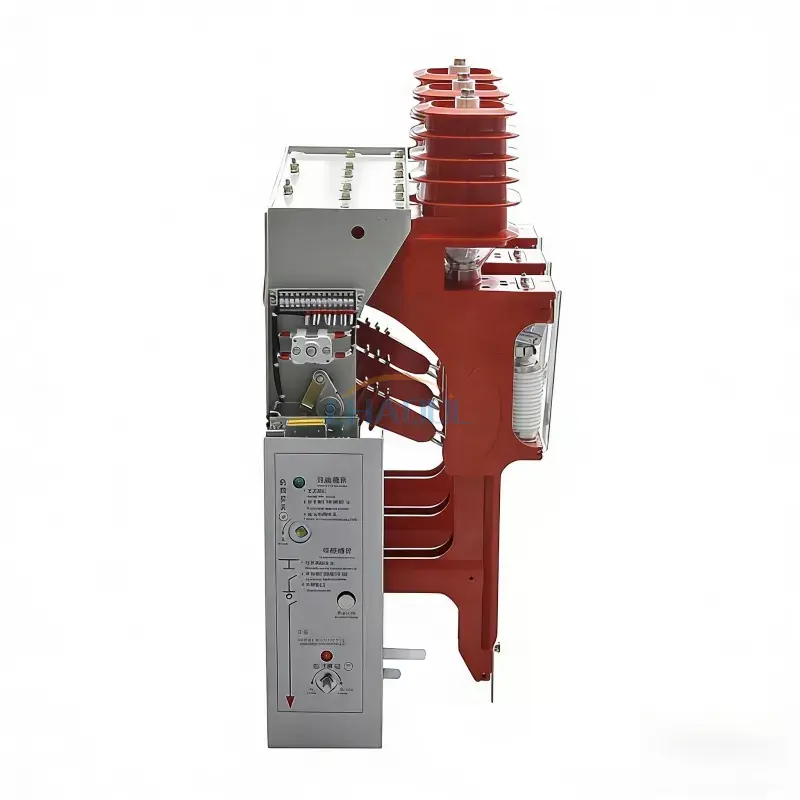

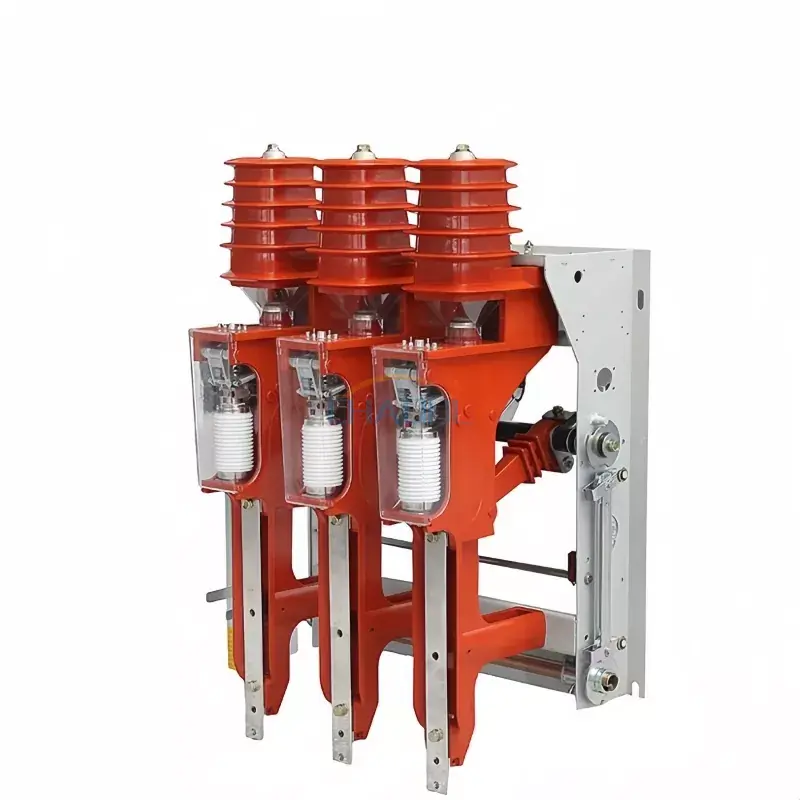

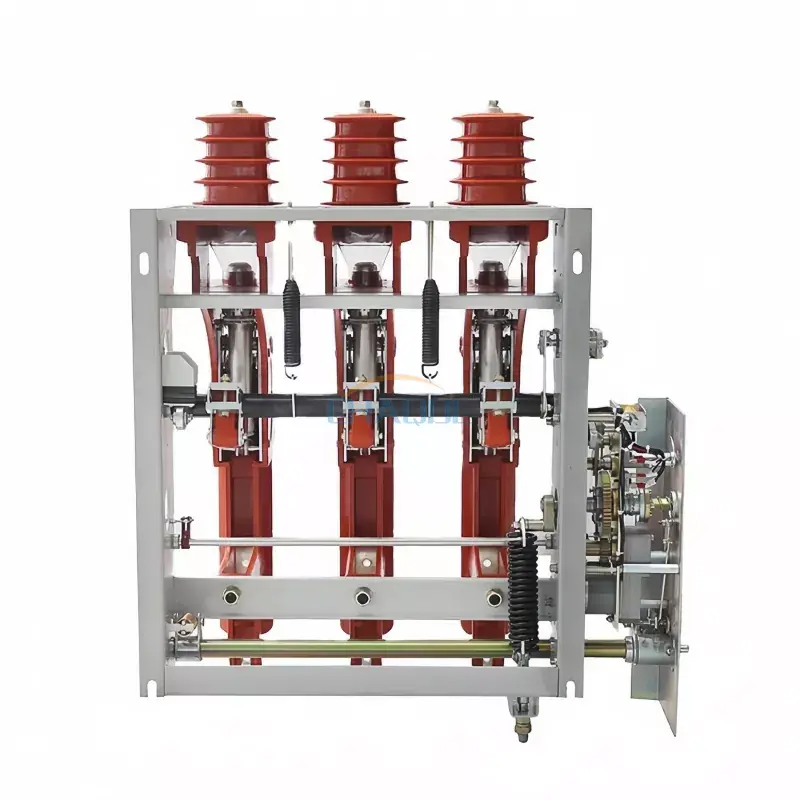

Comutator de sarcină de înaltă tensiune pentru interior

Model:FZN25-12/FZR25-12D

Anqiang Power este un producător din China de întrerupătoare de sarcină de înaltă tensiune pentru interior. Comutatoarele noastre de sarcină au un design unic al structurii de transmisie, în care camera de stingere a arcului rezistă doar la tensiune înaltă în timpul momentelor de închidere și deschidere. Prin urmare, sunt compacte și ușoare, permițând funcționarea simultană atât a contactului de izolare, cât și a contactului de stingere a arcului.

Trimite o anchetă

Descriere produs

Puterea Anqiangprezintă seriile FZN25 și FZRN25, următoarea generațieîntrerupătoare de sarcină de înaltă tensiune de interiorpentru unități principale de inel de 12 kV, 50 Hz (RMU). Proiectat cu acontact izolator cu acțiune directă legat de un întrerupător în vid, aceste întrerupătoare oferăcrearea/ruperea sarcinii fără arcsi robustprotectie la scurtcircuit(pentru FZRN25). Indiferent dacă operați o substație de utilități, un dulap de colectare a energiei eoliene sau o instalație industrială, seria noastră FZN25/FZRN25 asigură un control fiabil al sarcinii și siguranță.

FZN25 vs FZRN25: Ce model se potrivește aplicației dvs. de transformator și RMU?

FZN25-12D/T630-20

Comutator Pure Load

✓ Curent nominal:630A
✓ Rupere de scurtcircuit:Niciuna (fara siguranta)
✓ Cel mai bun pentru:Comutarea buclei de cablu, comutatorul principal RMU, cicluri frecvente de sarcină
✓ Utilizare tipică:Comutare până la 1250 kVA transformator fără sarcină

FZRN25-12D/T125-31.5

Aparat combinat cu siguranțe

✓ Curent nominal:125 A (sarcină) / 31,5 kA (defecțiune)
✓ Rupere de scurtcircuit:31,5kA (siguranță SDLAJ-12)
✓ Cel mai bun pentru:Protecție primară a transformatorului, izolație de defecțiuni până la 31,5 kA
✓ Curent de transfer:2000A (coordonare fluidă a comutatorului de încărcare a siguranței)

📍 Ghid de aplicare și selecție: scenarii din lumea reală

✅ Scenariul 1: Unitatea principală inelă de 12 kV (RMU) ca comutator de intrare/buclă
UtilizareFZN25ca întrerupător principal de întrerupere a sarcinii. Se ocupă de curent de buclă de 630A, închiderea și deschiderea rețelei de inel. Întrerupătorul de împământare integrat asigură o împământare sigură în timpul întreținerii.

✅ Scenariul 2: protecția alimentatorului transformatorului (de exemplu, 1000 kVA, 1250 kVA)
AlegeFZRN25. Siguranța (SDLAJ-12) va elimina defecțiunile fază la fază și la pământ de până la 31,5 kA, în timp ce comutatorul de sarcină cu vid gestionează curentul normal de sarcină de până la 125 A. Perfect pentrudulapuri de colectare eoliene/solareşisubstații compacte.

✅ Scenariul 3: Comutarea transformatorului fără sarcină (≤1250kVA)
Atât FZN25, cât și FZRN25 pot opri transformatoarele fără sarcină datorită recuperării dielectrice ridicate a întrerupătorului în vid. Cu toate acestea, dacă vă așteptați la defecțiuni frecvente de scurtcircuit, preferați întotdeaunaFZRN25.

📋 Specificații tehnice

Numele proiectului	Valoarea parametrului
Numele proiectului	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Tensiune nominală	12 KV
Frecvența nominală	50 HZ
Curent de stabilitate dinamică nominală	50 KA	—
Curent nominal de rupere a sarcinii active	630 A	125 A
Curent nominal de rupere în buclă închisă	630 A	125 A
Curentul nominal de încărcare și întrerupere a cablului	10 A
Oprirea unui transformator fără sarcină (capacitate)	1250 KVA
Curent nominal de rupere de scurtcircuit	—	31,5 KA
Curent nominal de transfer	—	2000 A
Model de siguranță	—	SDLAJ-12
Producția de energie de impact	—	2-5 J (medie)
Curent nominal de scurtcircuit	50 KA
Curentul de stabilitate dinamică nominal al comutatorului de împământare	50 KA
Întrerupător de împământare 2S, curent termic stabil	20 KA
Tensiunea nominală a circuitului auxiliar	AC/DC220.110
Durata de viata mecanica	de 10.000 de ori

📐 Desenele de contur și defalcarea componentelor

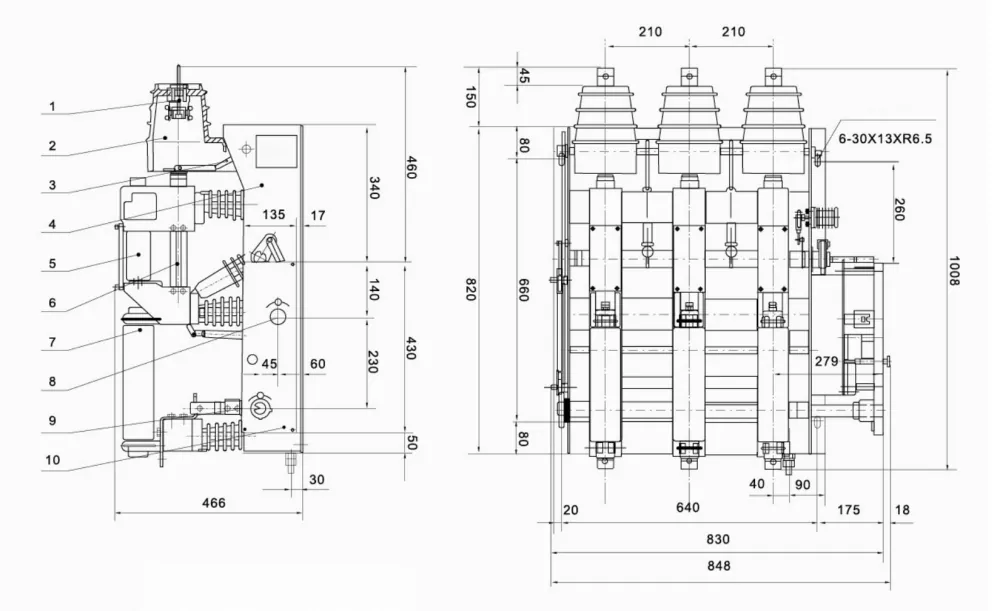

FZRN25-12D– 1. Contact staționar, 2. Capac izolator, 3. Supapă, 4. Cadru, 5. Întrerupător de vid, 6. Cilindru conductor, 7. Siguranță, 8. Arborele de stocare a energiei, 9. Arborele comutatorului de împământare, 10. Panou de comandă.

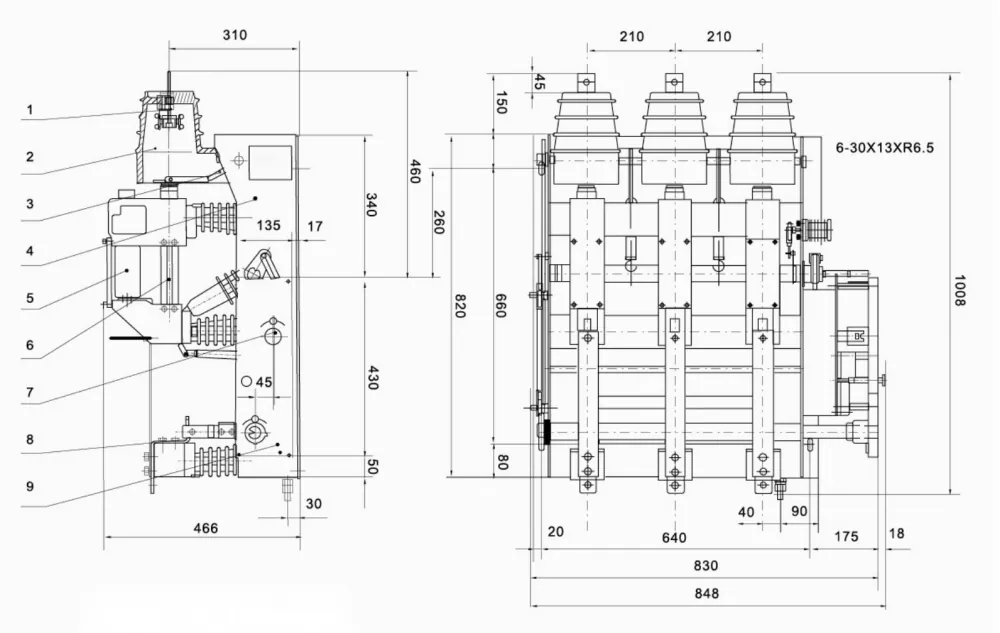

FZN25-12D– aceeași construcție robustă, dar fără suport pentru siguranțe. Contactul de izolare cu acțiune directă + întrerupătorul de vid asigură comutarea sigură a sarcinii.

Ambele modele sunt compatibile cuKYN28-12, HXGN-12 și carcase modulare RMU. Mecanism motor electric opțional disponibil pentru integrarea SCADA de la distanță. Contactați-ne pentru desene CAD (DXF/PDF).

🏭 De ce Anqiang Power? – Partenerul dumneavoastră de încredere pentru comutatoare de sarcină de 12 kV

direct din fabrică– Fără intermediar, preț mai bun și timp de livrare (15-25 zile).
Testat de tip– GB3804, IEC 60265-1, complet certificat.
Personalizare gata– Funcționare electrică, întrerupătoare auxiliare, interblocări speciale.
Referințe globale- Furnizat în Asia de Sud-Est, Orientul Mijlociu, Africa, America de Sud.

📌 Referințe reale de proiecte:

✅ Filipine– Peste 200 de unități de FZN25-12D/T630-20 furnizate unei companii de utilități din Metro Manila pentru modernizarea cabinetului RMU (2024–2025).

✅ Vietnam– 150 de seturi de FZRN25-12D/T125-31.5 desfășurate în dulapuri de colectare a fermelor solare (provincia Binh Thuan, proiect 50MW).

Întrebări frecvente

Î1: Care este diferența dintre FZN25 și FZRN25?
R: FZN25 este un comutator pur de sarcină (max. 630A, fără siguranță internă). FZRN25 este un dispozitiv combinat cu siguranțe (comutator de sarcină + siguranță) care poate întrerupe curenții de scurtcircuit de până la 31,5 kA. Utilizați FZRN25 atunci când aveți nevoie de protecție la scurtcircuit a transformatorului.

Î2: Ce înseamnă „curent de transfer nominal” pe FZRN25?
R: Curentul de transfer (2000A) este curentul maxim pe care comutatorul de sarcină îl poate întrerupe atunci când percutorul siguranței este activat. Peste această valoare, siguranța singură întrerupe defecțiunea. FZRN25 de la Anqiang Power asigură o coordonare fiabilă.

Î3: Pot instala un operator electric pe FZN25/FZRN25?
R: Da, ambele acceptă funcționarea electrică cu AC/DC 110V sau 220V. Perfect pentru telecomandă și sisteme SCADA.

Î4: Care este durata de viață mecanică a acestor întrerupătoare de sarcină?
R: 10.000 de operații în condiții normale de funcționare, datorită întrerupătorului de vid sigilat și mecanismului robust cu arc.

Q5: Oferiți mostre înainte de comanda în vrac?
A: Absolut. Eșantioanele de pre-producție sunt disponibile cu un termen de livrare de 7-10 zile. De asemenea, sprijinim testele martori din fabrică.

📩 Ai nevoie de o soluție personalizată sau de o listă de prețuri?

Spuneți-ne curentul nominal, tipul de funcționare (manual/electric) și capacitatea transformatorului. Vă vom răspunde în 24 de ore.
