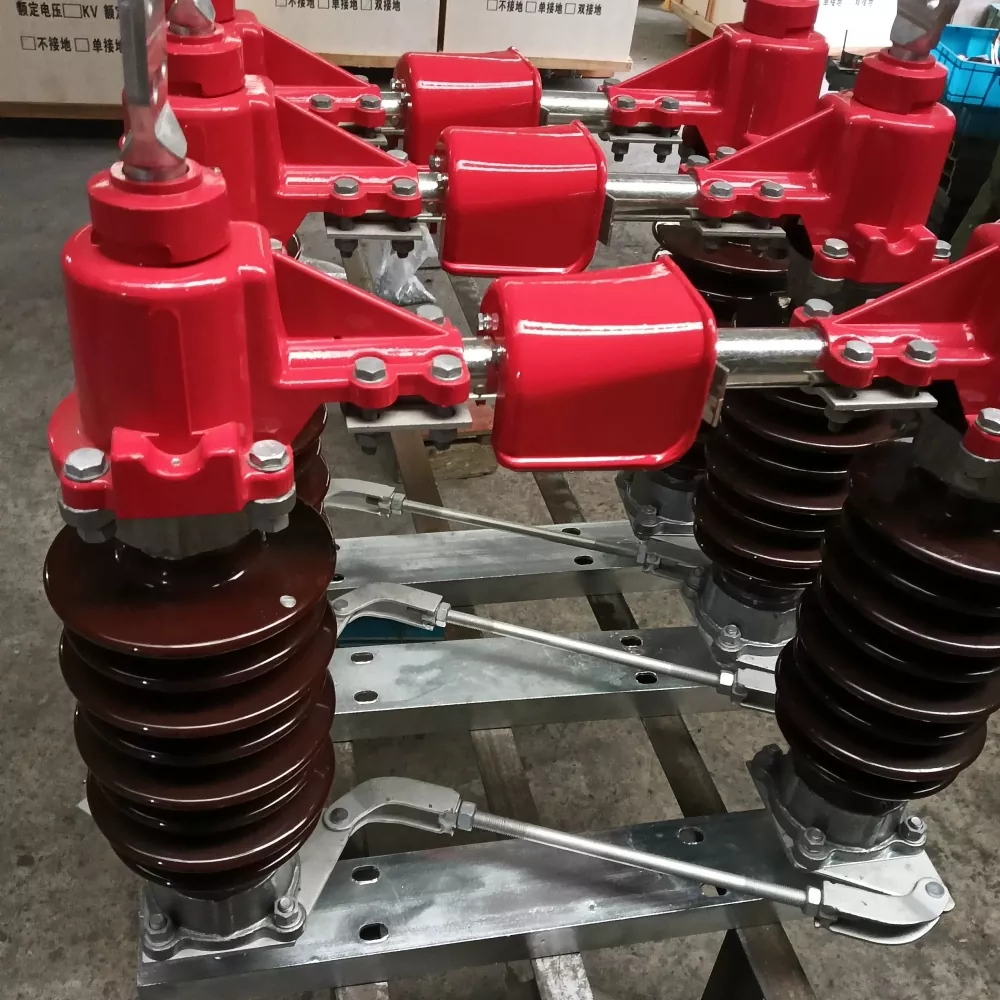

TheÎntrerupător de deconectare de înaltă tensiune în exterioreste proiectat pentru izolarea fiabilă a circuitelor în sistemele de alimentare CA exterioare, de la 40,5 kV până la 220 kV. Este aplicat pe scară largă în substații, linii de transport și stații de comutare a rețelei în care izolarea vizibilă și siguranța mecanică sunt necesare în condiții de înaltă tensiune.
Această serie GW4 este proiectată cu o structură robustă în aer liber, asigurând o funcționare stabilă în condiții meteorologice aspre, cum ar fi ploi abundente, gheață, încărcătură de vânt și medii cu poluare. Acceptă atât modurile de funcționare manuală, cât și motorizate, oferind flexibilitate pentru diferite niveluri de automatizare a rețelei.

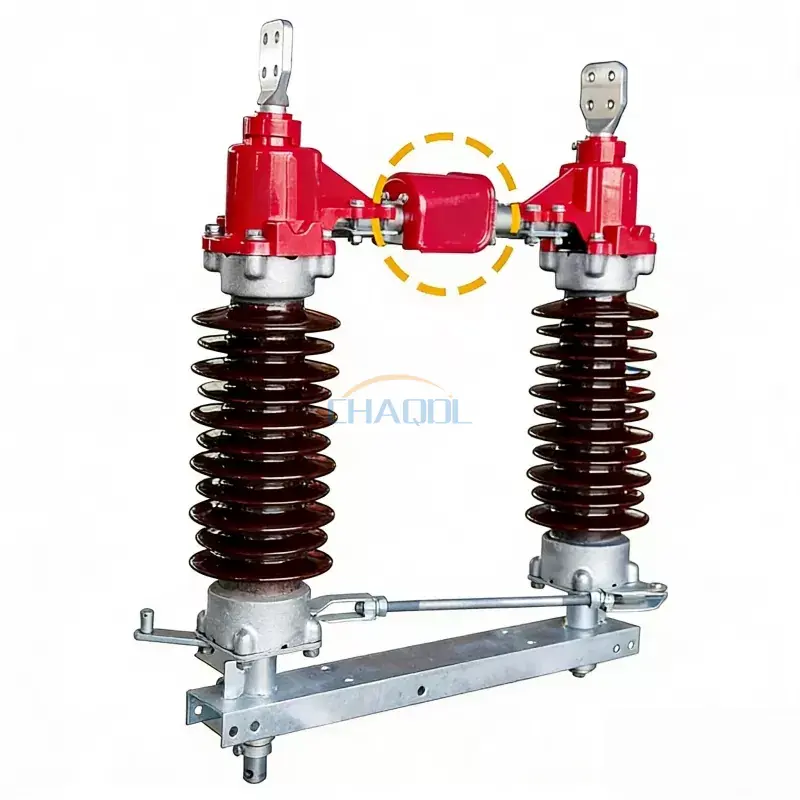

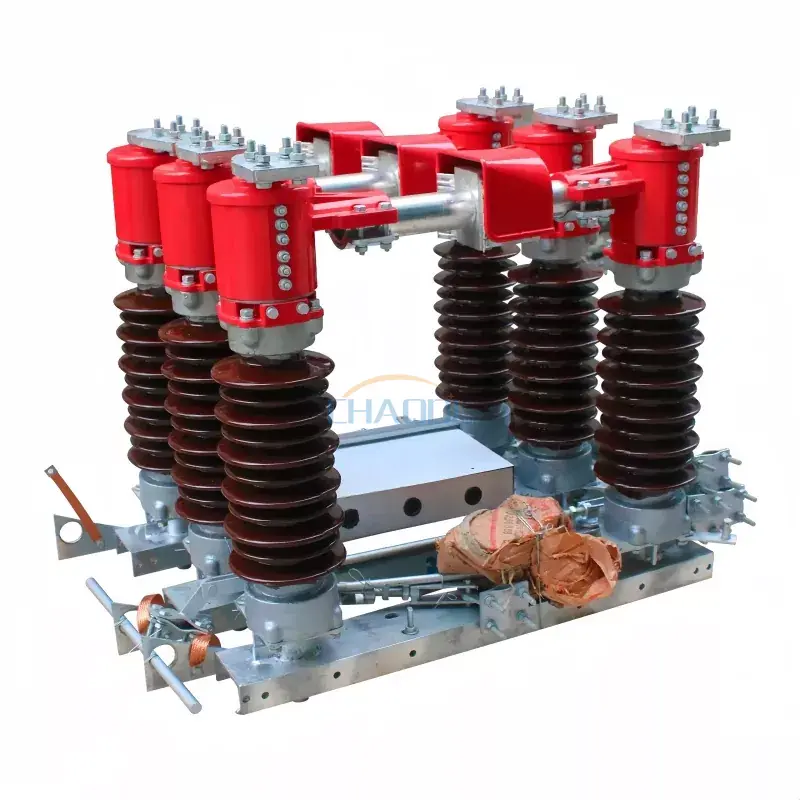

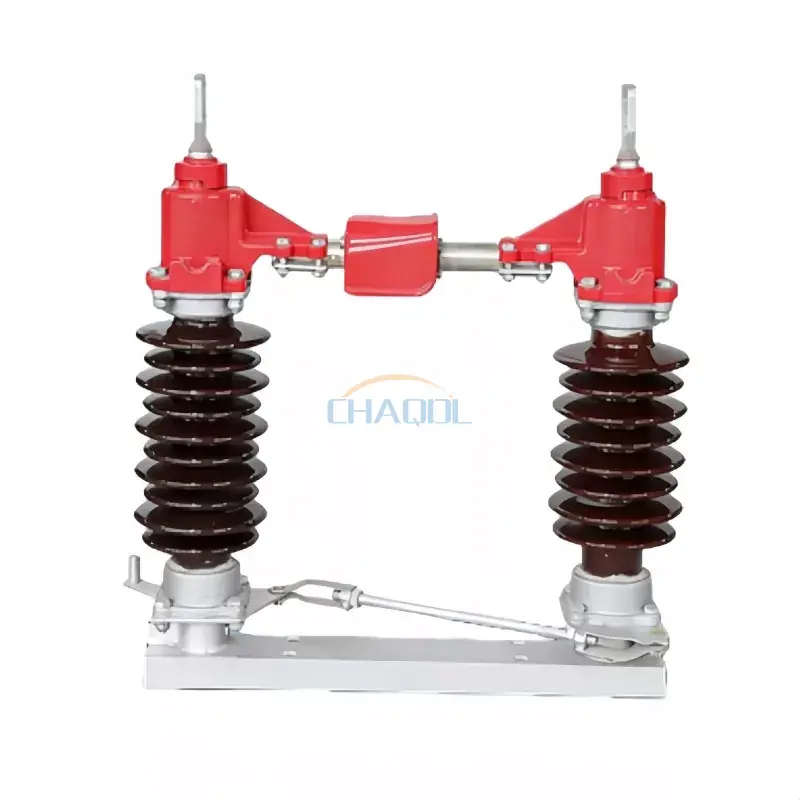

Comutatorul adoptă o structură de lamă rotativă orizontală cu izolatori din porțelan, tuburi conductoare și un cadru de bază din oțel galvanizat de înaltă rezistență. Sistemul de legătură mecanică asigură funcționarea trifazată sincronizată, reducând riscurile de dezaliniere în timpul comutării.
În comparație cu izolatoarele tradiționale, aceastaÎntrerupător de deconectare de înaltă tensiune în exteriorîmbunătățește uniformitatea presiunii de contact și reduce oxidarea la îmbinările conductoare, prelungind semnificativ durata de viață în aplicații în aer liber pe termen lung.
|
Numele proiectului |
Valoarea parametrului |
||||||
|
Tensiune nominală |
40,5KV |
72,5 KV |
126KV |
||||
|
Nivel de izolare nominal |
Tensiune de rezistență la frecvența de alimentare de 1 minut |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
Tensiunea de rezistență la impulsul fulgerului |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Frecvența nominală |
50 Hz |
||||||
|
Curent nominal |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Curent nominal de rezistență de scurtă durată |
16/20/31,5kA |
31,5/40kA |
50kA |
||||
|
Curent nominal de vârf de rezistență |
40/50/63kA |
80/100kA |
125kA |
||||
|
Durata nominală a scurtcircuitului |
4/2s |
||||||
|
Sarcina mecanică nominală terminală |
Sarcina longitudinală orizontală |
750N |
1000N |
||||
|
Sarcina laterala orizontala |
500N |
750N |
|||||
|
Forța verticală |
750N |
1000N |
|||||
|
Durata de viata mecanica |
de 2000 de ori |
||||||
|
Mecanism actionat manual |
Fără împământare |
CS11(F) |
|||||
|
O singură împământare |
CS 8-6D(F) |
||||||
|
Împământare dublă |
Freză principală CS14G, freză de tăiat CS11 |
||||||
|
Tensiunea circuitului de control |
AC 220/380, DC 220 |
||||||
|
Mecanism de acţionare acţionat de motor |
Model |
CJ5/CJ6 |
|||||
|
Tensiunea motorului |
AC220/380, DC220 |
||||||
|
Tensiunea circuitului de control |
AC220, DC220 |
||||||
|
Timp de deschidere (a întreruptorului) |
6±1s |
||||||
|
Greutatea produsului |
Neîmpământat |
360 kg |
500 kg |
700 kg |
|||
|
O singură împământare |
410 kg |
600 kg |
800 kg |
||||
|
Împământare dublă |
460 kg |
700 kg |
900 kg |
||||

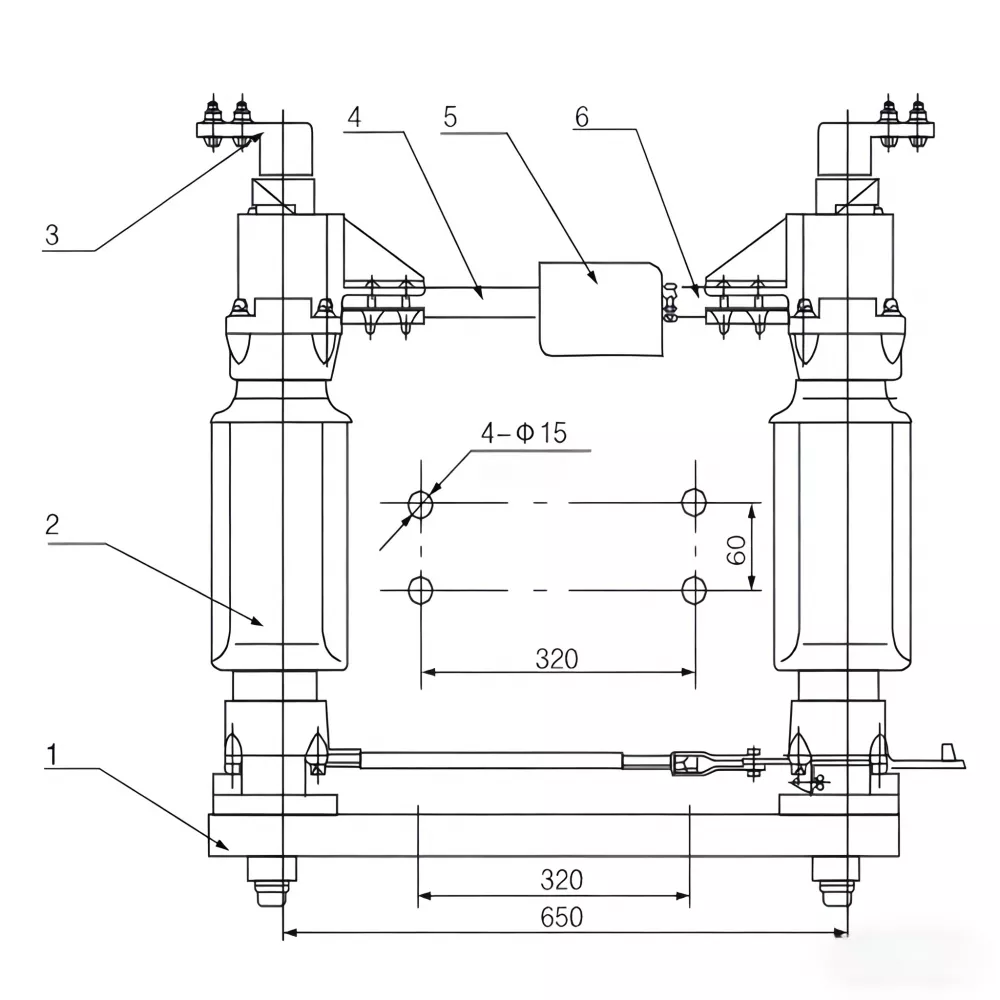

Prezentare generală structurală a seriei GW4
1. Baza
2. Suport izolator
3. Borna firului
4. Tub conductiv staționar
5. Capac pătrat de apă
6. Tub conductiv mobil

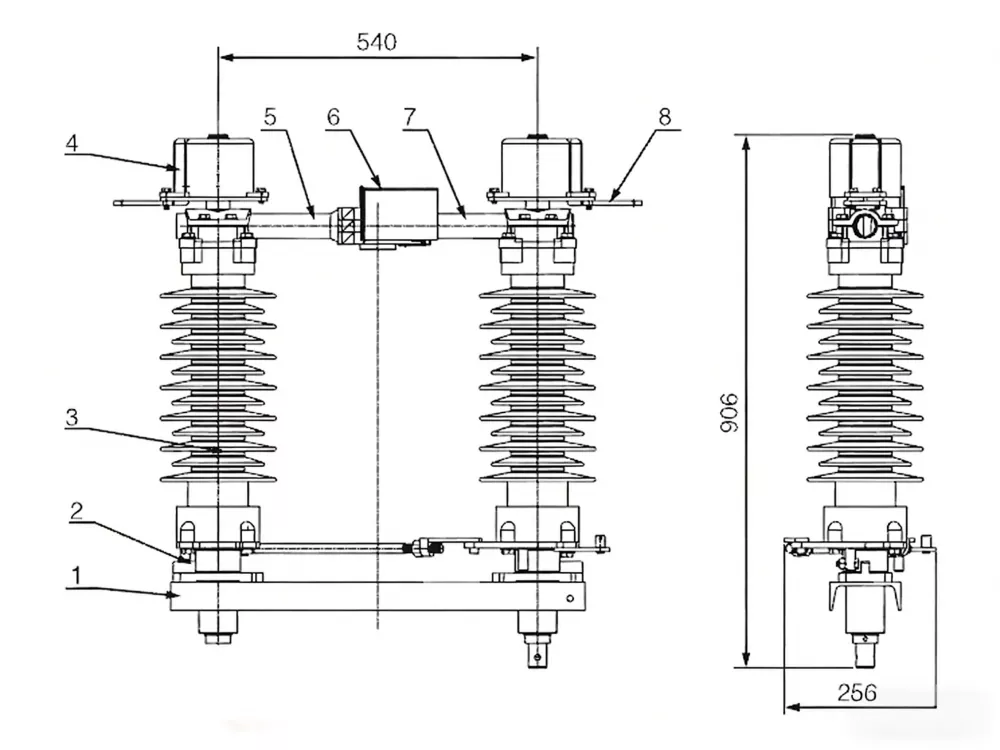

Configurație cu un singur pol
1. Suport din oțel canal
2. Baza de sprijin
3. Stâlp izolator
4. Terminalul de ieșire din dreapta
5. Tijă conductoare de capăt cilindric
6. Husa de ploaie
7. Contactati tija conductoare
8. Terminalul de ieșire din stânga

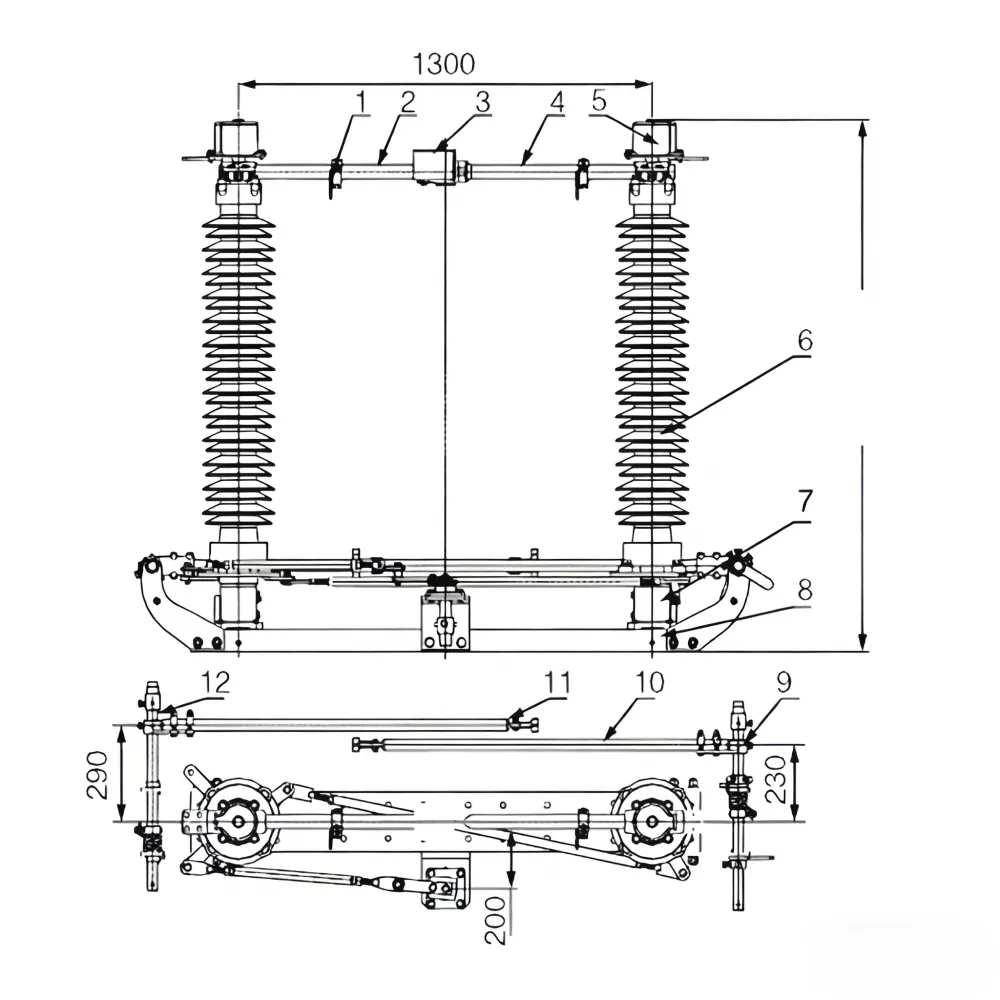

126kV Structură de înaltă tensiune
1. Contact fix întrerupător de împământare
2. Contactați tija de ghidare
3. Husa de ploaie din otel inoxidabil
4. Tija conductoare cilindrica
5. Bloc terminal de conectare flexibil
6. Suport izolator
7. Carcasa rulmentului
8. Montare cadru de bază
9. Ansamblul întrerupător de împământare din dreapta
10. Teava de otel a comutatorului de impamantare
11. Contact în mișcare a comutatorului de împământare
12. Ansamblul întrerupător de împământare din stânga
| Element de comparație | Seria GW4 întrerupător de deconectare de înaltă tensiune pentru exterior | Produse de piață convenționale |
| Stabilitate structurală | Baza armata din otel cu legatura trifazata sincronizata | Funcționare independentă în fază cu risc mai mare de dezaliniere |
| Contactați Performanța | Tub conductiv optimizat cu rezistență redusă la oxidare | Contact standard din cupru predispus la uzură pe termen lung |
| Rezistență la intemperii | Proiectat pentru ploaie, gheață, vânt și medii cu poluare | Protecție limitată împotriva condițiilor dure de exterior |
| Modul de operare | Suporta operare manuala si actionata cu motor | Majoritatea sistemelor numai manuale |
| Cerință de întreținere | Întreținere redusă cu intervale lungi de inspecție | Este necesară întreținere frecventă |
Întrerupătorul de deconectare de înaltă tensiune în aer liber este utilizat pe scară largă în:
Alinierea corectă a arborelui rotativ și a structurii de susținere a izolatorului este esențială pentru a asigura funcționarea mecanică lină. Cadrul de bază trebuie să fie bine împământat, iar mecanismul de operare trebuie testat înainte de punerea sub tensiune pentru a asigura performanța sigură a comutării în condiții fără sarcină.
Î1: Care este funcția principală a acestui întrerupător de deconectare de înaltă tensiune în aer liber?
Oferă izolarea vizibilă a circuitelor de înaltă tensiune pentru a asigura întreținerea și funcționarea în siguranță a sistemului.
Î2: Poate acest comutator să funcționeze în condiții meteorologice grele de exterior?
Da, este proiectat pentru medii exterioare extreme, inclusiv poluare, ploaie, gheață și condiții de încărcare a vântului.
Î3: Ce face seria GW4 diferită de izolatoarele standard?
Oferă o sincronizare mecanică îmbunătățită, o rezistență mai mare la coroziune și o durată de viață mai lungă în comparație cu modelele convenționale.
Î4: Este disponibilă funcționarea motorizată?
Da, atât mecanismele manuale, cât și cele cu motor pot fi configurate în funcție de cerințele proiectului.
Î5: Ce industrii folosesc în mod obișnuit acest echipament?
Este utilizat pe scară largă în transportul de energie, substații, sisteme de energie regenerabilă și rețele electrice industriale grele.
