Transformator de instrumente combinat cu scufundare în ulei

Acest transformator de instrumente combinat cu scufundare în ulei (modelul JLS-10) este proiectat pentru măsurarea și protecția precisă în sistemele de alimentare cu tensiune medie. Acesta integrează funcțiile de măsurare a tensiunii și a curentului într-o singură unitate umplută cu ulei, făcându-l aplicabil pe scară largă în rețelele de distribuție exterioare, substații și sistemele de monitorizare a puterii industriale. Structura adoptă un design de izolație etanșat imersat în ulei pentru a asigura o funcționare stabilă în condiții de încărcare pe termen lung și expunere la mediu dur.

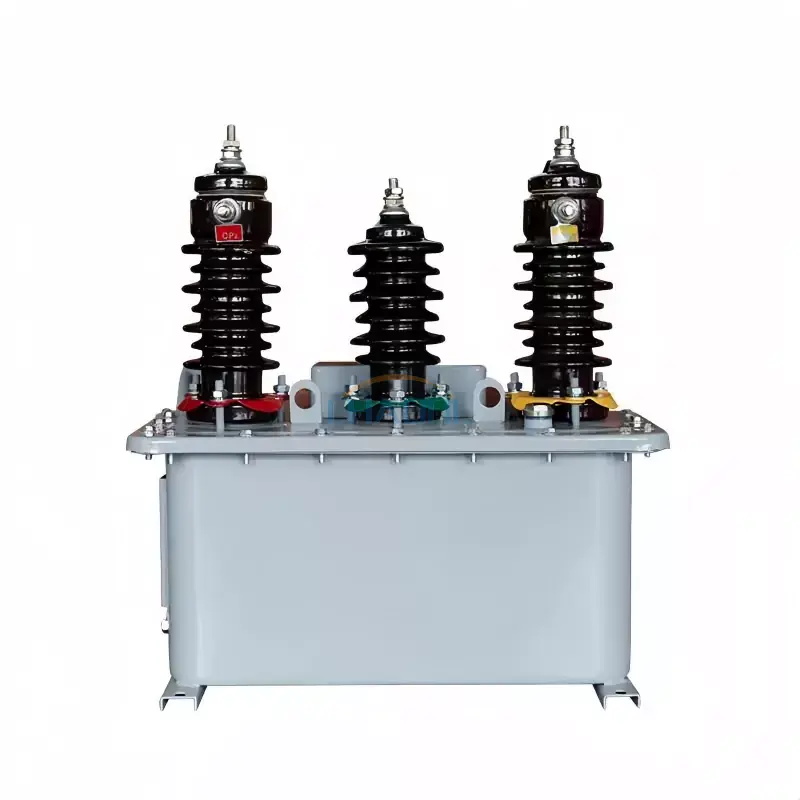

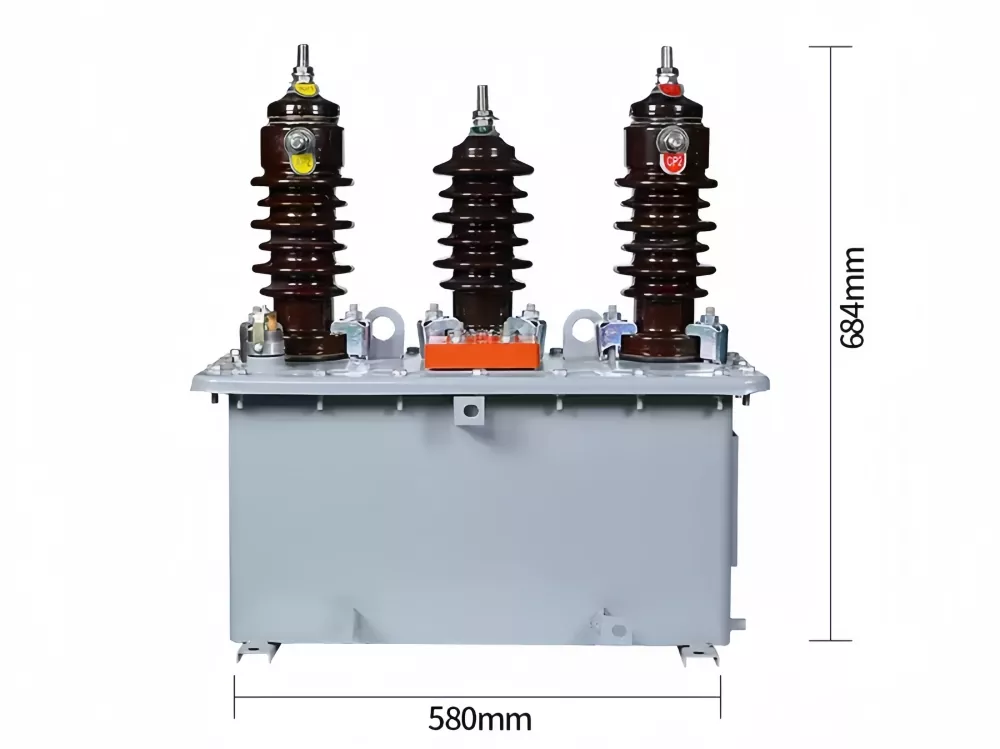

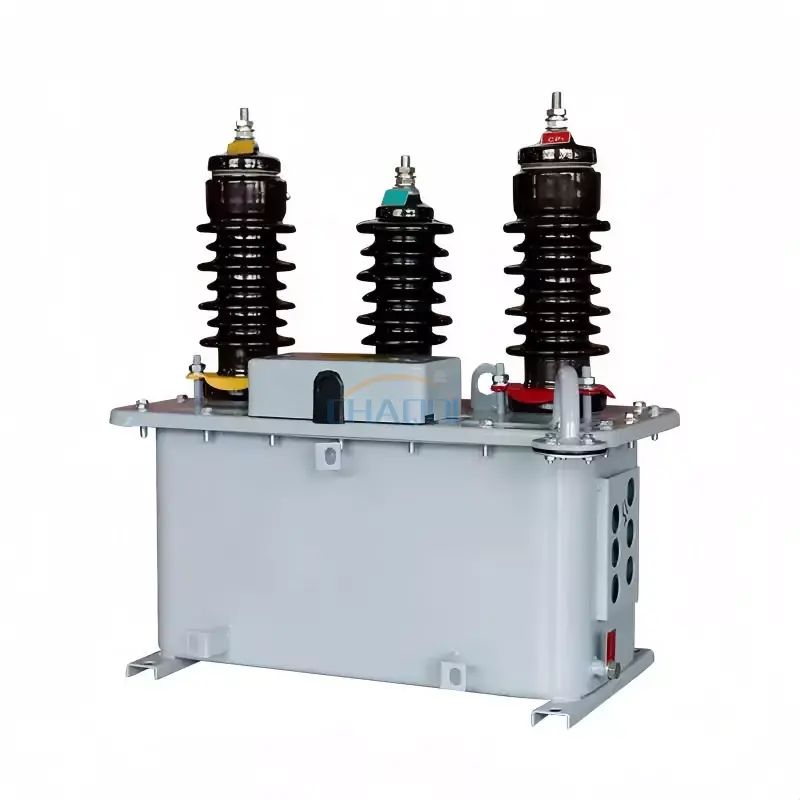

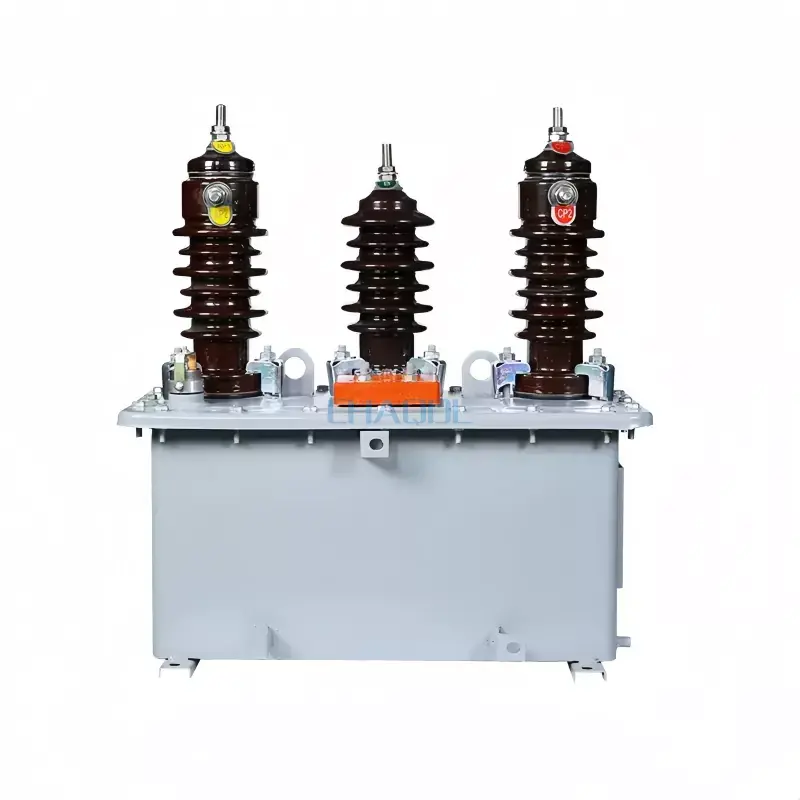

Afișarea imaginii produsului

Prezentare generală și domeniul de aplicare

Transformatorul de instrumente combinat cu scufundare în ulei este proiectat pentru a efectua transformarea simultană a tensiunii și a curentului pentru măsurarea electrică și protecția releului. Este potrivit pentru sistemele de distribuție de 6kV, 10kV și 35kV, în special în substațiile exterioare, stațiile de transformare compacte și rețelele electrice industriale unde fiabilitatea și rezistența izolației sunt critice.

Prin integrarea mai multor funcții de măsurare într-o singură structură, reduce spațiul de instalare și îmbunătățește eficiența cablajului sistemului, făcându-l o soluție preferată pentru aplicațiile moderne de rețea inteligentă.

Specificatii tehnice

Parametrii tehnici ai secțiunii de tensiune a transformatoarelor de instrumente combinate cu scufundare în ulei JLS-35, 10, 6 și 3

Parametrii tehnici ai secțiunii curente a transformatoarelor de instrumente combinate cu scufundare în ulei JLS-35, 10, 6 și 3

Avantajele structurii produsului

Adoptă o structură a rezervorului de ulei complet etanș, asigurând performanțe excelente de izolare și rezistență puternică la umiditate, praf și poluarea mediului. Miezul este fabricat din oțel silicon de înaltă calitate pentru a minimiza pierderile de energie, în timp ce înfășurările de cupru de precizie asigură o transmisie stabilă a curentului și o ieșire de măsurare precisă.

În comparație cu transformatoarele separate convenționale, acest transformator de instrumente combinat cu scufundare în ulei reduce semnificativ complexitatea cablajului și îmbunătățește eficiența instalării în substații exterioare și dulapuri de contorizare.

Mediul de instalare

1. Potrivit pentru instalare în exterior sau în interior în sistemele de distribuție

2. Temperatura ambiantă: de la -25℃ la +40℃

3. Altitudine: ≤1000m (altitudinea mai mare necesită un design personalizat)

4. Aplicabil în medii lipsite de gaze corozive, poluare puternică sau vibrații severe

Diagrama dimensiunilor produsului

FAQ

Î1: Care este funcția principală a unui transformator de instrumente combinat cu scufundare în ulei?
R: Integrează măsurarea tensiunii și a curentului într-o singură unitate, oferind contorizare precisă și protecție a releului pentru sistemele de alimentare cu tensiune medie, cum ar fi stațiile și rețelele de distribuție.

Î2: Unde este instalat de obicei acest transformator?
R: Este folosit în mod obișnuit în substații exterioare, stații de transformare compacte, sisteme industriale de distribuție a energiei și dulapuri de contorizare care necesită măsurarea stabilă a energiei.

Î3: Ce niveluri de tensiune poate suporta acest echipament?
R: Modelele standard acceptă sisteme de 3kV, 6kV, 10kV și 35kV, ceea ce îl face potrivit pentru o gamă largă de aplicații de medie tensiune.

Î4: Care sunt avantajele izolației imersate în ulei?
R: Izolația cu ulei oferă o rezistență dielectrică excelentă, disipare a căldurii și stabilitate operațională pe termen lung, în special în medii dure exterioare.

Î5: Cât de des necesită întreținere?
R: Structura este complet etanșată, deci necesită întreținere minimă. Se recomandă inspecția regulată a stării uleiului și a conexiunilor terminale.

Î6: Poate fi personalizat pentru diferite rapoarte de curent?
R: Da, rapoartele de curent și parametrii secundari pot fi personalizați în funcție de cerințele proiectului pentru a se potrivi cu diferite sisteme de măsurare și protecție.
